HEW631NR - Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 70kA FTC

Kompaktleistungsschalter

Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 70kA FTC HEW631NR

Name: HEW631NR
Brand: Hager
SKU: HEW631NR20
Price: 3930.4 EUR

EAN

3250613197421

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

3.930,40 €

/ Stück *

Fachgroßhandel finden

Einer Liste hinzufügen

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

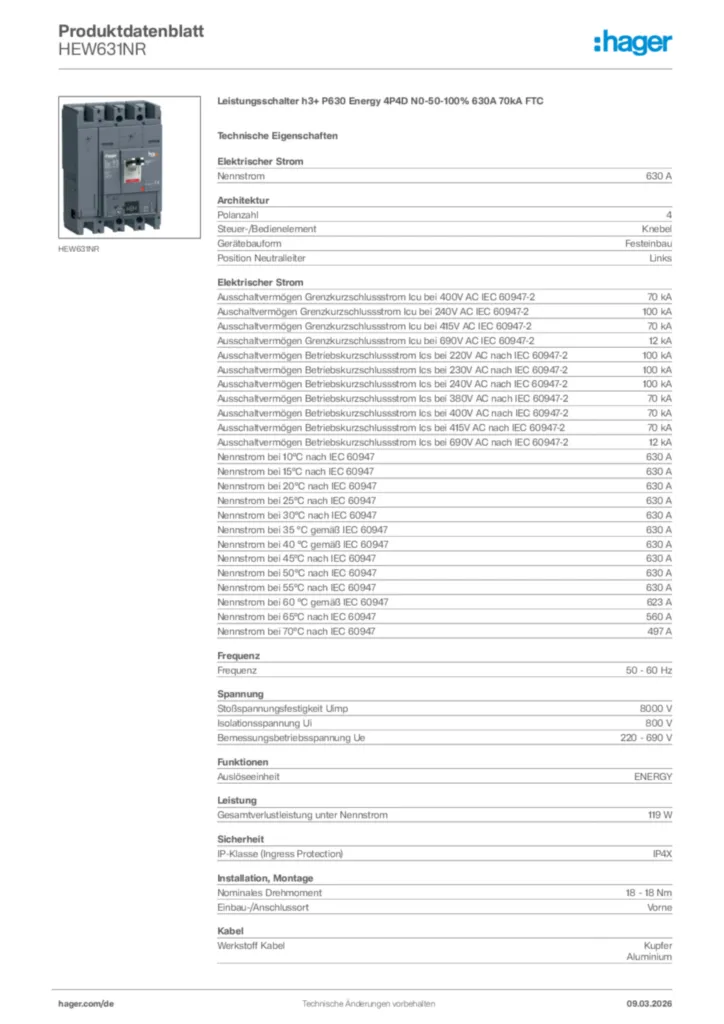

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

AOB MCCB Typ A 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar
Adapter für Zusatzdatenkabel 9 Produkte verfügbar
Hilfs-Netzwerkfunktionen 2 Produkte verfügbar
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Mehr sehen 69 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2

12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2

100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2

100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2

70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2

70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2

12 kA
Nennstrom bei 10°C nach IEC 60947

630 A
Nennstrom bei 15°C nach IEC 60947

630 A
Nennstrom bei 20°C nach IEC 60947

630 A
Nennstrom bei 25°C nach IEC 60947

630 A
Nennstrom bei 30°C nach IEC 60947

630 A
Nennstrom bei 35 °C gemäß IEC 60947

630 A
Nennstrom bei 40 °C gemäß IEC 60947

630 A
Nennstrom bei 45°C nach IEC 60947

630 A
Nennstrom bei 50°C nach IEC 60947

630 A
Nennstrom bei 55°C nach IEC 60947

630 A
Nennstrom bei 60 °C gemäß IEC 60947

623 A
Nennstrom bei 65°C nach IEC 60947

560 A
Nennstrom bei 70°C nach IEC 60947

497 A

Polanzahl

4
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

Links

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

ENERGY

Gesamtverlustleistung unter Nennstrom

131,6 W

Nominales Drehmoment

18 - 18 Nm
Einbau-/Anschlussort

Vorne

IP-Klasse (Ingress Protection)

IP4X

Werkstoff Kabel

Kupfer, Aluminium

Geeignet für FI-Block

Ja
Geeignet für DIN Schiene

Nein
Geeignet für Verteilereinbau

Ja

Höhe

260 mm
Breite

185 mm
Tiefe

150 mm

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

341,25 - 6300,0 A

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP Dokument International 2024-03-05

PDF

435,64 kB

REACH declaration HEW631NR (english)

PDF

103,34 kB

RoHS declaration HEW631NR (english)

PDF

103,84 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HEW631NR
Betriebsanleitung

Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

Betriebsanleitung de-DE 2019-01-31

PDF

5,94 MB

Operating manual International 2020-09-21

Betriebsanleitung International 2020-09-21

PDF

13,53 MB
Bedienungsanleitung

Bedienungsanleitung International 2025-01-21

PDF

10,29 MB
Montageanleitung

Montageanleitung für HEWxx, HEZxx, HMWxx, HMZxx, HNWxx, HNZxx, HPWxx, HTC1xx - Leistungschalter h3+/h3, Zubehör (multi-language, Stand: 10.2019)

Montageanleitung International 2019-10-09

PDF

2,77 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
STEP Dateien

CAD file for MCCB 630A 4P

STEP Dateien International 2023-11-24

STP

1023,49 kB
Handbuch

Technical catalogue

h3+ Moulded Case Circuit breakers up to 630A

PDF

48,15 MB

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)

Leistungsschalter bis 630A h3+

PDF

50,83 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

EU Declaration of Conformity

PDF

588,41 kB

EU declaration of conformity

PDF

569,34 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 70kA FTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.

Nennstrom: 630 A
Nennstrom bei 55°C nach IEC 60947: 630 A
Polanzahl: 4
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 12 kA
Nennstrom bei 10°C nach IEC 60947: 630 A
Nennstrom bei 15°C nach IEC 60947: 630 A
Nennstrom bei 20°C nach IEC 60947: 630 A
Nennstrom bei 25°C nach IEC 60947: 630 A
Nennstrom bei 30°C nach IEC 60947: 630 A
Nennstrom bei 35 °C gemäß IEC 60947: 630 A
Nennstrom bei 40 °C gemäß IEC 60947: 630 A
Nennstrom bei 45°C nach IEC 60947: 630 A
Nennstrom bei 50°C nach IEC 60947: 630 A
Nennstrom bei 60 °C gemäß IEC 60947: 623 A
Nennstrom bei 65°C nach IEC 60947: 560 A
Nennstrom bei 70°C nach IEC 60947: 497 A
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 800 V
Bemessungsbetriebsspannung Ue: 220 - 690 V
Gesamtverlustleistung unter Nennstrom: 131,6 W
Auslöseeinheit: ENERGY
IP-Klasse (Ingress Protection): IP4X
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne

Fabrikat : Hager oder gleichwertig
Artikel : HEW631NR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
