EAN

4012740002387

Marke

Hager

VPE

10 Stück

Preisgruppe

T080

Gerätebecher, Einbaugeräte und Zubehör

Steckdose 1-fach SCHUKO Direkt Klipping 45x45 33° Verkehrsrot GS10223020

Name: GS10223020
Brand: Hager
SKU: GS10223020
Price: 13.4 EUR

Preis

13,40 €

/ Stück *

Fachgroßhandel finden

Auch erhältlich in

Produktfarbe - Rot

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Steckverbinder und Zubehör 8 Produkte verfügbar
Zubehör/Ersatzteile für Schutzkontakt-Steckvorrichtungen 2 Produkte verfügbar

Passend zu 18 Produkte verfügbar

Technische Merkmale

Nennspannung

250 V
Ausgangsspannung

0-250 V

Ausgangsstrom

0
Bemessungsstrom IN

16 A

Frequenz

50 - 60 Hz

Ausgangsleistung

3600 W
Leistungsaufnahme standby

0

Farbe

Rot
RAL Nummer

3020
Glanzgrad

Matt
Werkstoff

Thermoplast
Oberfläche

Unbehandelt

Höhe

45 mm
Breite

45 mm
Tiefe

42 mm
Anzahl Einheiten

2
Einbautiefe

33 mm
Höhe des P-Touch-Bandes für das Beschriftungsfeld

0

Kabellänge

0 m

Anschluss-/Steckertyp

Steckklemme
Leiterquerschnitt

1,5 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse

1,5 - 2,5 mm²
Anzahl der Leitungs-/Rohreinführungen

0

Montage auf

Geräteeinbaukanal
Einbau-/Anschlussort

Waagerecht

Anschlussart

Steckverbindung
Mit Krallenbefestigung

Nein
Montageart

Direktmontage
Anschluss-/Steckertyp USB

Ohne
Vernetzbar

Nein

Anschluss-/Steckertyp Steckdose

SCHUKO
Verdrehter Zentraleinsatz

Ja
Mit Klappdeckel

Nein
Mit Schutzleiterkontakt rund

Nein
Mit Signallampe

Nein
Mit Schloss

Nein

Mit Beschriftungsfeld

Nein
Vorbestückt mit

Steckdose

Deckelausführung

Ohne Deckel

Anzahl Module

2

Mit erhöhtem Berührungsschutz

Nein
Stoßfestigkeit IK

IK05
IP-Klasse (Ingress Protection)

IP2X
Schließungstyp

Ohne Schloss

Mit Orientierungsbeleuchtung

Nein
Mit Funktionsbeleuchtung

Nein

Mit Aufdruck

Nein

Zugehörige Systeme

Estrichbündiges-Kanalsystem BKBD, Estrichbündiges-Kanalsystem BKGD

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP - Socket double earthpin 45x45 33° twhite (English)

PDF

2,18 MB

REACH declaration GS10223020

PDF

RoHS Report GS10223020

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild GS10223020

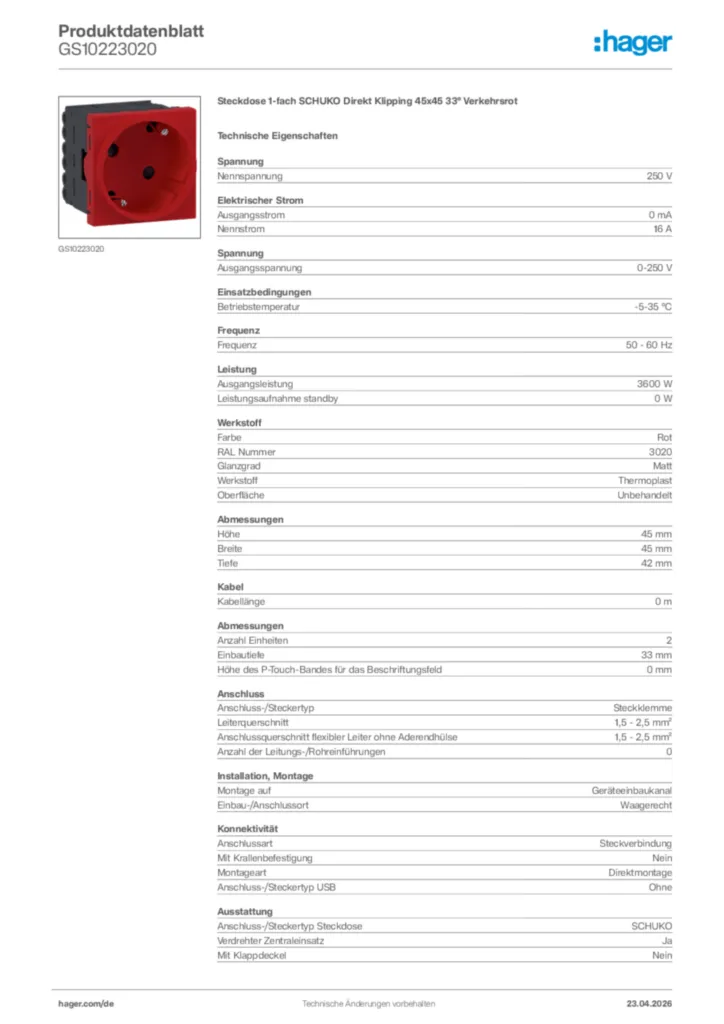

Produktdatenblatt

Hager Produktdatenblatt GS10223020

Steckdose 1-fach SCHUKO Direkt Klipping 45x45 33° Verkehrsrot

PDF
Bedienungsanleitung

Bedienungsanleitung de-DE, fr-FR, en-GB, nl-NL, sv-SE, es-ES, pl-PL, el-GR, cs-CZ 2026-06-23

PDF

5,48 MB
Katalog

Katalog 2026 Schalterprogramme

Katalog de-DE 2026-08-07

PDF

26,73 MB
STEP Dateien

STEP Dateien International 2026-07-31

STP

20,63 MB
Produktlizenz

Produktlizenz en-GB 2025-08-25

PDF

344,09 kB
Konformitätserklärung

Konformitätserklärung en-GB 2026-08-24

PDF

170,45 kB

Mehr Downloads

Ausschreibungstext

Steckdose 1-fach SCHUKO Direkt Klipping 45x45 33° Verkehrsrot

Steckdose 1-fach für Kabelkanäle oder Unterflur-Geräteträger mit 45mm Gerätemontage, erhöhter Berührungsschutz, 33° Steckdosenwinkel, modular anreihbar mit elektrischen oder mechanischem Verbinder.
Seitlicher Leitungsanschluss Eingangs-und Ausgangsseitig über Schraubenlose Klemme, 3 polig, für massive und flexible Leiter 1.5 bis 2.5mm², mit gesonderter Zugentlastung.
Zur optionaler Verwendung mit verpolungssicherem Installationssteckverbindersystem, 3 polige Eingangs- und Ausgangssteckverbinder.

Nennspannung: 250 V
Ausgangsstrom: 0 mA
Versorgungsspannungsart: AC
Bemessungsstrom IN: 16 A
Ausgangsspannung: 0-250 V
Betriebstemperatur: -5-35 °C
Frequenz: 50 - 60 Hz
Ausgangsleistung: 3600 W
Leistungsaufnahme standby: 0 W
Farbe: Rot
Halogenfrei: Nein
RAL Nummer: 3020
Glanzgrad: Matt
Werkstoff: Thermoplast
Höhe: 45 mm
Breite: 45 mm
Tiefe: 42 mm
Einbautiefe: 33 mm
Anschluss-/Steckertyp: Steckklemme
Leiterquerschnitt: 1,5 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,5 - 2,5 mm²
Montage auf: Geräteeinbaukanal
Einbau-/Anschlussort: Waagerecht
Anschlussart: Steckverbindung
Montageart: Direktmontage
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Ja
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Steckdose
Deckelausführung: Ohne Deckel
Mit erhöhtem Berührungsschutz: Nein
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP2X
Aufdruck: Ohne Aufdruck

Fabrikat : Hager oder gleichwertig
Artikel : GS10223020
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
