UD-ZuHause mini mit unbestückter Edelstahlkassette Q02 LE mit Belagsgstiefe 15mm UDKQ02E15U

EAN
4012740031059
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Preis
653,00 €
/ Stück *
653,00 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

UD-ZuHause mini mit unbestückter Edelstahlkassette Q02 LE mit Belagsgstiefe 15mm

UDKQ02E15U

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Monta­ge­platte 10 Produkte verfügbar
  • Zubehör 1 Produkte verfügbar

Optionales Zubehör

  • Monta­ge­platte
  • Zubehör
  • GTVDM00B

    Montageplatte f. Geräteträger GTVD2/3 blind für nicht verwendeter Schrägschächte
    6,20 €  / Stück*
  • GTVDM022

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul 2-fach RJ45 20, 4-fach27, 7mm
    6,20 €  / Stück*
  • GTVDM032

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul 2xRJ45 19, 5/21, 7x14, 85mm
    6,20 €  / Stück*
  • GTVDM042

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul 2-fach RJ45 17, 2-fach18, 3mm
    6,20 €  / Stück*
  • GTVDM082

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul 2-fach RJ45 20, 1x19, 5mm
    6,20 €  / Stück*
  • GTVDM301

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul Video D-Sub9 12, 8x21mm
    6,20 €  / Stück*
  • GTVDM311

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul Audio XLR d=24mm
    6,20 €  / Stück*
  • GTVDM012

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul 2-fach RJ 45 19, 3 x 14, 8
    6,20 €  / Stück*
  • GTVDM052

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul 2-fach RJ45 20, 1x14, 8mm
    6,20 €  / Stück*
  • GTVDM062

    Montageplatte f. Geräteträger GTVD200/300 Datenmodul 2-fach RJ45 18 x 22, 8
    6,20 €  / Stück*
  • UDQ02H

    Höhenerweiterung für UD-ZuHause Q02
    32,80 €  / Stück*

Technische Merkmale

Archi­tektur
  • Mit Boden­be­lags­schutz­rahmen
    Nein
  • Mit Boden­be­lags­aus­spa­rung
    Ja
Abmes­sungen
  • Einbau­tiefe
    100 mm
  • Einbaubreite
    144 mm
  • Einbau­länge
    147 mm
  • Länge
    140 mm
  • Breite
    140 mm
  • Tiefe der Boden­be­lags­aus­spa­rung
    15 mm
Konfi­gu­ra­tion
  • Einbau­größe (Unter­flur­sy­teme)
    Q02
Instal­la­tion, Montage
  • Geeignet für Boden­ver­tie­fungen
    Ja
  • Geeignet für Beton­in­stal­la­tion
    Ja
  • Geeignet für Aussen­be­reich
    Nein
  • Geeignet für Doppel­bo­den­einbau
    Ja
  • Geeignet für Feucht­rei­ni­gung
    Nein
Anlei­tung
  • Boden­pflege
    Trocken
Werk­stoff
  • Werk­stoff
    Edelstahl, Poly­amid (PA)
Abde­ckung, Tür
  • Werk­stoff Deckel
    Edelstahl
  • Decke­l­aus­füh­rung
    Lose
Einsatz­be­din­gungen
  • Verti­kale Last über große Ober­fläche (schwere Last)
    5 kN
  • Verti­kale Last auf kleine Ober­fläche
    3 kN
Funk­ti­onen
  • Geeignet für Unter­flur­kanal
    Nein
Form
  • Form
    Vier­kant
Texte
  • Kabe­laus­lass
    Mit Kabe­laus­lass im Deckel
Anschluss
  • Anzahl der Leitungs­-/­Roh­rein­füh­rungen
    8
Ausstat­tung
  • Anzahl der einbau­baren Geräte
    0
  • Anzahl der Gerä­te­be­cher
    2
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
  • Stoß­fes­tig­keit IK
    IK10
  • Schutzart IP im unge­nutzten Zustand
    IP30

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP - Stainless steel and brass cassettes, floor boxes (unequipped) and accessories (english)
PDF
1,86 MB
Hager REACH declaration UDKQ02E15U
PDF
Hager RoHS Report UDKQ02E15U
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild UDKQ02E15U | Hager Deutschland

    Produktbild UDKQ02E15U

  • Produktdatenblatt

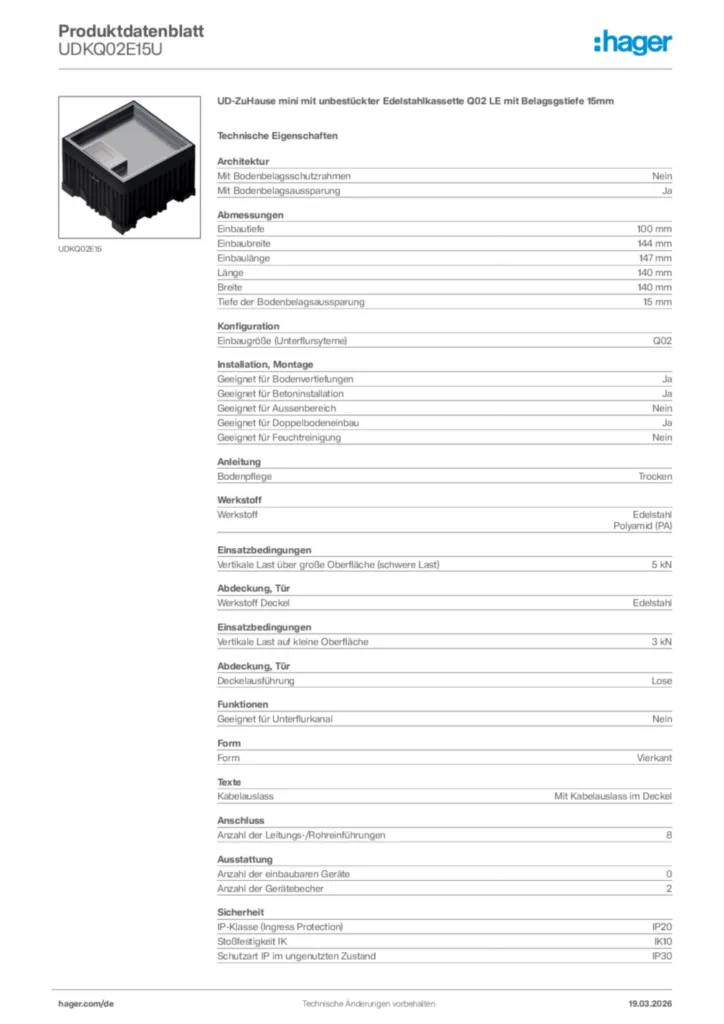

    Bild Hager Produktdatenblatt UDKQ02E15U | Hager Deutschland

    Hager Produktdatenblatt UDKQ02E15U

    UD-ZuHause mini mit unbestückter Edelstahlkassette Q02 LE mit Belagsgstiefe 15mm

    PDF

  • Montageanleitung

    Bild Montageanleitung für UDKQ02Ex - Bodendosen-Set | Hager Deutschland

    Montageanleitung für UDKQ02Ex - Bodendosen-Set

    Montageanleitung International 2022-11-04

    PDF
    18,52 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Belastungen | Hager Deutschland

    Bodeninstallationssysteme - Belastungen

    Bodeninstallationssysteme - Belastungen (DE, 02-2024)

    PDF
    391,15 kB
    Bild Bodeninstallationssysteme - Hinweis für den Bodenleger | Hager Deutschland

    Bodeninstallationssysteme - Hinweis für den Bodenleger

    Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)

    PDF
    2,54 MB
    Bild Bodeninstallationssysteme - Schutzarten | Hager Deutschland

    Bodeninstallationssysteme - Schutzarten

    Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

    PDF
    882,67 kB
    Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Deutschland

    Bodeninstallationssysteme - Trittschallverhalten

    Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

    PDF
    596,49 kB
    Bild Floor installation systems - Impact noise properties | Hager Deutschland

    Floor installation systems - Impact noise properties

    Floor installation systems - Impact noise properties (EN, 07-2023)

    PDF
    578,05 kB
    Bild Floor installation systems - Information for the floor layer | Hager Deutschland

    Floor installation systems - Information for the floor layer

    Floor installation systems - Information for the floor layer (EN, 07-2023)

    PDF
    2,59 MB
    Bild Floor installation systems - Mechanical stress | Hager Deutschland

    Floor installation systems - Mechanical stress

    Floor installation systems - Mechanical stress (EN, 02-2024)

    PDF
    389,75 kB
    Bild Floor installation systems - Protection class | Hager Deutschland

    Floor installation systems - Protection class

    Floor installation systems - Protection class (EN, 02-2024)

    PDF
    868,08 kB

  • DXF Dateien

    Bild DXF_Datei_UDKQ02E15U | Hager Deutschland

    DXF_Datei_UDKQ02E15U

    DXF Dateien International 2023-01-19

    DXF
    544,54 kB

  • STEP Dateien

    Bild Step Model UDKQ02E15U | Hager Deutschland

    Step Model UDKQ02E15U

    STEP Dateien International 2022-10-25

    STP
    2,30 MB

  • Produkt Zeichnung

    Bild ProductTechnicalDrawing_UDKQ02E15U | Hager Deutschland

    ProductTechnicalDrawing_UDKQ02E15U

    Produkt Zeichnung International 2023-01-19

    PDF
    150,33 kB

  • Handbuch

    Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Deutschland

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Bild Bodeninstallationssysteme - Handbuch: Einbaueinheiten | Hager Deutschland

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)

    PDF
    21,13 MB
    Bild Floor installation systems - Handbook: Basic knowledge | Hager Deutschland

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB
    Bild Floor installation systems - Handbook: Installation units | Hager Deutschland

    Floor installation systems - Handbook: Installation units

    Floor installation systems - Handbook: Installation units (EN, 12-2024)

    PDF
    21,12 MB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen | Hager Deutschland

    Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen

    Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.

    URL

  • Konformitätserklärung

    Bild Konformitätserklärung International 2023-09-26 | Hager Deutschland

    Konformitätserklärung International 2023-09-26

    PDF
    222,92 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    GTVR400 - Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)
    GTVR400
    Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)
    Preis
    15,60 €
    / Stück *
    15,60 €
    / Stück *
  • 2
    GTVR300 - Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)
    GTVR300
    Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)
    Preis
    12,00 €
    / Stück *
    12,00 €
    / Stück *
  • 3
    TUSS000 - Stirnlochschlüssel zum Ein- und Ausschrauben des Tubusblinddeckels
    TUSS000
    Stirnlochschlüssel zum Ein- und Ausschrauben des Tubusblinddeckels
    Preis
    28,40 €
    / Stück *
    28,40 €
    / Stück *
  • 4
    TULAA105 - Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten Alu
    TULAA105
    Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten Alu
    Preis
    176,90 €
    / Stück *
    176,90 €
    / Stück *
  • 5
    EKSQ405TM - Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm
    EKSQ405TM
    Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm
    Preis
    1.668,90 €
    / Stück *
    1.668,90 €
    / Stück *

Ausschreibungstext

UD-ZuHause mini mit unbestückter Edelstahlkassette Q02 LE mit Belagsgstiefe 15mm

UD-ZuHause Bodendosenset, quardratisch, nivellierbar, bestehend aus Kunststoff-Bodendose, Montageschutzblech, Montageabdeckung, Kassettenrahmen, Leitungsauslass-Kassettendeckel, Trittschallelement, Geräteträger Energietechnik für 2 Geräte 45 x 45 mm, Geräteträger Datentechnik für 1 Montageplatte. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Mit vorgeprägten Einführungsöffnungen an Seitenwänden und Boden für Leerohre (8 x M20/M25). Auf Höhenerweiterung der Größe Q02 montierbar. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.

Mit Bodenbelagsschutzrahmen: Nein
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 100 mm
Einbaubreite: 144 mm
Einbaulänge: 147 mm
Länge: 140 mm
Breite: 140 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): Q02
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Edelstahl
Polyamid (PA)
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Edelstahl
Vertikale Last auf kleine Oberfläche: 3 kN
Deckelausführung: Lose
Geeignet für Unterflurkanal: Nein
Form: Vierkant
Kabelauslass: Mit Kabelauslass im Deckel
Anzahl der Leitungseinführungen: 8
Anzahl der einbaubaren Geräte: 0
Anzahl der Gerätebecher: 2
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK10
Schutzart IP im ungenutzten Zustand: IP30

Fabrikat : Hager oder gleichwertig
Artikel : UDKQ02E15U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.

Produkt­ka­talog

  • Zählerplatzsysteme
  • Verteilersysteme
  • Schal­t- und Schutz­ge­rä­te
  • Reihen­ein­bau­ge­rä­te
  • Ener­gie­ma­na­ge­ment
  • Ladestationen
  • Lei­tungs­füh­rungs­sys­te­me
  • Raum­an­schluss­sys­te­me
  • Schalt­er­pro­gram­me - De­sign
  • Schalt­er­pro­gram­me - Funk­ti­on
  • Be­we­gungs- und Prä­senz­mel­der
  • Si­cherheits­tech­nik
  • Ge­bäu­de­sys­tem­tech­nik KNX
  • Tür­kom­mu­ni­ka­ti­on

Support

  • Kontakt
  • Downloads
  • Apps und Software
  • Konfiguratoren und Bestellhilfen
  • Mediathek

Unternehmen

  • Über uns
  • Nachhaltigkeit
  • Messen und Events
  • Karriere
  • Presse
  • Newsletter

Wer sind wir?

  • Drei Marken, ein Ziel: Hager stellt Lösungen und Dienstleistungen für Elektroinstallationen bereit, die das gesamte Spektrum im Wohn- und Zweckbau abdecken.

Folgen Sie uns

  • Impressum
  • Datenschutz
  • Richtlinie zur Offenlegung von Schwachstellen
  • Barrierefreiheit: teilweise konform

Hager Vertriebsgesellschaft mbH & Co. KG
