Mauerkasten 96PLE, leer, o.BR und Tür, SKII, Nischenmaße 1257x315x115mm FWU81L
EAN
3250610660461
Marke
Hager
VPE
1 Stück
Preisgruppe
H143
Passende Tools
Preis
268,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Leitungsführungskanal 3 Produkte verfügbar -
Verteilerfeld für Installationsverteiler 1 Produkte verfügbar -
Verteilerbaugruppe für Geräteaufbau 4 Produkte verfügbar -
Einführungsflansch für Gehäuse 2 Produkte verfügbar -
Berührungsschutzabdeckung 15 Produkte verfügbar -
Mehr sehen 71 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FWU00C8
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 969mm
15,40 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
51,70 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,00 € / Stück*
-
UM81M3
Mediafeld, univers, für Feldv.AP 8-reihig, 3x12Mod+5xMedia, 1200x250mm,QC
277,60 € / Stück* -
UM81M4Mediafeld, univers, für Feldv. AP 8-reihig, 4x12Mod+4xMedia, 1200x250mm,QC
294,30 € / Stück* -
UM81UM3Mediafeld, univers, FW, für Feldv.UP 8-reihig, 3x12Mod+5xMedia, 1200x250mm,QC
277,60 € / Stück* -
UM81UM4Mediafeld, univers, FW, für Feldv. UP 8-reihig, 4x12Mod+4xMedia, 1200x250mm,QC
294,30 € / Stück*
-
UM00S1
Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
71,10 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
33,30 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
37,70 € / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
34,10 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
39,10 € / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
39,10 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
45,90 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
61,70 € / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
53,60 € / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
60,20 € / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
67,30 € / Stück* -
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
74,40 € / Stück* -
US51A1Berührungsschutzabdeckung universN 750x250mm geschlossen
77,10 € / Stück* -
US51A5Berührungsschutzabdeckung, universN, 750x250, 5x 12PLE, Schlitzabstand 125mm
88,40 € / Stück* -
US61A5Berührungsschutzabdeckung, universN, 900x250mm, 6x 12PLE, Schlitzabstand 125mm
104,10 € / Stück*
-
FZ026NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 1250x300mm
175,70 € / Stück* -
FZ026NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 1250x300mm
363,40 € / Stück* -
FZ026NM2Tür univers rechts, Multimedia, geschlossen, RAL9010, f. Schrank IP44 1250x300mm
332,80 € / Stück* -
FZ026NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 1250x300mm
206,90 € / Stück* -
FZ153NTür, univers, rechts, transparent, für Schrank H:1250xB:300mm
377,20 € / Stück*
-
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,30 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
166,40 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,30 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
35,80 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
35,80 € / Stück*
-
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,60 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
60,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
69,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
120,40 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,30 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
10,80 € / Stück*
-
UM81UKTraggerüst mit Kunststoff-Montageplatte für Multimedia-Anwendungen,1200x250mm
260,10 € / Stück* -
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
150,40 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
171,90 € / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
193,70 € / Stück* -
UN61TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 900x250mm
215,30 € / Stück* -
UN71TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 1050x250mm
236,50 € / Stück*
-
UZ100Blechkerbschrauben, universN, 4,2x9,5mm, 100 Stück
13,40 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
30,70 € / Stück*
-
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,30 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,75 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,90 € / Stück*
-
FZ276Hohlwandset, 4-teilig, für Feldverteiler Unterputz
36,70 € / Stück* -
FZ279Tiefeneinstellung,univers,Feldverteiler Unterputz, über 12mm bis max. 32mm
14,20 € / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,30 € / Stück* -
UZ01A4Haubenturm-Oberteil, universZ, niedriges Niveau, 4 Teile
6,50 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,20 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
8,60 € / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
29,60 € / Stück*
-
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
0,66 € / Stück* -
UM00M1Multimedia Kit,univers,m.3xSteckdose,12xPatchPanel m.6xRJ45,Geräte-u.Kabelhalter
318,10 € / Stück* -
UM00M2Multimedia Kit,univers,m.3xSteckdose,12xPatchPanel ohneRJ45,Geräte-u.Kabelhalter
240,30 € / Stück* -
UM00M3Multimedia Kit,Patch-Panel, Geräte- u. Kabelhalter, für 2x Steckdose
106,40 € / Stück* -
UM00M4Multimedia Kit,mit 3xSteckdose,Patch-Panel RJ45, Geräte- u. Kabelhalter
190,40 € / Stück*
-
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen,2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,40 € / Stück* -
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
16,90 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
36,70 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
38,80 € / Stück*
-
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
53,50 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
48,50 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
58,60 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
55,70 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
66,30 € / Stück*
-
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,20 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,30 € / Stück* -
UN08FNTragschienen, univers, FW, Höhe:1200mm, 2 Stück
54,70 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
13,60 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
5,60 € / Set*

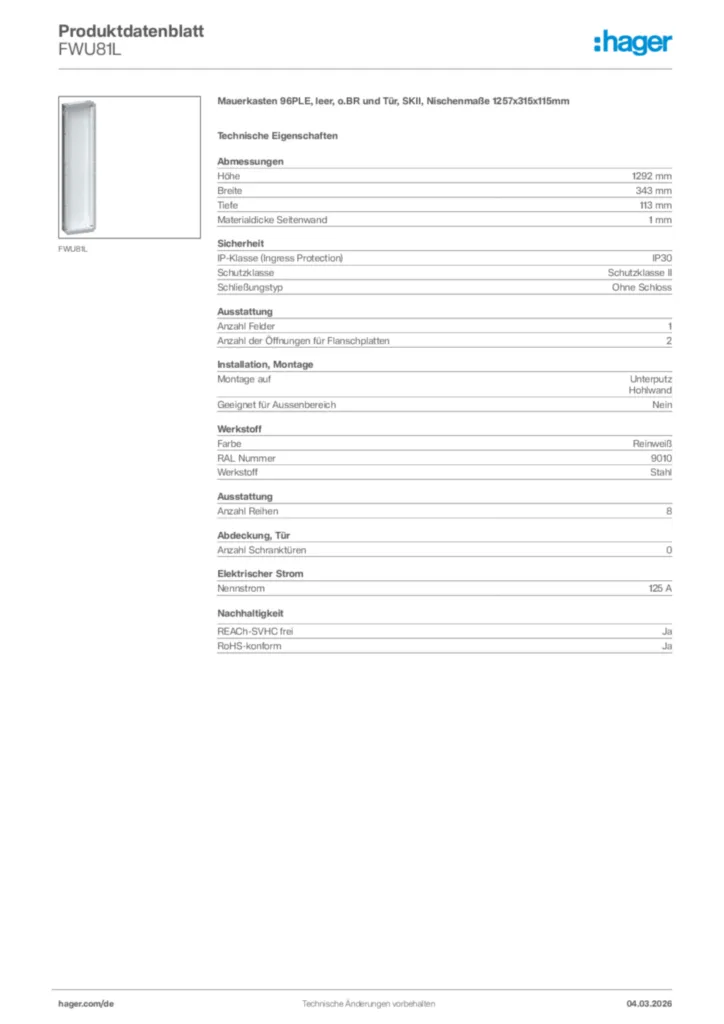

Technische Merkmale
Abmessungen
-
Höhe1292 mm
-
Breite343 mm
-
Tiefe113 mm
-
Materialdicke Seitenwand1 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
-
SchutzklasseSchutzklasse II
-
SchließungstypOhne Schloss
Ausstattung
-
Anzahl Felder1
-
Anzahl der Öffnungen für Flanschplatten2
-
Anzahl Reihen8
Installation, Montage
-
Montage aufUnterputz, Hohlwand
-
Geeignet für AußenbereichNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
WerkstoffStahl
Abdeckung, Tür
-
Anzahl Schranktüren0
Elektrischer Strom
-
Nennstrom125 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU81L
-
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Katalog
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, ohne Tür und ohne DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, ohne Tür und ohne DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,30 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FWU31AFeldvert. UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mmPreis459,00 €/ Stück * -
2
FWU31SFeldverteiler UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mmPreis483,50 €/ Stück * -
3
FWU32AFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mmPreis697,80 €/ Stück * -
4
FWU32K1Feldverteiler UP 36PLE+Multimedia, IP30, SKII, Nischenmaße 507x565x115mmPreis759,60 €/ Stück * -
5
FWU32SFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mmPreis747,20 €/ Stück *
Ausschreibungstext
Mauerkasten 96PLE, leer, o.BR und Tür, SKII, Nischenmaße 1257x315x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, ohne Blendrahmen und Stahlblechtür, vorbereitet für den Innenausbau von Traggerüst univers FW und Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen.
Höhe: 1292 mm
Breite: 343 mm
Tiefe: 113 mm
IP-Klasse (Ingress Protection): IP30
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 1
Montage auf: Unterputz
Hohlwand
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 0
Fabrikat : Hager oder gleichwertig
Artikel : FWU81L
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, ohne Blendrahmen und Stahlblechtür, vorbereitet für den Innenausbau von Traggerüst univers FW und Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen.
Höhe: 1292 mm
Breite: 343 mm
Tiefe: 113 mm
IP-Klasse (Ingress Protection): IP30
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 1
Montage auf: Unterputz
Hohlwand
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 0
Fabrikat : Hager oder gleichwertig
Artikel : FWU81L
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
