Schrank, univers, IP55/II, 1850x1050x275mm + 100mm Sockel, für Verteilersysteme FR24S1
Einzelstandverteiler, univers, IP Standard 55/Schutzklasse II, Maße: 1850x1050x275mm + 100mm Sockel. Geeignet für Niederspannungsverteilung bis 800 Ampere, 3 Wechselstrom 230/400 Volt 50 Hertz. Konform mit DIN EN 61439-1/-2/-3, DIN 43 870. Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Schrank aus 1,5 mm dickem, pulverbeschichtetem Stahlblech, Tür mit 110 Grad Öffnungswinkel und Schwenkhebelverschluss.
EAN
3250616004177
Marke
Hager
VPE
1 Stück
Preisgruppe
H103
Preis
3.443,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Plantasche 6 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 7 Produkte verfügbar -
Schließsystem 11 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Zubehör 4 Produkte verfügbar -
Schrankverbindungen 3 Produkte verfügbar
Optionales Zubehör
-
FZ794
Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,30 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,90 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
14,10 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück* -
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
54,90 € / Stück*
-
FZ774A
Adapter für vertikale Verbindung von 1050mm breiten FR/FS Schränken
66,40 € / Stück* -
FZ8441Kabelabfangschiene für Sockel, univers, 1050mm lang, 4feldig
45,10 € / Stück* -
FZ800BHalter, univers, für Abfangschiene im 275mm FR Schrank, SK II, höhenverstellbar
39,60 € / Stück* -
UT21DAbfangschiene, univers, für zusätzl. Versteifung von univers Tragschienen 1000mm
35,40 € / Stück* -
UT82CNAbfangschiene, univers, 2feldig
62,30 € / Stück* -
UT83CNAbfangschiene, univers, 3feldig
89,50 € / Stück* -
UT84CNAbfangschiene, univers, 4feldig
115,90 € / Stück*
-
FZ537
Schwenkhebel, univers, für FR Schränke, mit Hager Logo
93,40 € / Stück* -
FZ520Euro-Profilzylinder 455 für Schwenkhebel FZ537
34,20 € / Stück* -
FZ519
Euro-Profilzylinder 405 für Schwenkhebel FZ537
34,20 € / Stück* -
FZ506
Euro-Profilzylinder 1242E für Schwenkhebel FZ537
34,20 € / Stück* -
FZ530Schließung, univers, T-Griff
69,20 € / Stück* -
FZ531Schließung, univers, T-Griff, abschließbar, EK333
120,10 € / Stück* -
FZ532Schließung, univers, Klinkengriff
101,60 € / Stück* -
FZ533Schließung, univers, Klinkengriff, abschließbar, EK333, mit 2 Schlüsseln
149,90 € / Stück* -
MES-PHZ4K8Profilhalbzylindereinsatz 4-kt 8mm
33,40 € / Stück* -
MES-PHZ3K7Profilhalbzylindereinsatz 3-kt 7mm
39,90 € / Stück* -
MES-PHZDB3Profilhalbzylindereinsatz Doppelbart 3mm
33,80 € / Stück*
-
FZ421
Verriegelungssatz, univers, für Leitungseinführung IP54
7,70 € / Stück*
-
UZ25A
Absenkwinkel, universN, 25mm, 2 Stück
13,09 € / Stück* -
UZ25AKAbsenkwinkel, universN, 25mm, für Koppelplatte, 2 Stück
13,20 € / Stück* -
UZ50AAbsenkwinkel, universN, 50mm, 2 Stück, für Abfangschiene und Quertraverse
13,31 € / Stück* -
UZ50AKAbsenkwinkel, universN, 50mm, für Kombination mit Koppelplatte, Set = 2 Stück
13,50 € / Stück*
-
FZ801A
Befestigungsriegel, univers, für Abfangschiene im 100mm Sockel FR/FS Schränke
41,30 € / Stück* -
FZ721AAdapter, univers, zum seitlichen Anreihen von 275mm Schränken FR/FS
69,60 € / Stück* -
FZ789Beutel mit 4 Stellfüßen M8 Gewinde 45mm Länge
39,50 € / Stück*
-
FZ354Kabelrangierkanal, 4-feldig, RAL7035, zur Wandmontage
124,60 € / Stück*
-
FZ417Belüftungskappe, univers, in FZ408M Kabeleinführung einbaubar
46,60 € / Stück* -
FZ403WPBelüftungshaube für Leitungseinführung, univers, oben
34,50 € / Stück* -
FZ448Verschlussplatte, univers, für seitliche Sammelschienenöffnungen, FR Schrank
32,30 € / Stück*
-
FZ410M1 x Kabeleinführungstülle, M25
1,72 € / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
1,82 € / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
1,92 € / Stück* -
FZ413MKabeleinführungstülle, für Kabeldurchmesser von 23-55mm
50,10 € / Stück* -
FZ409M1 x Kabeleinführungstülle, M20
1,62 € / Stück* -
FZ413NKabeleinführungstülle, für Kabeldurchmesser von 30-72mm
52,20 € / Stück*
-
UZ21MPMontageplatte, univers, 1800x250mm, Anbringung ohne zusätzliche Fixation
281,90 € / Stück* -
UZ22MPMontageplatte, univers, 1800x500mm, Anbringung ohne zusätzliche Fixation
308,20 € / Stück* -
UZ23MPMontageplatte, univers, 1800x750mm, Anbringung ohne zusätzliche Fixation
333,30 € / Stück* -
UZ24MPMontageplatte, univers, 1800x1000mm, Anbringung ohne zusätzliche Fixation
372,90 € / Stück* -
UZ25MPMontageplatte, univers, 1800x1250mm, Anbringung ohne zusätzliche Fixation
412,60 € / Stück* -
MES-MP10020Montageplatte 1-teilig 1000x2000 (BxH) verzinkt
388,50 € / Stück*
-
S94GSchienenisolierprofil, univers Z, für CU 12 x 5 mm, 1000 mm
10,00 € / Stück* -
FZ851Verlängerung des Berührungsschutzes, Schutzklasse I
52,60 € / Stück*
-
MES-LSTI7035Lackstift aufbereitet 12ml RAL7035
89,00 € / Stück* -
FZ414XE9010Lackstift aufbereitet RAL9010
45,90 € / Stück*
-
FZ422Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
24,40 € / Stück* -
FZ406MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
30,20 € / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
31,20 € / Stück* -
FZ402Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
48,90 € / Stück* -
FZ407MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
30,20 € / Stück* -
FZ408MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraubungen
30,20 € / Stück* -
FZ415SKabeleinführung, univers, Kunststoff, mit zwei Tüllen für Kabel D=23-55mm, SK II
178,30 € / Stück* -
FZ421AVerriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
68,60 € / Stück* -
FZ435AVerschlussplatte, univers, Kabeleinführungsöffnung, FR Schrank
14,50 € / Stück* -
FZ420Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
44,40 € / Stück*
-
FZ634ASockel, univers, 100x1050x275mm, für FR + FS Schrank
289,10 € / Stück* -
FZ644ASockel, univers, 200x1050x275mm, für FR + FS Schrank
408,80 € / Stück*
-
FZ024RTür, univers, für FR24* Schränke, IP55, 1850x1050mm
797,90 € / Stück*
-
VZ050MKabelverschraubung, univers, IP65 M50, Kunststoff
21,90 € / Stück* -
VZ063MKabelverschraubung, univers, IP65 M63, Kunststoff
26,60 € / Stück* -
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
3,01 € / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4,40 € / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
7,81 € / Stück* -
VZ032MKabelverschraubung, vector, IP65 M32, Kunststoff
11,60 € / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
19,30 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1950 mm
-
Breite1050 mm
-
Tiefe275 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
SchutzklasseSchutzklasse II
-
SchließungstypOhne Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder4
-
Anzahl der Öffnungen für Flanschplatten8
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FR24S1
-

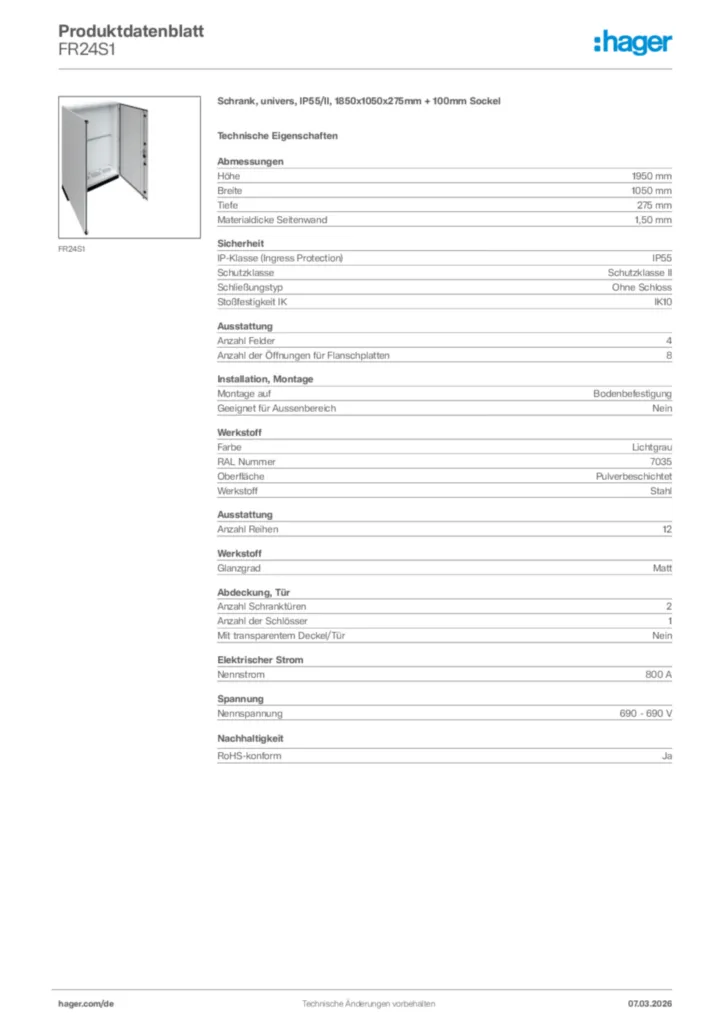

Produktdatenblatt
Hager Produktdatenblatt FR24S1
Schrank, univers, IP55/II, 1850x1050x275mm + 100mm Sockel
PDF -
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8,12 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 275 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 275 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3,36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
PDF5,34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FR26H1Schrank, univers, IP55/II, 1850x1550x400mm + 100mm SockelPreis4.838,80 €/ Stück * -
2
FR25H1Schrank, univers, IP55/II, 1850x1300x400mm + 100mm SockelPreis4.205,60 €/ Stück * -
3
FR24H1Schrank, univers, IP55/II, 1850x1050x400mm + 100mm SockelPreis3.594,30 €/ Stück * -
4
FR23H1Schrank, univers, IP55/II, 1850x800x400mm + 100mm SockelPreis3.078,50 €/ Stück * -
5
FR22H1Schrank, univers, IP55/II, 1850x550x400mm + 100mm SockelPreis2.626,80 €/ Stück *
Ausschreibungstext
Schrank, univers, IP55/II, 1850x1050x275mm + 100mm Sockel
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1950 mm
Breite: 1050 mm
Tiefe: 275 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 4
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR24S1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1950 mm
Breite: 1050 mm
Tiefe: 275 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 4
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR24S1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
