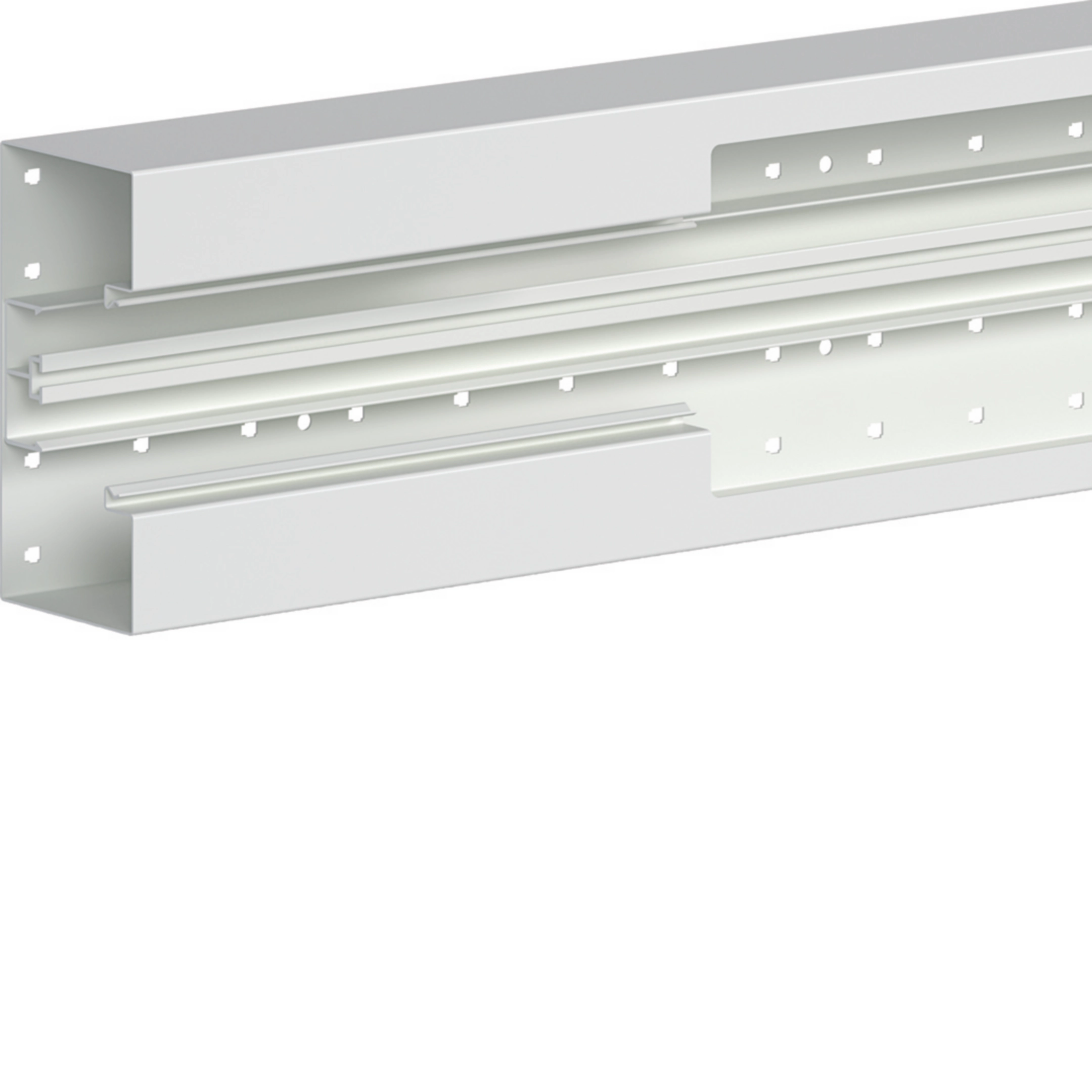

Brüstungskanal-Unterteil BRS85170 mit Ausschnitt für GKEV12, verkehrsweiß BRS85170A9016

EAN
4012740003551
Marke
Hager
VPE
1 Stück
Preisgruppe
T020
Preis
147,10 €
/ Stück *
147,10 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Brüstungskanal-Unterteil BRS85170 mit Ausschnitt für GKEV12, verkehrsweiß

BRS85170A9016

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (14)
Previous
Previous
BRS851709
BRS851709
Kupplung Paar elektrisch/mechanisch Stahlblech zu BRS 85x170mm Oberteil 80mm
15,90 €/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
BRS08029016
BRS08029016
Brüstungskanal-Oberteil zu BRS mit Breite 80mm aus Stahlblech verkehrsweiß
16,30 €/ m
Einer Liste hinzufügen
Einer Liste hinzufügen

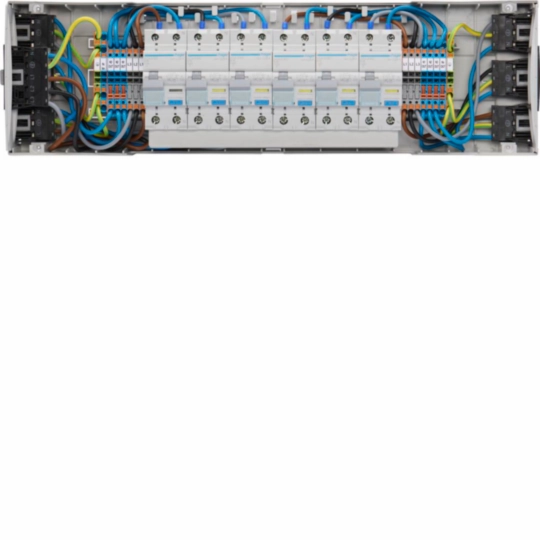

GKEV12SET12
GKEV12SET12
Kleinverteiler für BR-Kanal bestückt mit 6x ADA516D, Winsta, C-Profil
812,80 €/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen
GKEV12SET13
GKEV12SET13
Kleinverteiler für BR-Kanal bestückt mit 6x ADA513D, Winsta, C-Profil
812,80 €/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Erdungsset 3 Produkte verfügbar
  • Kabel­rück­hal­te­klammer 1 Produkte verfügbar
  • Erdungs­lei­tung 1 Produkte verfügbar
  • Trenn­wand 1 Produkte verfügbar

Kompatible Produkte

  • Passend zu 1 Produkte verfügbar

Zubehör verpflichtend

  • BRS851709

    Kupplung Paar elektrisch/mechanisch Stahlblech zu BRS 85x170mm Oberteil 80mm
    15,90 €  / Set*
  • BRS08029016

    Brüstungskanal-Oberteil zu BRS mit Breite 80mm aus Stahlblech verkehrsweiß
    16,30 €  / m*
  • GKEV12SET12

    Kleinverteiler für BR-Kanal bestückt mit 6x ADA516D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET13

    Kleinverteiler für BR-Kanal bestückt mit 6x ADA513D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET14

    Kleinverteiler für BR-Kanal bestückt mit 6x ADA510D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET17

    Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA513D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET18

    Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA510D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET19

    Kleinverteiler für BR-Kanal bestückt mit 3xADA513D + 3xADA510D, Winsta, C-Profil
    812,80 €  / Stück*

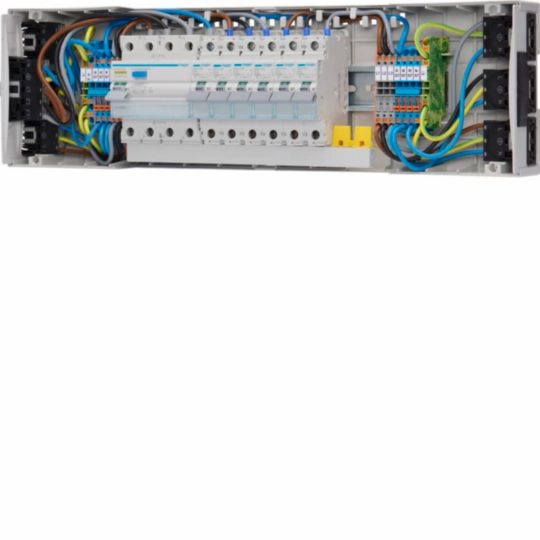

  • GKEV12SET22

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN116, Winsta, C-Profil
    565,80 €  / Stück*
  • GKEV12SET23

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN113, Winsta, C-Profil
    565,80 €  / Stück*
  • GKEV12SET24

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN110, Winsta, C-Profil
    565,80 €  / Stück*
  • GKEV12SET25

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 3xNBN116 + 3xNBN113, Winsta
    576,10 €  / Stück*

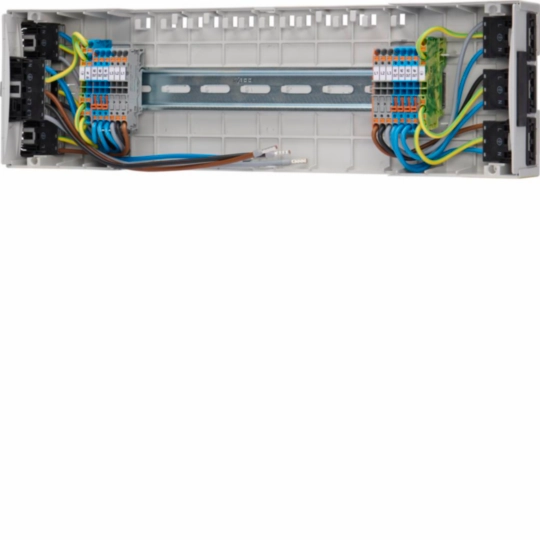

  • GKEV12WA01

    Kleinverteiler für Brüstungskanäle 12TE Wago Winsta C-Profil
    298,40 €  / Stück*

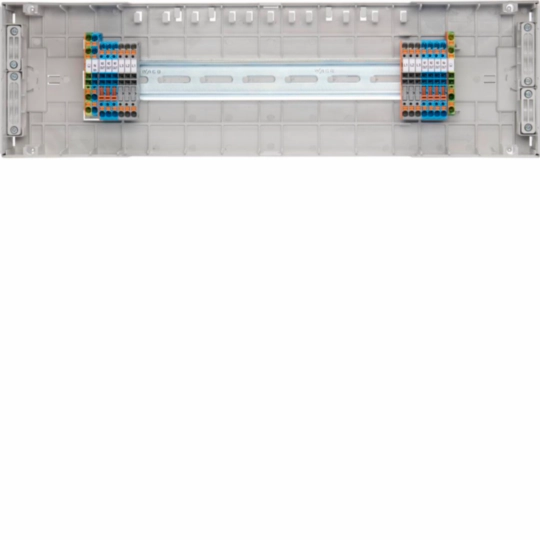

  • GKEV12WK01

    Kleinverteiler für Brüstungskanäle 12TE Kabelverschraubung C-Profil
    174,90 €  / Stück*

Optionales Zubehör

  • Erdungsset
  • Kabel­rück­hal­te­klammer
  • Erdungs­lei­tung
  • Trenn­wand
  • G2401

    Erdung universal zu Brüstungskanal BRS mit OT 80mm aus Stahlblech
    7,00 €  / Stück*
  • L4180VERZ

    Erdungsanschluss zu Kanal-Oberteil LFS aus Stahlblech
    1,20 €  / Stück*
  • R6585VERZ

    Erdungsanschluss zu Brüstungskanal-Unterteil BRS H=85mm aus Stahlblech verzinkt
    1,70 €  / Stück*
  • L4253BCHR

    Klammer zu Brüstungskanal BR/A/S Oberteil 80mm aus Stahlblech chromatiert
    7,00 €  / Stück*
  • L4181GNGE

    Erdungsleitung steckbar Länge 150mm grün-gelb
    3,85 €  / Stück*
  • TWS90VERZ

    Trennwand für Kanäle ohne C-Profil zu BRS/FWKP ab Höhe 85mm aus Stahlblech
    10,30 €  / m*

Passend zu

  • BRS8517019016

    Brüstungskanal-Unterteil frontrastend zu BRS 83x170mm Oberteil 80mm Stahl vweiß
    66,00 €  / m*

Technische Merkmale

Abmes­sungen
  • Höhe
    83 mm
  • Breite
    170 mm
  • Länge
    990 mm
  • Lichter innerer Quer­schnitt
    13180 - 13180 mm²
Abde­ckung, Tür
  • Anzahl der einsetz­baren Ober­teile
    1
  • Ober­teil­breite 1
    80 mm
  • Ober­teil­breite 2
    0
  • Ober­teil­breite 3
    0
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
    26
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    53
Instal­la­tion, Montage
  • Boden­lo­chung
    Ja
Werk­stoff
  • Werk­stoff
    Stahl
  • Ober­fläche
    Pulver­be­schichtet
  • Farbe
    Verkehrs­weiß
  • RAL Nummer
    9016
Sicherheit
  • Stoß­fes­tig­keit IK
    IK08
  • IP-Klasse (Ingress Protec­tion)
    IP40
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -5 - 90 °C
Konnek­ti­vität
  • Kana­l­ver­bin­dung
    Extra Kupp­lungen
Ausstat­tung
  • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
    Nein
  • Anzahl Kabel­klammer pro Meter
    0
  • Anzahl der Trenn­wände
    0
  • Mit Schutz­folie
    Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration BRS85170A9016
PDF
Hager RoHS Report BRS85170A9016
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild BRS85170A9016 | Hager Deutschland

    Produktbild BRS85170A9016

  • Produktdatenblatt

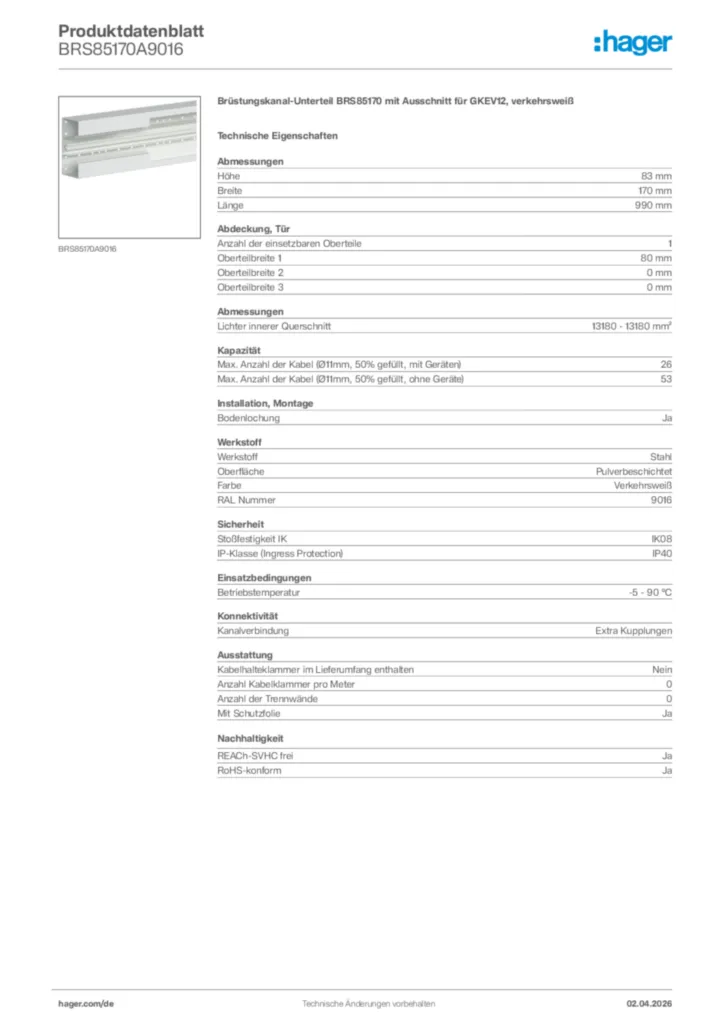

    Bild Hager Produktdatenblatt BRS85170A9016 | Hager Deutschland

    Hager Produktdatenblatt BRS85170A9016

    Brüstungskanal-Unterteil BRS85170 mit Ausschnitt für GKEV12, verkehrsweiß

    PDF

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB 2025-10-30

    PDF
    275,25 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80 mm aus Stahlblech verzinkt
    BRS0802VERZ
    Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
    Preis
    16,30 €
    / m *
    16,30 €
    / m *
  • 2
    BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
    BR652106D9011
    Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
    Preis
    33,20 €
    / Stück *
    33,20 €
    / Stück *
  • 3
    BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
    BR6517069011
    Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
    Preis
    17,90 €
    / Stück *
    17,90 €
    / Stück *
  • 4
    BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
    BR6513069011
    Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
    Preis
    17,30 €
    / Stück *
    17,30 €
    / Stück *
  • 5
    BR6510069011 - Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarz
    BR6510069011
    Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarz
    Preis
    17,00 €
    / Stück *
    17,00 €
    / Stück *

Ausschreibungstext

Brüstungskanal-Unterteil BRS85170 mit Ausschnitt für GKEV12, verkehrsweiß

Brüstungskanalunterteil mit Oberteilbreite 80mm zur Aufnahme eines Kleinverteilers für Brüstungskanäle mit 12 Platzeinheiten.

Zur Verwendung mit Blende für Kleinverteiler für Brüstungskanäle mit 12 Platzeinheiten.

Höhe: 83 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 13180 - 13180 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 41
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 53
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
