Brüstungskanal-Unterteil frontrastend zu BRS 83x170mm Oberteil 80mm Stahl vweiß BRS8517019016
Brüstungskanal-Unterteil aus Stahlblech, passend für BRS System, Maße 83x170mm, Oberteilbreite 80mm. Konform mit DIN EN 50085-1 für Geräteeinbaukanäle. Ausstattung: Bodenlochung für direkte Wandmontage, Rechtecklochung für Clip-Technik für Konsolen, werkzeuglose Montage. Ermöglicht schnellen Geräteeinbau und sichere Gerätebefestigung. Zubehör wie Kupplungen und Trennwände verfügbar.
EAN
4012740989978
Marke
Hager
VPE
4 m
Preisgruppe
T032
Preis
66,00 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Trennwand 2 Produkte verfügbar -
Oberteil 1 Produkte verfügbar -
Oberteil für Außeneck 1 Produkte verfügbar
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück*
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück* -
BR170WK9016
Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 170mm Stahlbl. verkehrsweiß
13,10 € / Stück* -
BRS851709
Kupplung Paar elektrisch/mechanisch Stahlblech zu BRS 85x170mm Oberteil 80mm
15,90 € / Set* -
G1612
Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
9,00 € / m* -
G1615Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
19,80 € / m* -
BRS08029016
Brüstungskanal-Oberteil zu BRS mit Breite 80mm aus Stahlblech verkehrsweiß
16,30 € / m* -
BRS0802A9016
Außeneck-Abdeckung zu Brüstungskanal BRS Oberteil 80mm Stahlblech verkehrsweiß
37,60 € / Stück* -
BRS0802I9016Inneneck-Abdeckung Stahlblech zu Brüstungskanal BRS Oberteil 80mm vweiß
37,60 € / Stück* -
BRS8517069016Endstück schnittkaschierend zu BRS 83x170mm Oberteil 80mm Stahlblech vweiß
35,30 € / Stück* -
BRS8517049016Inneneck aus Grundprofil zu BRS 83x170mm Oberteil 80mm Stahlblech verkehrsweiß
145,50 € / Stück* -
BRS8517039016Außeneck aus Grundprofil zu BRS 83x170mm Oberteil 80mm Stahlblech verkehrsweiß
145,50 € / Stück* -
BRS8517059016Flachwinkel aus Grundprofil BRS 83x170mm Oberteil 80mm Stahlblech verkehrsweiß
187,90 € / Stück* -
BRS8517089016T-Stück aus Grundprofil zu BRS 83x170mm Oberteil 80mm Stahlblech verkehrsweiß
178,00 € / Stück* -
BRS85170W9016Wandanschlussblende zu BR/S 83x170mm Oberteil 80mm aus Stahlblech verkehrsweiß
39,30 € / Stück* -
BRS8517079016Schnittkaschierung zu BR/S 83x170mm Oberteil 80mm aus Stahlblech verkehrsweiß
19,60 € / Stück* -
BRS85170A9016Brüstungskanal-Unterteil BRS85170 mit Ausschnitt für GKEV12, verkehrsweiß
147,10 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe83 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt13180 - 13180 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)41
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)53
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffStahl
-
OberflächePulverbeschichtet
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRS8517019016
-

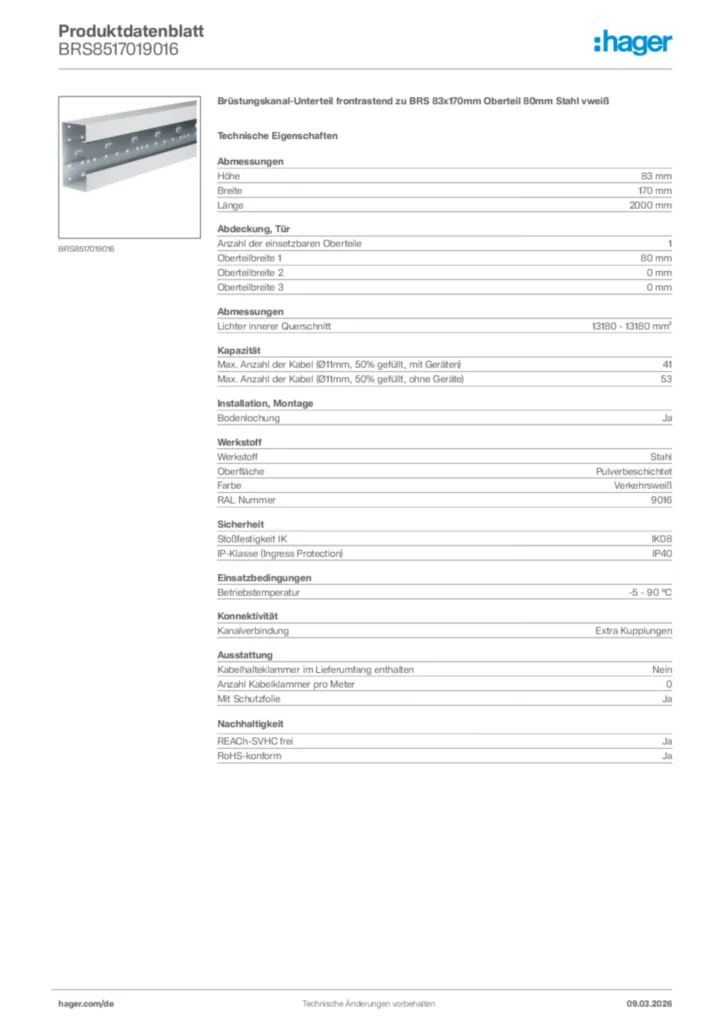

Produktdatenblatt
Hager Produktdatenblatt BRS8517019016
Brüstungskanal-Unterteil frontrastend zu BRS 83x170mm Oberteil 80mm Stahl vweiß
PDF -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei brs851701
DXF Dateien International 2023-02-02
DXF365,68 kB -
STEP Dateien
Step Model brs851701
STEP Dateien International 2023-02-02
STP2,28 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brs851701
Produkt Zeichnung International 2023-02-02
PDF67,37 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis16,30 €/ m * -
2
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
3
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,90 €/ Stück * -
4
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,30 €/ Stück * -
5
BR6510069011Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarzPreis17,00 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil frontrastend zu BRS 83x170mm Oberteil 80mm Stahl vweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 13180 - 13180 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 41
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 53
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS8517019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 13180 - 13180 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 41
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 53
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS8517019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
