Brüstungskanal-Unterteil C-profil zu BRS 66x170 mm Oberteil 120 mm Stahl vweiß BRS651701B9016
Das Brüstungskanal-Unterteil C-Profil für BRS 66x170mm Oberteil 120mm aus Stahlblech entspricht DIN EN 50085-1. Es ermöglicht werkzeuglosen Geräteeinbau und verfügt über Boden- sowie Rechtecklochung für einfache Wandmontage und Clip-Technik für Konsolen. Zubehör wie Kupplungen und Trennwände sind verfügbar. Ideal für strukturierte Elektroinstallationen in Büroumgebungen.
EAN
4012740989626
Marke
Hager
VPE
8 m
Preisgruppe
T032
Preis
50,80 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar -
Trennwand 1 Produkte verfügbar -
Oberteil 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück*
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück* -
BR170WK9016
Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 170mm Stahlbl. verkehrsweiß
13,10 € / Stück* -
TWS70VERZ
Trennwand für Kanäle ohne C-Profil zu BRS/LFS/FWKP ab Höhe 60mm aus Stahlblech
7,70 € / m* -
BRS12029016
Brüstungskanal-Oberteil zu BRS mit Breite 120mm aus Stahlblech verkehrsweiß
31,10 € / m* -
BRS651706B9016
Endstück schnittkaschierend zu BRS 66x170mm Oberteil 120mm Stahlblech vweiß
30,40 € / Stück* -
BRS651704B9016
Inneneck aus Grundprofil zu BRS 66x170mm Oberteil 120mm Stahlblech verkehrsweiß
102,30 € / Stück* -
BRS651703B9016Außeneck aus Grundprofil zu BRS 66x170mm Oberteil 120mm Stahlblech verkehrsweiß
102,30 € / Stück* -
BRS1202A9016Außeneck-Abdeckung zu Brüstungskanal BRS Oberteil 120mm Stahlblech verkehrsweiß
37,90 € / Stück* -
BRS651705B9016Flachwinkel aus Grundprofil BRS 66x170mm Oberteil 120mm Stahlblech verkehrsweiß
113,50 € / Stück* -
BRS65170WB9016Wandanschlussblende zu BR/A/S 66x170mm Oberteil 120mm aus Stahlblech vweiß
37,80 € / Stück* -
BRS651707B9016Schnittkaschierung zu BR/A/S 66x170mm Oberteil 120mm aus Stahlblech verkehrsweiß
16,00 € / Stück* -
BRS651709BKupplung Paar elektrisch/mechanisch Stahlblech zu BRS 65x170mm Oberteil 120mm
11,40 € / Set* -
BRS65170AB9016Brüstungskanal-Unterteil BRS65170B mit Ausschnitt für GKEV12, verkehrsweiß
133,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt10070 - 10070 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 1120 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)23
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)42
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, 45 mm
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffStahl
-
OberflächePulverbeschichtet
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRS651701B9016
-

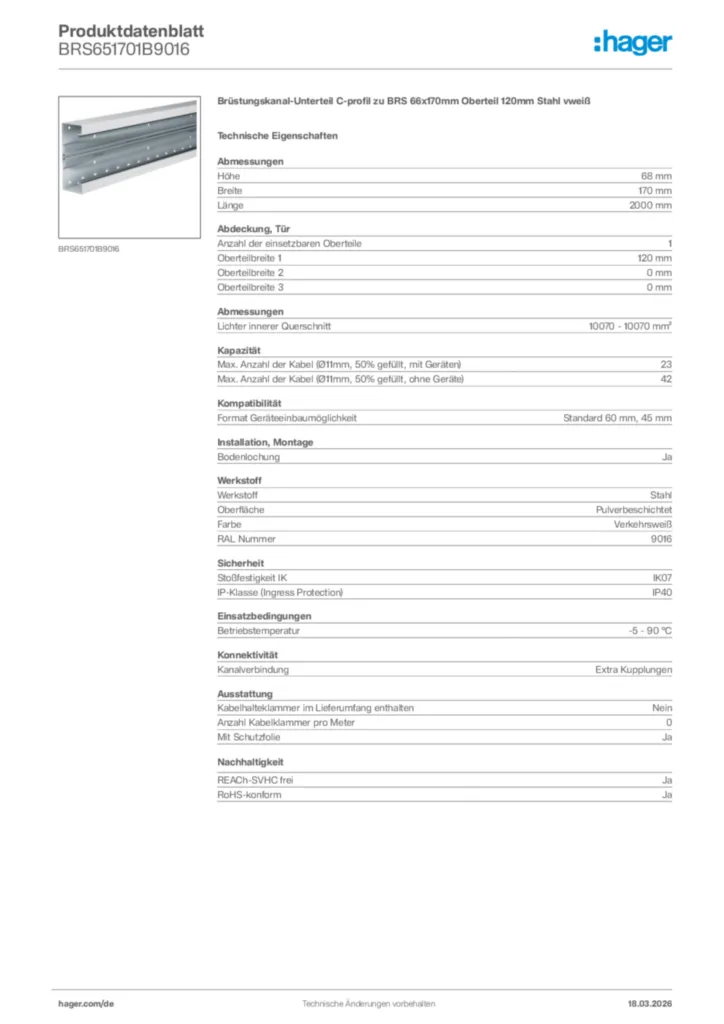

Produktdatenblatt
Hager Produktdatenblatt BRS651701B9016
Brüstungskanal-Unterteil C-profil zu BRS 66x170mm Oberteil 120mm Stahl vweiß
PDF -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei brs651701b
DXF Dateien International 2023-02-02
DXF367,41 kB -
STEP Dateien
Step Model brs651701b
STEP Dateien International 2023-02-02
STP1,19 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brs651701b
Produkt Zeichnung International 2023-02-02
PDF67,65 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis16,30 €/ m * -
2
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
3
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,90 €/ Stück * -
4
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,30 €/ Stück * -
5
BR6510069011Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarzPreis17,00 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil C-profil zu BRS 66x170mm Oberteil 120mm Stahl vweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10070 - 10070 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 23
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS651701B9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10070 - 10070 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 23
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS651701B9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
