Hager

G2401

Erdung universal zu Brüstungskanal BRS mit OT 80mm aus Stahlblech
Best-Nr.
G2401
EAN-Nr.
4012740853101
VPE
10 Stück
Preisgruppe
T020
Preis
5,50 € / Stück *

Technische Merkmale

  • Halogenfrei
    • ja

    Downloads

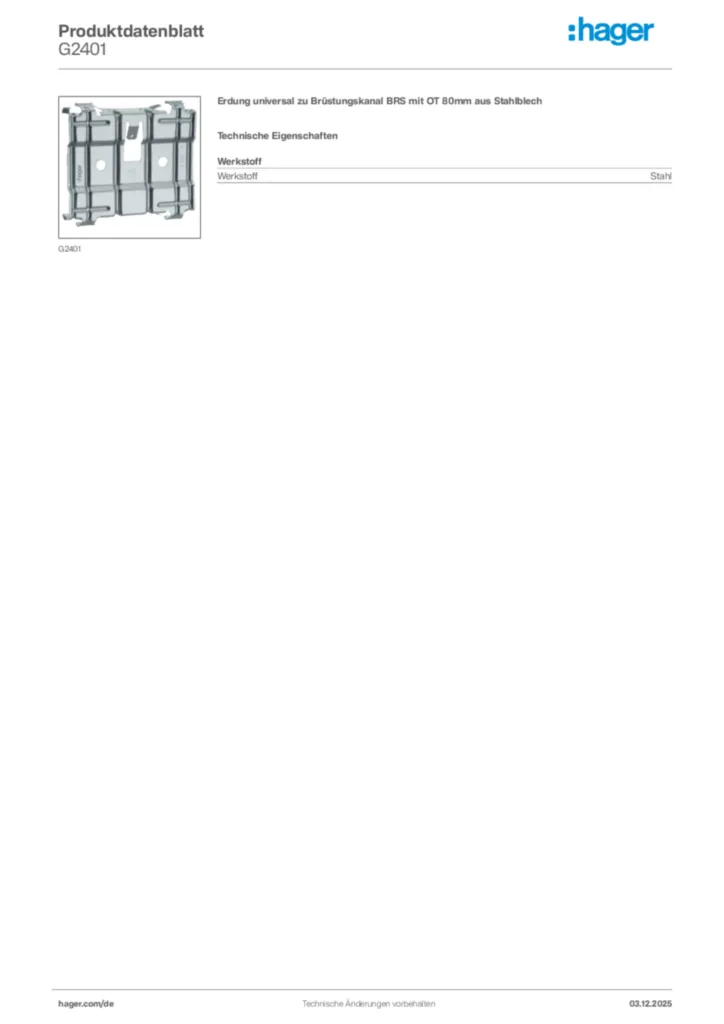

    Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    • Produktbild für G2401

    • Technik-Broschüre

    • Gut aufgestellt mit Wandinstallationssystemen von Hager

      (12DE0052)

      PDF
      3 MB
    • Service-Broschüre

    • Hager im Zweckbau

      Ein Partner, mit dem Sie planen können (18DE0070)

      PDF
      6 MB
    • Technischer Anhang

    • Technischer Anhang - tehalit.BRS | BKIS

      Stand: 01.01.2020

      PDF
      590 KB
    • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

      Stand: 01.01.2020

      PDF
      1 MB
    Weitere Downloads

    Systemtext

    Frontrastender Geräteeinbau für Brüstungskanal integriert BKIS
    mit Geräteeinbau-Komponenten mit frontrastender Befestigungstechnik: Steckdosen, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen.

    Hinweis: Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden mit und ohne Kennzeichnungsschild zu montieren.
    Elektro-Installationskanal-System Brüstungskanal BRS
    aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal.

    Brüstungskanal-System mit Oberteilbreite 80/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen. Kanalunterteil mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

    Bei Oberteilbreite 80 mm frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen. Kanäle mit Oberteilbreite 120 mm mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

    Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung. Die Potenzialausgleichsverbindung zwischen Kanalober- und -unterteil erfolgt durch einfaches Aufrasten ohne zusätzliches Zubehör.

    Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

    Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

    Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

    Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert !
    Exportieren

    Ausschreibungstext

    Erdung universal zu Brüstungskanal BRS mit OT 80mm aus Stahlblech
    Erdungszubehör für Brüstungskanäle.
    • Halogenfrei :ja

    Fabrikat : Hager oder gleichwertig
    Artikel : G2401
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert !
    Exportieren

    Technische Fragen?

    Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

    06842 945-9702
