Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(45-70)mm BKF200045
Preis
284,80 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 8 Produkte verfügbar -
Traverse 1 Produkte verfügbar -
Bodenbelagsstoßabdeckung 1 Produkte verfügbar -
Anschlussdose 10 Produkte verfügbar -
Trennwand 8 Produkte verfügbar -
Bodenbelagsstoßkante 2 Produkte verfügbar
Optionales Zubehör
-
BKZM203
Moosgummistreifen zur Dehnungsdruckaufnahme selbstklebend auf Seitenprofil zu BK
23,40 € / Stück* -
BKZVS90Verbinder als Set für 90°-Abzweig aus Stahl zu estrichbündigem Bodenkanal BK
17,60 € / Stück* -
BKZKV180Kanalverbinder gerade aus Stahl zu estrichbündigem Bodenkanal BK
6,90 € / Stück* -
BKZKV090Kanalverbinder als 90°-Winkel aus Stahl zu estrichbündigem Bodenkanal BK
7,80 € / Stück* -
BKZN030Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 45mm
10,00 € / Stück* -
BKZN050Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 65mm
10,30 € / Stück* -
BKZSH20Saugheber für Blinddeckel max. 20kg zu estrichbündigem Bodenkanal BK
99,00 € / Stück* -
BKZSH30Saugheber für Blinddeckel max. 30kg zu estrichbündigem Bodenkanal BK
408,00 € / Stück*
-
BKSAB00
Anschlussdose ohne Stanzung zum seitlichen Anbau an estrichbündige Bodenkanäle
336,80 € / Stück* -
BKSAG00Anschlussdose gestanzt GBZ rund 50mm zum Anbau an estrichbündige Bodenkanäle
394,20 € / Stück* -
BKSAE04Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
356,00 € / Stück* -
BKSAE09Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
365,70 € / Stück* -
BKSAQ06Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
356,00 € / Stück* -
BKSAQ08Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
365,70 € / Stück* -
BKSAQ12Anschlussdose gestanzt Q12 244x244mm zum Anbau an estrichbündige Bodenkanäle
375,40 € / Stück* -
BKSAR06Anschlussdose gestanzt R06 rund 215mm zum Anbau an estrichbündige Bodenkanäle
356,00 € / Stück* -
BKSAR10Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
365,70 € / Stück* -
BKSAR12Anschlussdose gestanzt R12 rund 306mm zum Anbau an estrichbündige Bodenkanäle
375,40 € / Stück*
-
BKTWK61
Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mm
11,70 € / m* -
BKTWK46Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 60mm
9,20 € / m* -
BKTWK31Trennwand für elctraplan.BK und AK h=33mm, l=2m
7,50 € / m* -
BKTWK16Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 30mm
6,80 € / m* -
BKTWS20Trennwand für estrichbündige Bodenkanäle Stahlblech Länge 2, 4m BK Höhe 45mm
12,70 € / m* -
BKTWS35Trennwand für estrichbündige Bodenkanäle Stahlblech Länge 2, 4m BK Höhe 60mm
14,40 € / m* -
BKTWS50Trennwand für estrichbündige Bodenkanäle Stahlblech Länge 2, 4m BK Höhe 75mm
16,70 € / m* -
BKTWS65Trennwand für estrichbündige Bodenkanäle Stahlblech Länge 2, 4m BK Höhe 90mm
18,30 € / m*
Technische Merkmale
Abmessungen
-
Breite200 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt11200 - 11200 mm²
-
Mindestestrichhöhe45 mm
-
Nivellierbereich45 - 70 mm
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)46
Einsatzbedingungen
-
Vertikale Last auf große Fläche (schwere Last)3 kN
-
Vertikale Last auf kleine Fläche2 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
-
Mit TrennwandNein
Installation, Montage
-
MontageöffnungOhne
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenKunststoff
-
FarbeZink
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Dicke Tür/Deckel3 mm
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Basis vom Hauptgehäuse abnehmbarJa
-
Mit BodenwanneNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKF200045
-

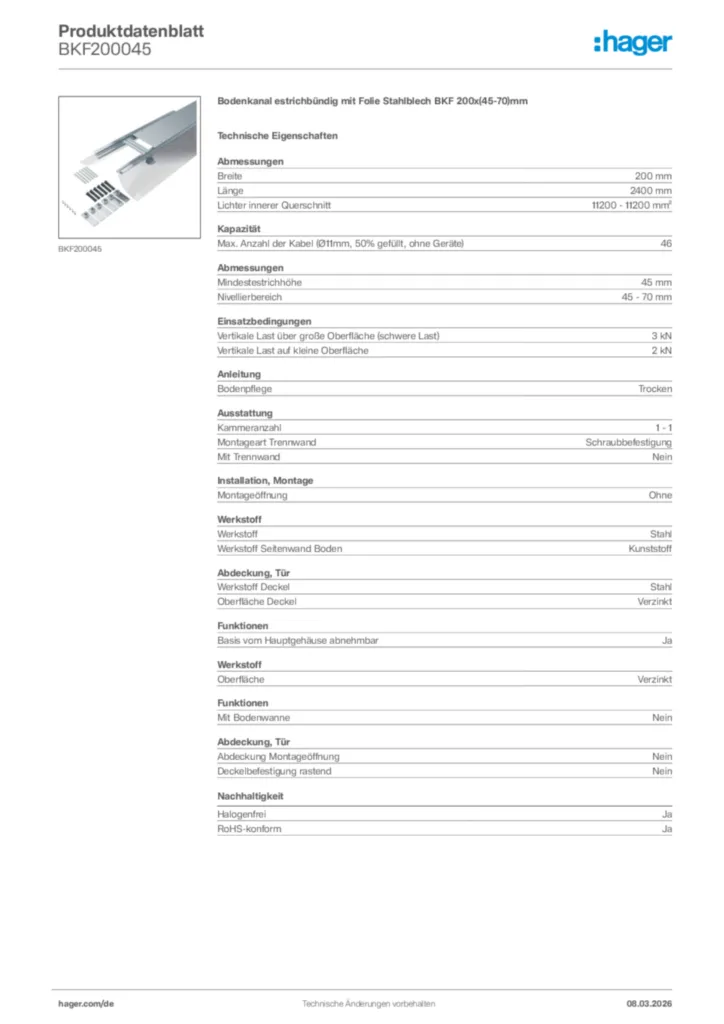

Produktdatenblatt
Hager Produktdatenblatt BKF200045
Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(45-70)mm
PDF -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB
Montageanleitung für BKFxx, BKTWxx - Bodenkanal estrichbündig, Eckstücke (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF652,62 kB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB
Technischer Anhang (Einzelprodukt) de-DE 2026-09-29
PDF2,72 MB
Technischer Anhang (Einzelprodukt) en-GB 2026-09-29
PDF2,72 MB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Konformitätserklärung
EU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
Konformitätserklärung en-GB 2026-08-07
PDF363,66 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKTWF00Trennwandfuß zum Einbau der Kunststoff-Trennwand in estrichbündige BodenkanälePreis1,71 €/ Stück * -
2
BKZSH20Saugheber für Blinddeckel max. 20kg zu estrichbündigem Bodenkanal BKPreis99,00 €/ Stück *
-
3
BKZSH30Saugheber für Blinddeckel max. 30kg zu estrichbündigem Bodenkanal BKPreis408,00 €/ Stück *
-
4
BKZHZ10Heftzange zum Klammern der FolienschalungPreis220,10 €/ Stück * -
5
BKZNSD0Dämmlager zur Aufnahme von Nivellierstiften M8 in Traversen zu Bodenkanal BKPreis3,55 €/ Stück *
Ausschreibungstext
Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(45-70)mm
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 200 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 11200 - 11200 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 46
Mindestestrichhöhe: 45 mm
Nivellierbereich: 45 - 70 mm
Vertikale Last auf große Fläche (schwere Last): 3 kN
Vertikale Last auf kleine Fläche: 2 kN
Bodenpflege: Trocken
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Kunststoff
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Nein
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKF200045
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 200 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 11200 - 11200 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 46
Mindestestrichhöhe: 45 mm
Nivellierbereich: 45 - 70 mm
Vertikale Last auf große Fläche (schwere Last): 3 kN
Vertikale Last auf kleine Fläche: 2 kN
Bodenpflege: Trocken
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Kunststoff
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Nein
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKF200045
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
