Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle BKSAQ08
EAN
4012002240755
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
358,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Zubehör 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
BKZHZ10
Heftzange zum Klammern der Folienschalung
215,60 € / Stück* -
BKZHZ12Heftklammern 12 mm für Heftzange BKZHZ10
52,70 € / Stück*
Technische Merkmale
Abmessungen
-
Länge411 mm
-
Breite388 mm
-
Maß a294 mm
-
Maß b294 mm
-
Mindestestrichhöhe45 mm
-
Nivellierbereich45 - 130 mm
Installation, Montage
-
MontageöffnungVierkant
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffMetall
-
OberflächeVerzinkt
-
Werkstoff Seitenwand BodenKunststoff
Abdeckung, Tür
-
Abdeckung MontageöffnungNein
-
Werkstoff DeckelStahl
Funktionen
-
Mit BodenwanneNein
Einsatzbedingungen
-
Maximale Belastung2 - 3 kN
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

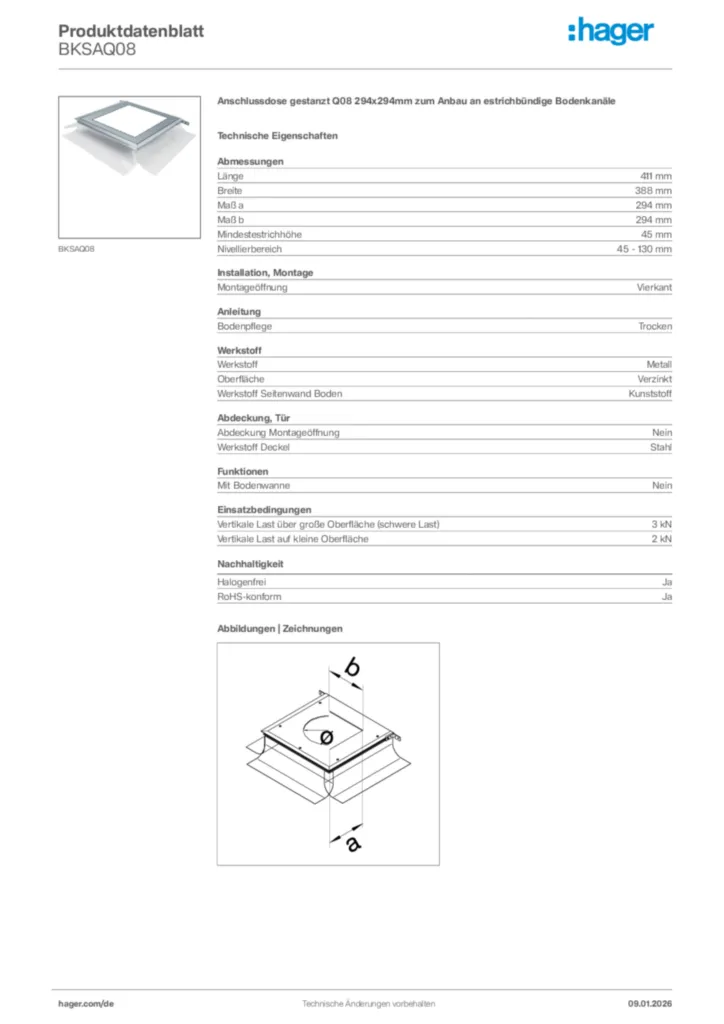

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKSAQ08
-
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB
Montageanleitung für BKSAB00 - Bodenwanne für Anschlussdose estrichb. Bodenkanäle, Nivellierset, Anschlussdose (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF355,71 kB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Katalog
Bodeninstallationssysteme
Katalogauszug April 2022 (22DE0008)
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Hinweis für den Bodenleger
Technische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MB
Bodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kB
Floor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MB
Floor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - electraplan.BKB | BK
Stand: 01.04.2022
PDF3,01 MB
Trittschallverhalten Unterflursysteme
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB
Trittschallverhalten Unterflursysteme (EN)
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43,52 kB
EU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKBD300801Unterteil für Bodenkanal mit Bürstenleiste BKBD 300x80 mit Länge von 2mPreis168,30 €/ m * -
2
BKF150145Bodenkanal estrichbündig mit Folie Stahlblech BKF 150x(145-190)mmPreis271,30 €/ m * -
3
BKF200045Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(45-70)mmPreis278,90 €/ m * -
4
BKF200065Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(65-110)mmPreis282,70 €/ m * -
5
BKF200105Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(105-150)mmPreis286,50 €/ m *
Ausschreibungstext
Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
Anschlussdose zur Aufnahme von Versorgungseinheiten, zum Querschnittserhalt seitlich angebaut an estrichbündige Installationskanäle nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, inklusive Abdeckung und ausführungsabhängig mit Lochverschluss.
Länge: 411 mm
Breite: 388 mm
Maß a: 294 mm
Maß b: 294 mm
Mindestestrichhöhe: 45 mm
Nivellierbereich: 45 - 130 mm
Montageöffnung: Vierkant
Bodenpflege: Trocken
Werkstoff: Metall
Oberfläche: Verzinkt
Werkstoff Seitenwand Boden: Kunststoff
Abdeckung Montageöffnung: Nein
Werkstoff Deckel: Stahl
Mit Bodenwanne: Nein
Halogenfrei: Ja
Maximale Belastung: 2 - 3 kN
Fabrikat : Hager oder gleichwertig
Artikel : BKSAQ08
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Anschlussdose zur Aufnahme von Versorgungseinheiten, zum Querschnittserhalt seitlich angebaut an estrichbündige Installationskanäle nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, inklusive Abdeckung und ausführungsabhängig mit Lochverschluss.
Länge: 411 mm
Breite: 388 mm
Maß a: 294 mm
Maß b: 294 mm
Mindestestrichhöhe: 45 mm
Nivellierbereich: 45 - 130 mm
Montageöffnung: Vierkant
Bodenpflege: Trocken
Werkstoff: Metall
Oberfläche: Verzinkt
Werkstoff Seitenwand Boden: Kunststoff
Abdeckung Montageöffnung: Nein
Werkstoff Deckel: Stahl
Mit Bodenwanne: Nein
Halogenfrei: Ja
Maximale Belastung: 2 - 3 kN
Fabrikat : Hager oder gleichwertig
Artikel : BKSAQ08
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
