Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrau BDQ08057011
EAN
4012002245194
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
94,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussdose 1 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar -
Montagedeckel 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe50 mm
-
Einbaubreite294 mm
-
Einbaulänge294 mm
-
Länge314 mm
-
Breite314 mm
-
Tiefe der Bodenbelagsaussparung5 mm
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AußenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffPolyamid (PA)
-
FarbeEisengrau
-
RAL Nummer7011
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
-
DeckelausführungBlind
Einsatzbedingungen
-
Maximale Belastung1,50 - 1,50 kN
Funktionen
-
Geeignet für UnterflurkanalJa
Texte
-
KabelauslassOhne Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungseinführungen0
-
Anzahl der Steckdosen SCHUKO0
Ausstattung
-
Anzahl der Gerätebecher0
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK08
-
Schutzart IP im ungenutzten ZustandIP30
-
Einbaugröße (Unterflursyteme)Q08
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

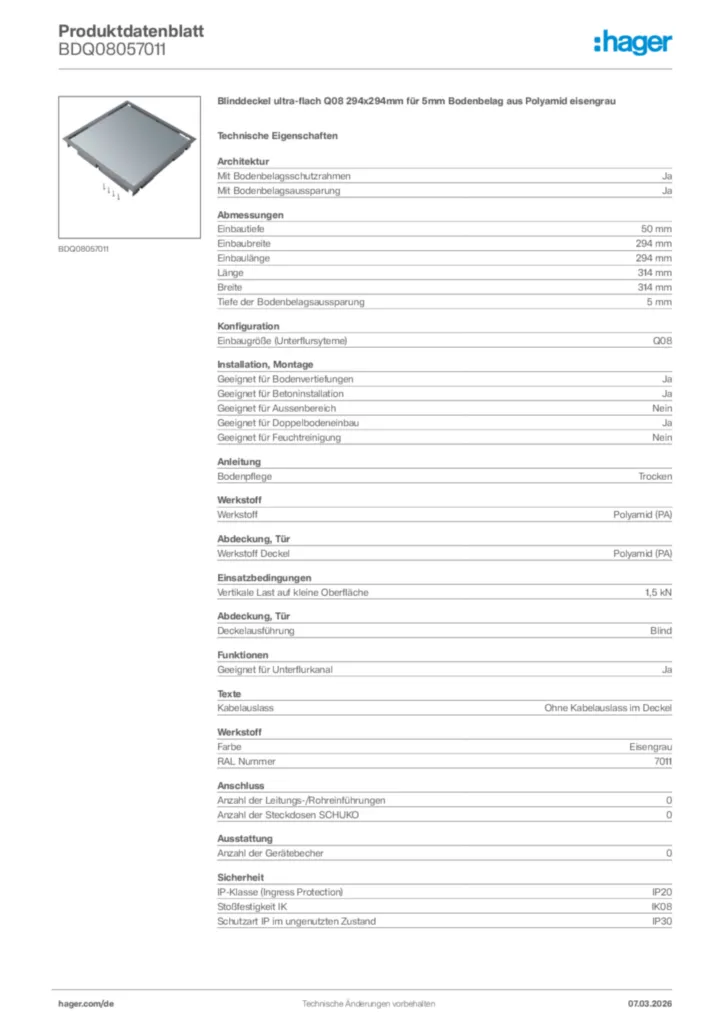

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BDQ08057011
-
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Katalog
Bodeninstallationssysteme
Katalogauszug April 2022 (22DE0008)
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Hinweis für den Bodenleger
Technische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MB
Bodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kB
Floor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MB
Floor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - electraplan.VE-EE
Stand: 01.04.2022
PDF7,40 MB -
Product Drawing
ProductTechnicalDrawing_BDQ08057011
Product Drawing International 2023-04-18
PDF46,04 kB -
STEP Dateien
Step Model BDQ08057011
STEP Dateien International 2023-04-18
STP1,05 MB -
DXF Dateien
DXF_Datei BDQ08057011
DXF Dateien International 2023-04-18
DXF137,29 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BDE04057011Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
2
BDE04059005Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
3
BDE04087011Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
4
BDE04089005Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
5
BDQ08059005Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag Polyamid tiefschwarzPreis94,70 €/ Stück *
Ausschreibungstext
Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrau
Versorgungseinheit / Blinddeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 50 mm
Einbaubreite: 294 mm
Einbaulänge: 294 mm
Länge: 314 mm
Breite: 314 mm
Dicke Bodenbelagsaussparung: 5 mm
Einbaugröße (Unterflursyteme): Q08
Geeignet für Hohlbodenmontage: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Außenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Nasspflege: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Maximale Belastung: 1,50 - 1,50 kN
Werkstoff Deckel: Polyamid (PA)
Deckelausführung: Blind
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungseinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
Schutzart IP: IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BDQ08057011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Versorgungseinheit / Blinddeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 50 mm
Einbaubreite: 294 mm
Einbaulänge: 294 mm
Länge: 314 mm
Breite: 314 mm
Dicke Bodenbelagsaussparung: 5 mm
Einbaugröße (Unterflursyteme): Q08
Geeignet für Hohlbodenmontage: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Außenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Nasspflege: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Maximale Belastung: 1,50 - 1,50 kN
Werkstoff Deckel: Polyamid (PA)
Deckelausführung: Blind
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungseinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
Schutzart IP: IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BDQ08057011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
