Hager

BKSAQ06

Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
Best-Nr.
BKSAQ06
EAN-Nr.
4012002240748
VPE
1 Stück
Preisgruppe
T070
Preis
286,80 € / Stück *

Technische Merkmale

  • Farbe
    • verzinkt
  • Länge
    • 411 mm
  • Breite
    • 388 mm
  • Montageöffnung
    • quadratisch
  • Maß a
    • 200 mm
  • Maß b
    • 200 mm
  • Bodenpflege
    • trocken
  • Maximale Belastung
    • Prüfstempel Ø 13mm 2 kN
    • Prüfstempel Ø 130mm 3 kN
  • Werkstoff
    • Metall
  • Werkstoff Deckel
    • Stahl
  • Werkstoff Seitenwand/Bodenwanne
    • Kunststoff
  • Zulassungen
    • EN50085-2-2

Downloads

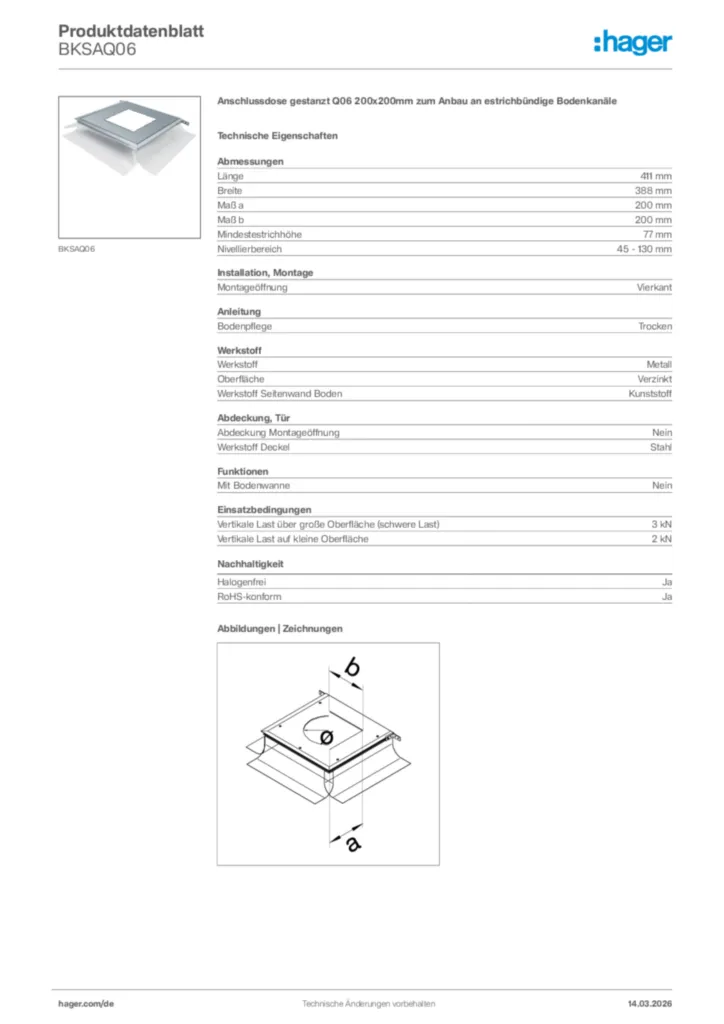

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BKSAQ06

  • Montageanleitungen

  • Montageanleitung für BKSAB00 - Bodenwanne für Anschlussdose estrichb. Bodenkanäle, Nivellierset, Anschlussdose (Stand: 11.2016)

    PDF
    355 KB
  • Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)

    PDF
    2 MB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.BKB | BK

    Stand: 01.01.2020

    PDF
    8 MB
  • BIM-Dateien

  • BIM Revit-Objekte für electraplan.BK

    ZIP
    144 MB
  • BIM Archicad-Objekte für tehalit.BK

    ZIP
    9 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)

    PDF
    43 KB
Weitere Downloads

Systemtext

Anschlussdose zum seitlichen Anbau an Bodenkanäle
für trockene Räume mit trocken- oder feuchtgepflegten Fußböden mit flexibler Folienschalung, inklusive Abdeckung oder Montagedeckel mit Stanzung. Die Anschlussdose dient zur Aufnahme von bodenbündigen oder bodenüberragenden Einbaueinheiten und vermeidet Querschnittsminderungen im estrichbündigen Kanal, die bei direkter Montage von Versorgungseinheiten im Kanal entstehen.

Hinweis: Für die Montage wird eine Nivellierschelle vom vorhandenen Kanal und ein Nivellierset, welches separat bestell werden muss, benötigt.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
Anschlussdose zur Aufnahme von Versorgungseinheiten, zum Querschnittserhalt seitlich angebaut an estrichbündige Installationskanäle nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, inklusive Abdeckung und ausführungsabhängig mit Lochverschluss.
  • Farbe :verzinkt
  • Länge :411 mm
  • Breite :388 mm
  • Montageöffnung :quadratisch
  • Bodenpflege :trocken
  • Geeignet für Nasspflege :nein
  • Geeignet für Unterflurkanal :nein
  • Maximale Belastung :Prüfstempel Ø 13mm 2 kN,Prüfstempel Ø 130mm 3 kN
  • Werkstoff :Metall
  • Werkstoff Deckel :Stahl
  • Werkstoff Seitenwand/Bodenwanne :Kunststoff
  • Zulassungen :EN50085-2-2

Fabrikat : Hager oder gleichwertig
Artikel : BKSAQ06
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
