Deutschland
EAN
4012002244227
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Verschlussdeckel Q06 200x200mm für 12mm Bodenbelag aus Polyamid eisengrau VDQ06127011
Preis
57,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Deckeleinlage 2 Produkte verfügbar -
Zubehör 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 10 Produkte verfügbar
Optionales Zubehör
Passend zu
-
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mm
206,00 € / Stück* -
BKA400800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 400x800mm
149,30 € / Stück* -
BKA300800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 300x800mm
119,10 € / Stück* -
UDM3200Q06Montagedeckel für Universal-Bodendose Größe 3 gestanzt Q06 200x200mm
104,00 € / Stück* -
UDM2200Q06Montagedeckel für Universal-Bodendose Größe 2 gestanzt Q06 200x200mm
84,90 € / Stück* -
SEVQ06200Schalungselement für Einbaueinheit Q06 200x200mm aus Styropor Höhe 200mm
13,00 € / Stück* -
BKSAQ06Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
AKM250200Q06Abdeckung gestanzt Q06 200x200mm Länge 400mm aus Stahlblech zu AK 250x70mm
66,00 € / Stück* -
AKM300200Q06Abdeckung gestanzt Q06 200x200mm Länge 400mm aus Stahlblech zu AK 300x70mm
72,60 € / Stück* -
AKM400200Q06Abdeckung gestanzt Q06 200x200mm Länge 400mm aus Stahlblech zu AK 400x70mm
85,90 € / Stück*
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe62 mm
-
Einbaubreite200 mm
-
Einbaulänge200 mm
-
Länge219 mm
-
Breite219 mm
-
Tiefe der Bodenbelagsaussparung12 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)Q06
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AussenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffPolyamid (PA)
-
OberflächePulverbeschichtet
-
FarbeEisengrau
-
RAL Nummer7011
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
-
DeckelausführungOhne Deckel
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Funktionen
-
Geeignet für UnterflurkanalJa
Texte
-
KabelauslassOhne Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen0
-
Anzahl der Steckdosen SCHUKO0
Ausstattung
-
Anzahl der Gerätebecher0
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK08
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VDQ06127011
-

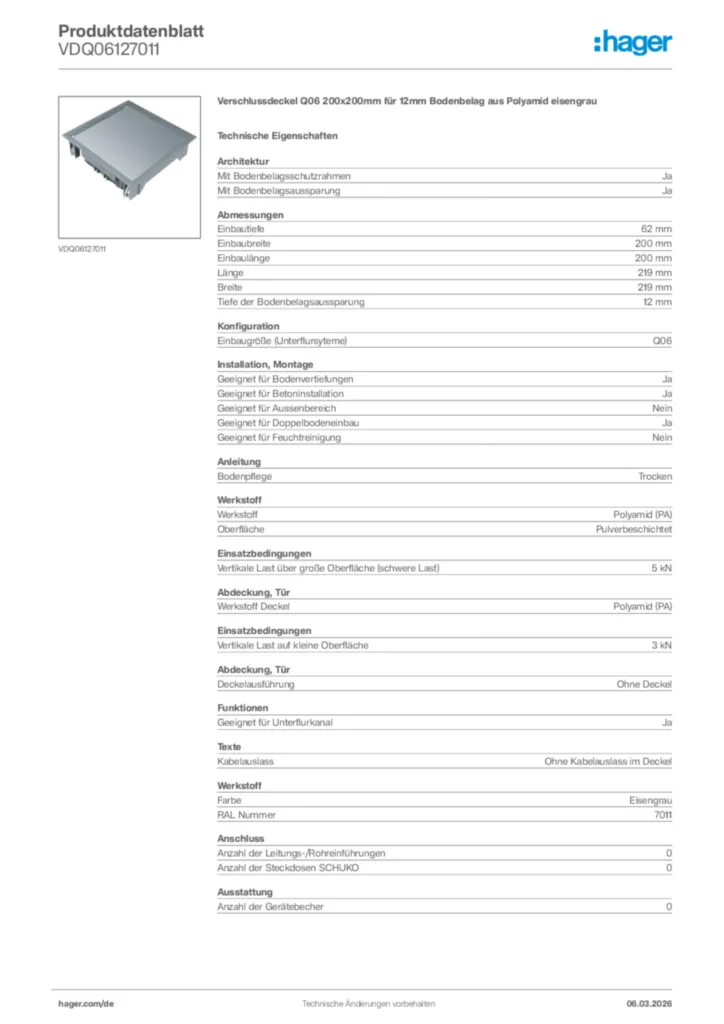

Produktdatenblatt
Hager Produktdatenblatt VDQ06127011
Verschlussdeckel Q06 200x200mm für 12mm Bodenbelag aus Polyamid eisengrau
PDF -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
STEP Dateien
Step Model VDQ0612
STEP Dateien International 2022-10-06
STP526,99 kB -
Produkt Zeichnung
Technical Drawing of VDQ0612
Product Drawing International 2022-10-07
PDF119,58 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF48,47 kB
EU-Konformitätserklärung VQ_VR_VE
Konformitätserklärung International 2017-11-20
PDF120,65 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BSR02D01Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Metall Klappdeckel silberPreis355,10 €/ Stück * -
2
BSR02MTKMetall Tubus Deckel für Installationsdose R02 Alt KupferPreis307,50 €/ Stück * -
3
BSR02MTMMetall Tubus Deckel für Installationsdose R02 Alt MessingPreis307,50 €/ Stück * -
4
BSR02MTSMetall Tubus Deckel für Installationsdose R02 SilberPreis282,40 €/ Stück * -
5
BSR02D03Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Kunststoff KlappdeckelPreis163,30 €/ Stück *
Ausschreibungstext
Verschlussdeckel Q06 200x200mm für 12mm Bodenbelag aus Polyamid eisengrau
Verschlussdeckel als Revisionsöffnung nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Universal-Befestigungsset, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 62 mm
Einbaubreite: 200 mm
Einbaulänge: 200 mm
Länge: 219 mm
Breite: 219 mm
Tiefe der Bodenbelagsaussparung: 12 mm
Einbaugröße (Unterflursyteme): Q06
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Oberfläche: Pulverbeschichtet
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 3 kN
Deckelausführung: Ohne Deckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungs-/Rohreinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : VDQ06127011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verschlussdeckel als Revisionsöffnung nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Universal-Befestigungsset, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 62 mm
Einbaubreite: 200 mm
Einbaulänge: 200 mm
Länge: 219 mm
Breite: 219 mm
Tiefe der Bodenbelagsaussparung: 12 mm
Einbaugröße (Unterflursyteme): Q06
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Oberfläche: Pulverbeschichtet
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 3 kN
Deckelausführung: Ohne Deckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungs-/Rohreinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : VDQ06127011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
