Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle BKSAR10
EAN
4012002240786
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
358,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (12)
Optionales Zubehör
-
Zubehör 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 65 Produkte verfügbar
Zubehör verpflichtend
-
VR10129005Versorgungseinheit R10 rund 275mm für 12mm Bodenbelag aus Polyamid tiefschwarz
138,10 € / Stück* -
VR10127011Versorgungseinheit R10 rund 275mm für 12mm Bodenbelag aus Polyamid eisengrau
138,10 € / Stück* -
VR10059005Versorgungseinheit R10 rund 275mm für 5mm Bodenbelag aus Polyamid tiefschwarz
138,10 € / Stück* -
VR10057011Versorgungseinheit R10 rund 275mm für 5mm Bodenbelag aus Polyamid eisengrau
138,10 € / Stück* -
VDR10057011Verschlussdeckel R10 rund 275mm für 5mm Bodenbelag aus Polyamid eisengrau
107,30 € / Stück* -
VDR10059005Verschlussdeckel R10 rund 275mm für 5mm Bodenbelag aus Polyamid tiefschwarz
107,30 € / Stück* -
VDR10127011Verschlussdeckel R10 rund 275mm für 12mm Bodenbelag aus Polyamid eisengrau
107,30 € / Stück* -
VDR10129005Verschlussdeckel R10 rund 275mm für 12mm Bodenbelag aus Polyamid tiefschwarz
107,30 € / Stück* -
BKSAN045070Nivellierset für seitliche Anschlussdose zu Bodenkanal BK Einstellhöhe 45-70mm
54,60 € / Set* -
BKSAN065110Nivellierset für seitliche Anschlussdose zu Bodenkanal BK Einstellhöhe 65-110mm
60,50 € / Set* -
BKSAN105150Nivellierset für seitliche Anschlussdose zu Bodenkanal BK Einstellhöhe 105-150mm
66,00 € / Set* -
BKSAN145190Nivellierset für seitliche Anschlussdose zu Bodenkanal BK Einstellhöhe 145-190mm
71,80 € / Set*
Optionales Zubehör
-
BKZHZ10
Heftzange zum Klammern der Folienschalung
215,60 € / Stück* -
BKZHZ12Heftklammern 12 mm für Heftzange BKZHZ10
52,70 € / Stück*
Passend zu
-
BKFD400065Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 400x(65-110)mm
546,60 € / m* -
BKWD600060Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 600x(60-100)mm
750,00 € / m* -
BKWD400090Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 400x(90-130)mm
590,00 € / m* -
BKWD400080Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 400x(80-120)mm
584,30 € / m* -
BKFD600145Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 600x(145-190)mm
676,50 € / m* -
BKFD600105Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 600x(105-150)mm
668,70 € / m* -
BKFD600065Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 600x(65-110)mm
663,20 € / m* -
BKFD600045Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 600x(45-70)mm
659,80 € / m* -
BKFD400145Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 400x(145-190)mm
559,90 € / m* -
BKFD400105Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 400x(105-150)mm
552,30 € / m* -
BKWD200060Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 200x(60-100)mm
382,70 € / m* -
BKFD400045Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 400x(45-70)mm
543,00 € / m* -
BKFD300145Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 300x(145-190)mm
429,80 € / m* -
BKFD300105Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 300x(105-150)mm
422,20 € / m* -
BKFD300065Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 300x(65-110)mm
416,60 € / m* -
BKFD300045Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 300x(45-70)mm
412,90 € / m* -
BKFD200145Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 200x(145-190)mm
359,80 € / m* -
BKFD200105Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 200x(105-150)mm
352,30 € / m* -
BKFD200065Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 200x(65-110)mm
346,80 € / m* -
BKFD200045Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 200x(45-70)mm
343,20 € / m*
Technische Merkmale
Abmessungen
-
Länge411 mm
-
Breite388 mm
-
Mindestestrichhöhe77 mm
-
Nivellierbereich45 - 130 mm
Installation, Montage
-
MontageöffnungRund
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffMetall
-
OberflächeVerzinkt
-
Werkstoff Seitenwand BodenKunststoff
Abdeckung, Tür
-
Abdeckung MontageöffnungNein
-
Werkstoff DeckelStahl
Funktionen
-
Mit BodenwanneNein
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche2 kN
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKSAR10
-

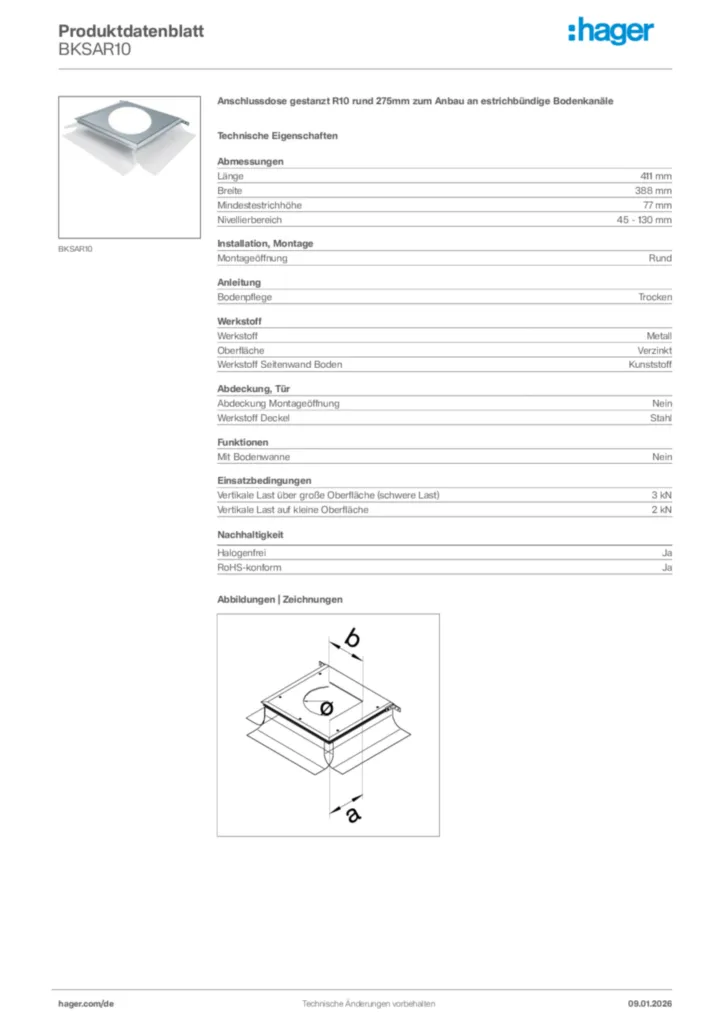

Produktdatenblatt
Hager Produktdatenblatt BKSAR10
Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
PDF -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB
Montageanleitung für BKSAB00 - Bodenwanne für Anschlussdose estrichb. Bodenkanäle, Nivellierset, Anschlussdose (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF355,71 kB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43,52 kB
EU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKA600800R12Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 €/ Stück * -
2
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 €/ Stück * -
3
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 €/ Stück * -
4
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 €/ Stück * -
5
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mmPreis213,00 €/ Stück *
Ausschreibungstext
Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
Anschlussdose zur Aufnahme von Versorgungseinheiten, zum Querschnittserhalt seitlich angebaut an estrichbündige Installationskanäle nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, inklusive Abdeckung und ausführungsabhängig mit Lochverschluss.
Länge: 411 mm
Breite: 388 mm
Mindestestrichhöhe: 77 mm
Nivellierbereich: 45 - 130 mm
Montageöffnung: Rund
Bodenpflege: Trocken
Werkstoff: Metall
Oberfläche: Verzinkt
Werkstoff Seitenwand Boden: Kunststoff
Abdeckung Montageöffnung: Nein
Werkstoff Deckel: Stahl
Mit Bodenwanne: Nein
Halogenfrei: Ja
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Fabrikat : Hager oder gleichwertig
Artikel : BKSAR10
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Anschlussdose zur Aufnahme von Versorgungseinheiten, zum Querschnittserhalt seitlich angebaut an estrichbündige Installationskanäle nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, inklusive Abdeckung und ausführungsabhängig mit Lochverschluss.
Länge: 411 mm
Breite: 388 mm
Mindestestrichhöhe: 77 mm
Nivellierbereich: 45 - 130 mm
Montageöffnung: Rund
Bodenpflege: Trocken
Werkstoff: Metall
Oberfläche: Verzinkt
Werkstoff Seitenwand Boden: Kunststoff
Abdeckung Montageöffnung: Nein
Werkstoff Deckel: Stahl
Mit Bodenwanne: Nein
Halogenfrei: Ja
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Fabrikat : Hager oder gleichwertig
Artikel : BKSAR10
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
