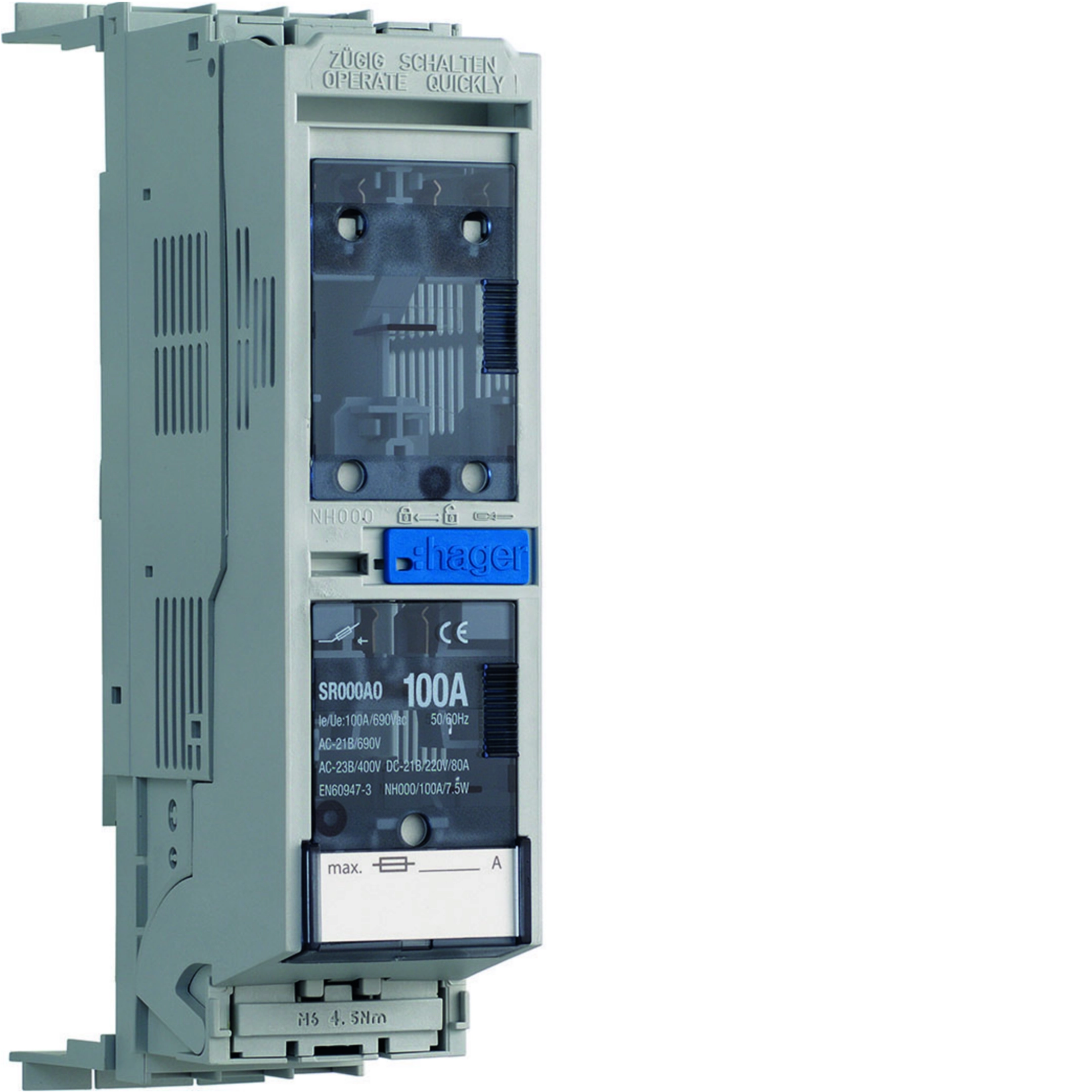

NHS-Lasttrenner weber.silas DIN000 690VAC 100A EB-Tiefe 32/70mm Abgang oben SR000AO

Name: SR000AO
Brand: Hager
SKU: 39011-3000
Price: 79.4 CHF

Preis*

CHF 79.40

/ Stück *

Grosshandel finden

Zubehör
Technische Merkmale
Umweltinformationen
Dokumentationen
Weitere Produkte

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar
Stromwandler 6 Produkte verfügbar
Neutralleitertrenn-Reihenklemme 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar
Abdeckung Funktionen 1 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar

Technische Merkmale

Nennstrom

100 A
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC60947

3,50 kA
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2

100 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690 V IEC61439-1 3.8.10.4

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=440 V DC gemäss IEC61439-1 5.3.2

100 A
Nennstrom bei 45°C

95 A
Nennstrom bei 55°C

85 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

100 A
Strombelastbarkeit bei AC22 in Kategorie B / 500V

100 A
Strombelastbarkeit bei AC21 in Kategorie B / 690V

100 A
Nennstrom für Sicherungseinsätze

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Bemessungsstrom bei Ue=220 V DC gemäss IEC61439-1 5.3.2

100 A
Nennstrom bei 40°C

100 A
Nennstrom bei 70°C

70 A
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=250 V DC gemäss IEC61439-1 5.3.2

100 A
Nennstrom bei 65°C

75 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400 V IEC61439-1 3.8.10.4

100 A
Bemessungsstrom bei Ue=500 V AC gemäss IEC61439-1 5.3.2

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500 V IEC61439-1 3.8.10.4

100 A
Nennstrom bei 60°C

80 A
Nennstrom bei 50°C

90 A

Sicherungsgrösse

NH000

Anschlussquerschnitt bei flexiblem Leiter

2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter

2.5 - 50 mm²
Anschluss-/Steckertyp

Rahmenklemme
Anschlussart Ausgang

Rahmenklemme
Anschlussart Eingang

Rahmenklemme

Anschluss-/Steckertyp

Rahmenklemme

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

3

Nominales Drehmoment

4,50 - 4,50 Nm
Drehmoment zur Befestigung auf Sammelschiene

4,50 - 4,50 Nm
Montage auf

Sammelschienensystem
Einbau-/Anschlussort

Horizontal, Vertikal

Frequenz

50 - 60 Hz

Gesamtverlustleistung unter Nennstrom

8,80 W
Verlustleistung bei Volllast

31,3 W
Verlustleistung der Sicherungseinsatz im Gerät installiert

7,50 W

Gerätelebensdauer, mechanische Schaltspiele

1700
Gerätelebensdauer, elektrische Schaltspiele

300
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4

2000

Isolationsspannung Ui

1000 V
Stossspannungsfestigkeit

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H1

4

Schutzart IP

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

100 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

160 A

Höhe

216 mm
Breite

53 mm
Tiefe

80 mm
Abstand Sammelschienen

60 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Kabeleinführungsstelle

Oben

Brennbarkeitsklasse nach UL 94

V0

Umweltinformationen

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja

Halogenfrei Ja
