NHS-Lasttrenner weber.silas DIN000 690VAC 100A Aufbau/Profile Abgang oben/unten S000
NH-Sicherungs-Lasttrenner Hager
EAN-Nr.
7611919138284
E-nr.
847 652 206
VPE
1 Stück
Rabattgruppe
23
Preis*
62.50 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Abdeckung Funktionen 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LNH0063M
NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
7.50 CHF / Stück* -
LNH0080MNH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
7.50 CHF / Stück* -
LNH0100MNH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
7.50 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609473,5 kA
-
Strombelastbarkeit bei AC22 in Kategorie B300 A
Sicherung
-
SicherungsgrösseNH000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 50 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 50 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom10 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1700
-
Gerätelebensdauer, elektrische Schaltspiele300
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.42000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit6000 V
Sicherheit
-
Schutzart IPIP3X
Abmessungen
-
Höhe216 mm
-
Breite53 mm
-
Tiefe80 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

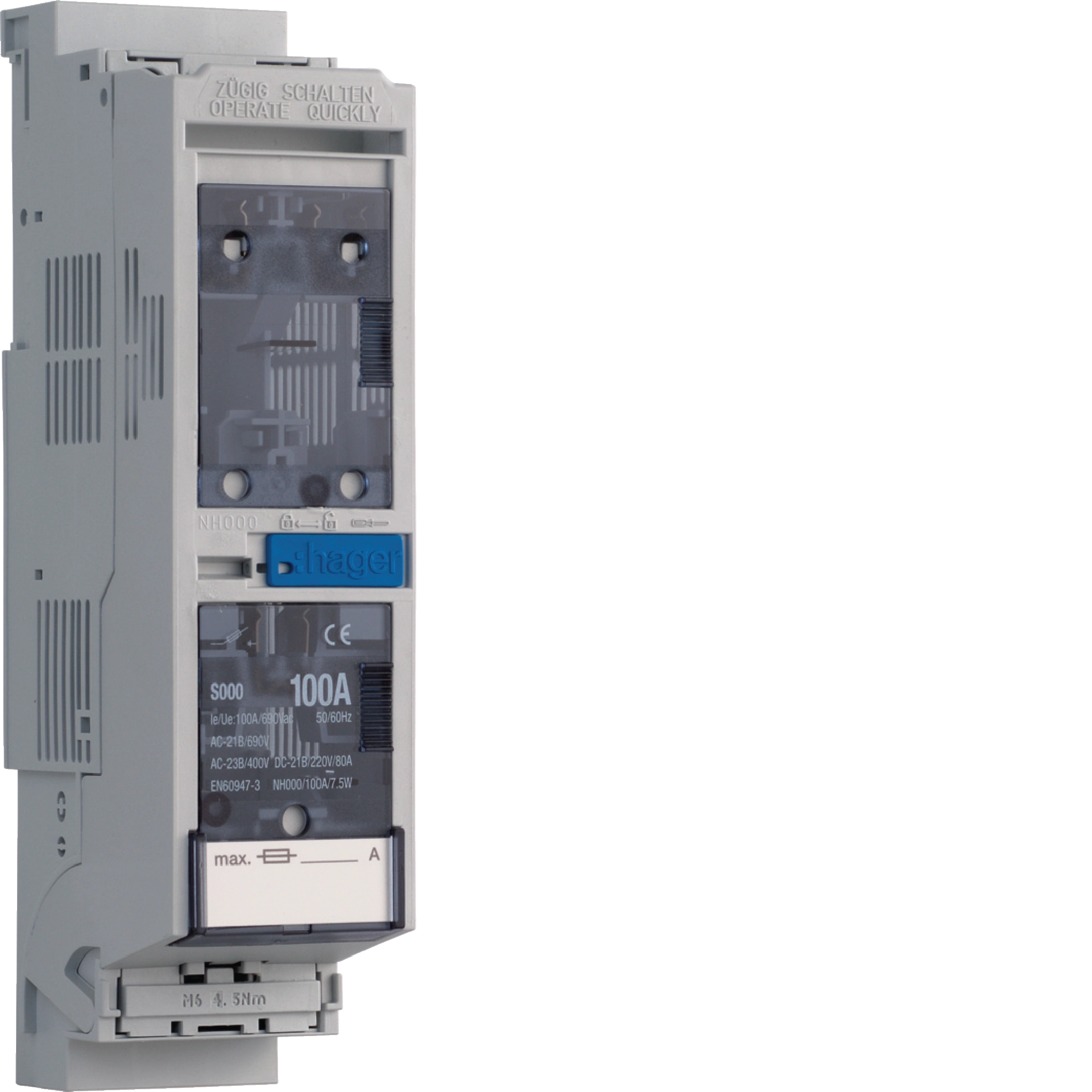

Produktbild S000
-

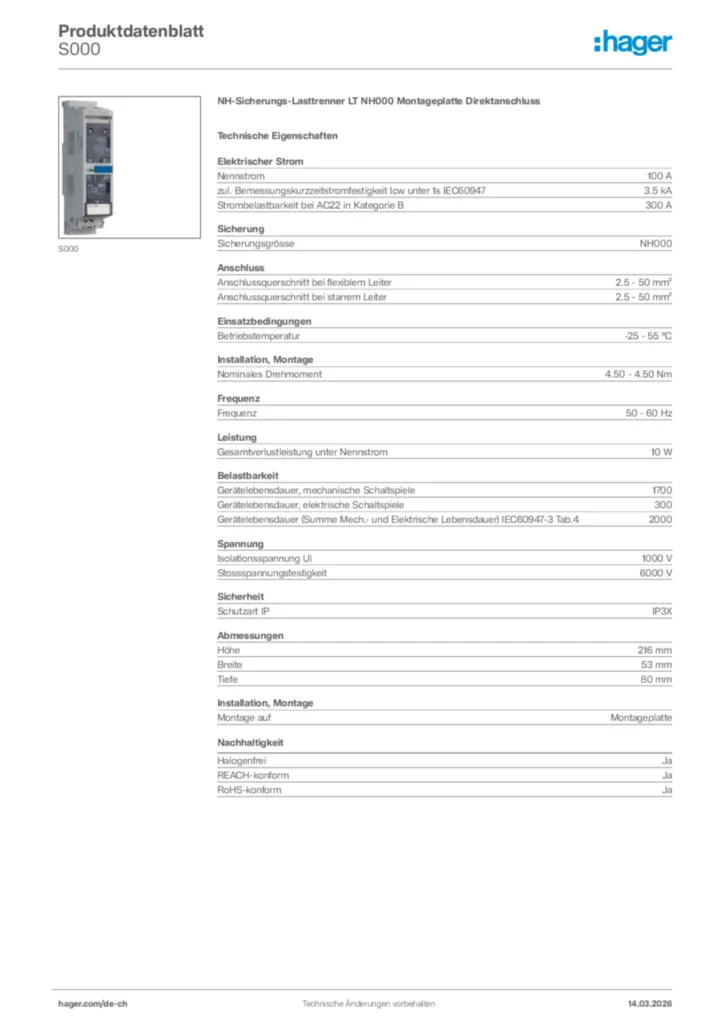

Product datasheet
Hager Produktdatenblatt S000
NH-Sicherungs-Lasttrenner LT NH000 Montageplatte Direktanschluss
PDF -
Montageanleitung
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (DE, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (EN, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (FR, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-07-21
PDF700,01 kB
Zertifikat für S0xx, S1xx, S2xx, S3xx, SRxx - Sicherungslastrrennschalter (DE, Stand: 04.2016)
Konformitätserklärung International 2019-01-07
PDF669,08 kB
