NHS-Lastschaltleiste weber.vertigroup 1P DIN00 160A SaS/Adapter 100mm Einbau LVSW00100SE

NH-Sicherungs-Lastschaltleiste weber.vertigroup
EAN-Nr.
4049857199921
E-nr.
847 011 079
VPE
1 Stück
Rabattgruppe
57
Preis*
 132.00 CHF
/ Stück *
 132.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lastschaltleiste weber.vertigroup 1P DIN00 160A SaS/Adapter 100mm Einbau

LVSW00100SE

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (17)
    • Strom­wandler 2 Produkte verfügbar
    • Sammel­schie­nen­klemme 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 4 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
    • Stro­m­über­wa­chungs­re­lais 5 Produkte verfügbar
    • Kenn­zeich­nungs­ma­te­rial 1 Produkte verfügbar

    Optionales Zubehör

    • Strom­wandler
    • Sammel­schie­nen­klemme
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Schraub­be­fes­ti­gungset
    • Stro­m­über­wa­chungs­re­lais
    • Kenn­zeich­nungs­ma­te­rial
    • Zube­hör/Er­satz­teile für Sammel­schienen
    • LVZ00WD150

      Stromwandlerblock für LV NH00 100mm 3-Phasen 150/5A 1, 5VA Klasse 1 / 2VA Kl.3
       230.00 CHF  / Stück*
    • LVZ00WE150

      Stromwandlerblock für LV NH00 100mm 1-Phasen 150/5A 1, 5VA Klasse 1 / 2VA Kl.3
       83.20 CHF  / Stück*
    • LVZ00EK

      Sammelschienenklemme LV zu Größe 00/100 und 00/185 für Flachschiene 5-10mm
       15.40 CHF  / Set*
    • LVZ00AHBL

      Messgerätehalter LV lang 135mm für NH00/100/185, Blindelement
       14.15 CHF  / Stück*
    • LVZ00AHE

      Messgerätehalter LV, kurz 95mm zu Grösse 00/100/185mm für Amperenmeter steckbar
       21.75 CHF  / Stück*
    • LVZ00AVL

      Messgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
       15.40 CHF  / Stück*
    • LVZUB

      Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
       38.45 CHF  / Set*
    • LVZAE12R

      Anschlusselement M12x35
       13.05 CHF  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
       10.45 CHF  / Stück*
    • LVZMS00100

      Amperemeter 100A Klasse 3 steckbar
       264.00 CHF  / Stück*
    • LVZMS00150

      Amperemeter 150A Klasse 3 steckbar
       269.00 CHF  / Stück*
    • LVZMS0075

      Amperemeter 75A Klasse 3 steckbar
       269.00 CHF  / Stück*
    • LVZMV00100

      Amperemeter 100A Klasse 3 versenkt
       178.50 CHF  / Stück*
    • LVZMV00150

      Amperemeter 150A Klasse 3 versenkt
       178.50 CHF  / Stück*
    • LVZIFTW00100

      Infoträger Gr.00 100mm mit Typen- und Bezeichnungsschild zu LVSW00100
       5.90 CHF  / Stück*
    • LVZRAD80D

      Leerfeldabdeckung 100mm mit Befestigung
       41.00 CHF  / Stück*
    • LVZRAD80DX

      Leerfeldabdeckung 100mm ohne Befestigung
       59.00 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      160 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      100 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      100 kA
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      5 kA
    Siche­rung
    • Siche­rungs­grösse
      NH00
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      4 - 95 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      4 - 95 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Archi­tektur
    • Polan­zahl
      1
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      14 - 14 Nm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      1400
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8 kV
    Abmes­sungen
    • Abstand Sammel­schienen
      100 mm
    • Höhe
      401 mm
    • Tiefe
      138 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      20 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    Zertifizierungen und Dokumente

    PEP_Hager_HAGE-00631-V01.01-EN
    PDF
    239,48 kB

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LVSW00100SE | Hager Schweiz

      Produktbild LVSW00100SE

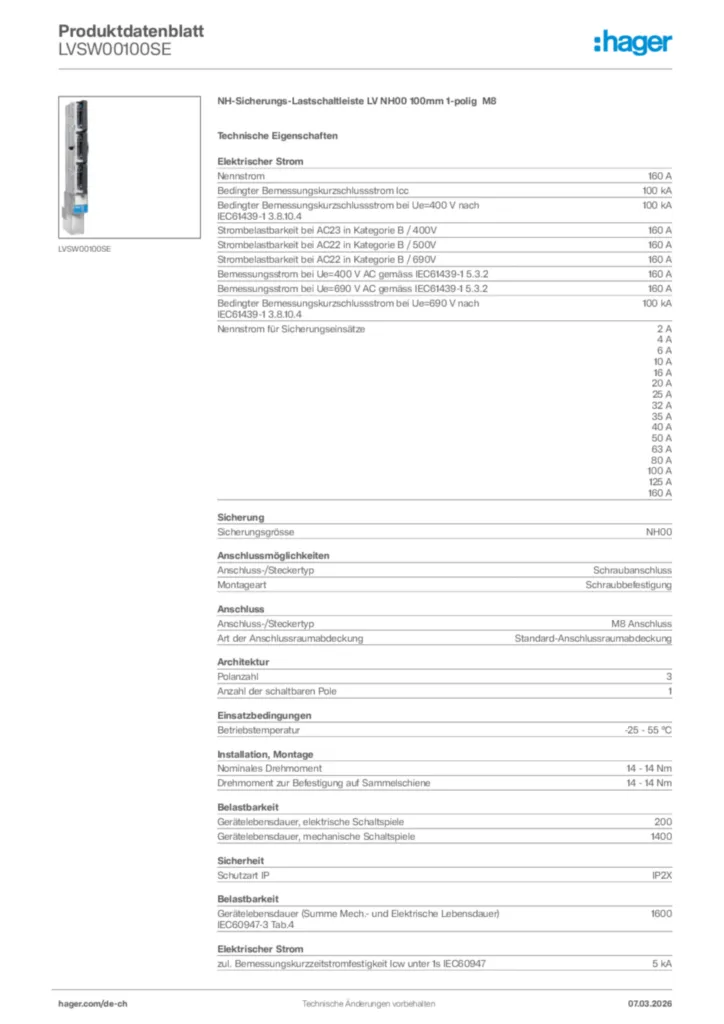

    • Product datasheet

      Bild Hager Produktdatenblatt LVSW00100SE | Hager Schweiz

      Hager Produktdatenblatt LVSW00100SE

      NH-Sicherungs-Lastschaltleiste LV NH00 100mm 1-polig M8

      PDF

    • Montageanleitung

      Bild Montageanleitung für LVSW00100R - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm 1-/3-polig (DE-EN, Stand: 08.2016) | Hager Schweiz

      Montageanleitung für LVSW00100R - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm 1-/3-polig (DE-EN, Stand: 08.2016)

      Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

      PDF
      3,10 MB

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-02-21

      PDF
      699,45 kB
      Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

      Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

      Konformitätserklärung International 2019-01-07

      PDF
      615,53 kB
