NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS/Adapter 100mm Überwach. LVS00100SPSU
NH-Sicherungs-Lastschaltleiste weber.vertigroup, DIN00-100 Schraubanschluss M8×14
EAN-Nr.
4049857190263
E-nr.
847 011 069
VPE
1 Stück
Rabattgruppe
57
Preis*
231.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Sammelschienenklemme 1 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 6 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Stromüberwachungsrelais 5 Produkte verfügbar
Optionales Zubehör
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
30.00 CHF / Stück*
-
LNH00063M6A
NH-Sicherungseinsatz NH00 690V aM 63A Kombimelder Grifflasche spannunsgführend
8.90 CHF / Stück* -
NH00LP100MRNH-Sicherungseinsatz Grösse 00 400V~ gG 100A Stirnkennmelder
7.50 CHF / Stück* -
NH00LP10MRNH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
7.50 CHF / Stück* -
NH00LP125MRNH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
9.00 CHF / Stück* -
NH00LP160MRNH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
9.00 CHF / Stück* -
NH00LP6MRNH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
7.50 CHF / Stück*
-
LVZ00AHB
Gerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
10.25 CHF / Stück* -
LVZ00AHBLMessgerätehalter LV lang 135mm für NH00/100/185, Blindelement
14.15 CHF / Stück* -
LVZ00AHDMessgerätehalter zu LV NH00, 95mm lang für Amperenmeter steckbar
28.20 CHF / Stück* -
LVZ00AVLMessgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
15.40 CHF / Stück*
-
LVZAE12R
Anschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZMS00100
Amperemeter 100A Klasse 3 steckbar
264.00 CHF / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
178.50 CHF / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
178.50 CHF / Stück*
-
LVZRAD80DLeerfeldabdeckung 100mm mit Befestigung
41.00 CHF / Stück* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
59.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4100 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter4 - 95 mm²
-
Anschluss-/SteckertypM8 Anschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
Abmessungen
-
Abstand Sammelschienen100 mm
-
Höhe454 mm
-
Tiefe180 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom20 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVS00100SPSU
-

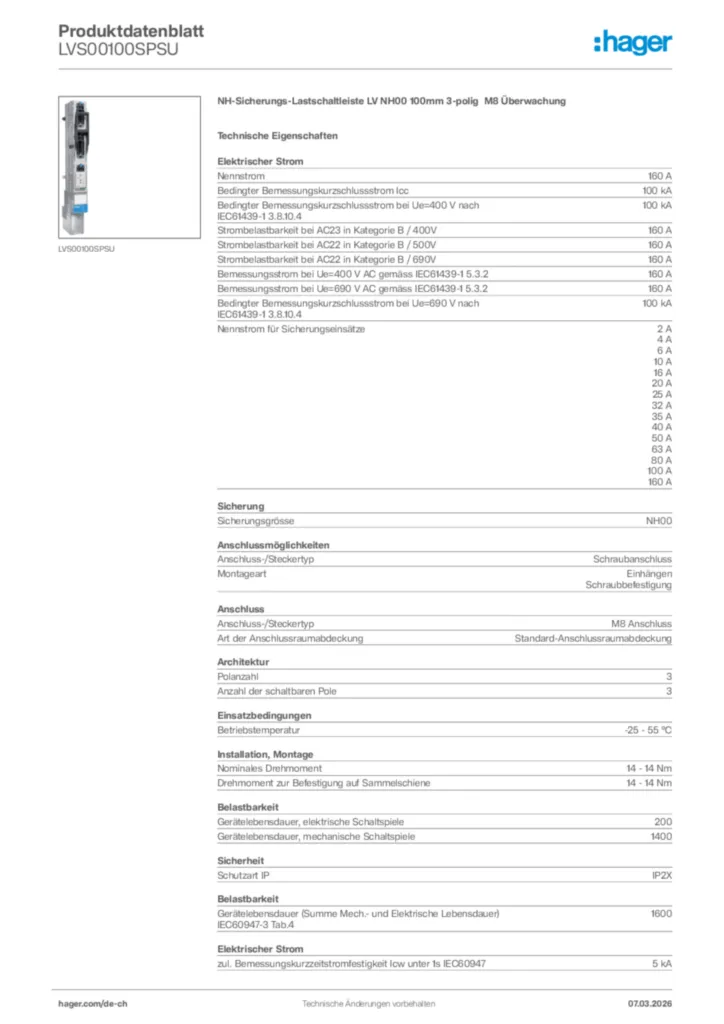

Product datasheet
Hager Produktdatenblatt LVS00100SPSU
NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8 Überwachung
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB 2024-08-29
PDF366,80 kB -
Montageanleitung
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE-EN, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (FR, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB -
Konformitätserklärung
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
