NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS/Adapter 100mm LVS00100SP
NH-Sicherungs-Lastschaltleiste weber.vertigroup, DIN00-100 Schraubanschluss M8×14
EAN-Nr.
4049857199938
E-nr.
847 011 059
VPE
1 Stück
Rabattgruppe
57
Preis*
118.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 6 Produkte verfügbar -
Hutschienenadapter 2 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Kabelklemmenanschluss 1 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 6 Produkte verfügbar
Optionales Zubehör
-
LVZAW
Seitlicher Abstützwinkel LV für die Befestigung der Blendstreifenprofile
8.35 CHF / Set* -
LVZ00AHBGerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
10.25 CHF / Stück* -
LVZ00AHBLMessgerätehalter LV lang 135mm für NH00/100/185, Blindelement
14.15 CHF / Stück* -
LVZ00AHDMessgerätehalter zu LV NH00, 95mm lang für Amperenmeter steckbar
28.20 CHF / Stück* -
LVZ00AVLMessgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
15.40 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LNH00063M6A
NH-Sicherungseinsatz NH00 690V aM 63A Kombimelder Grifflasche spannunsgführend
8.90 CHF / Stück* -
NH00LP100MRNH-Sicherungseinsatz Grösse 00 400V~ gG 100A Stirnkennmelder
7.50 CHF / Stück* -
NH00LP10MRNH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
7.50 CHF / Stück* -
NH00LP125MRNH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
9.00 CHF / Stück* -
NH00LP160MRNH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
9.00 CHF / Stück* -
NH00LP6MRNH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
7.50 CHF / Stück*
-
LVZ00BSTBezeichnungsschild LV für Größe 00/60 - 00/185
2.40 CHF / Stück* -
LVZ00BTKBeschriftungsträger kurz, unten oder oben anklippbar für LV Gr.00/185
5.30 CHF / Stück* -
LVZIFT00Infoträger lang Gr.00 100mm mit Typen- und Bezeichnungsschild zu LVS00
6.00 CHF / Stück* -
LVZIFT00100Infoträger Gr.00 100mm mit Typen- und Bezeichnungsschild zu LVS00100
6.00 CHF / Stück*
-
LVZ00AKAnschlussraumabdeckung kurz für LV NH00/60/100mm, Einsatz bei Rahmenklemme
10.25 CHF / Stück* -
LVZ00ALAnschlussraumabdeckung standard für LV NH00/60/100mm
17.85 CHF / Stück*
-
LVZ00SAMikroschalter für Schaltstellungsanzeige LV NH00 60mm oder 185mm
12.80 CHF / Stück* -
LVZ00BTSBeschriftungsträger zum aufstecken an LV NH00/60mm bis 00/185mm
3.85 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZMS00100Amperemeter 100A Klasse 3 steckbar
264.00 CHF / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
178.50 CHF / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
178.50 CHF / Stück*
-
LVZRAD80DLeerfeldabdeckung 100mm mit Befestigung
41.00 CHF / Stück* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
59.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4100 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter4 - 95 mm²
-
Anschluss-/SteckertypM8 Anschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
Abmessungen
-
Abstand Sammelschienen100 mm
-
Höhe401 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom20 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVS00100SP
-
Product datasheet

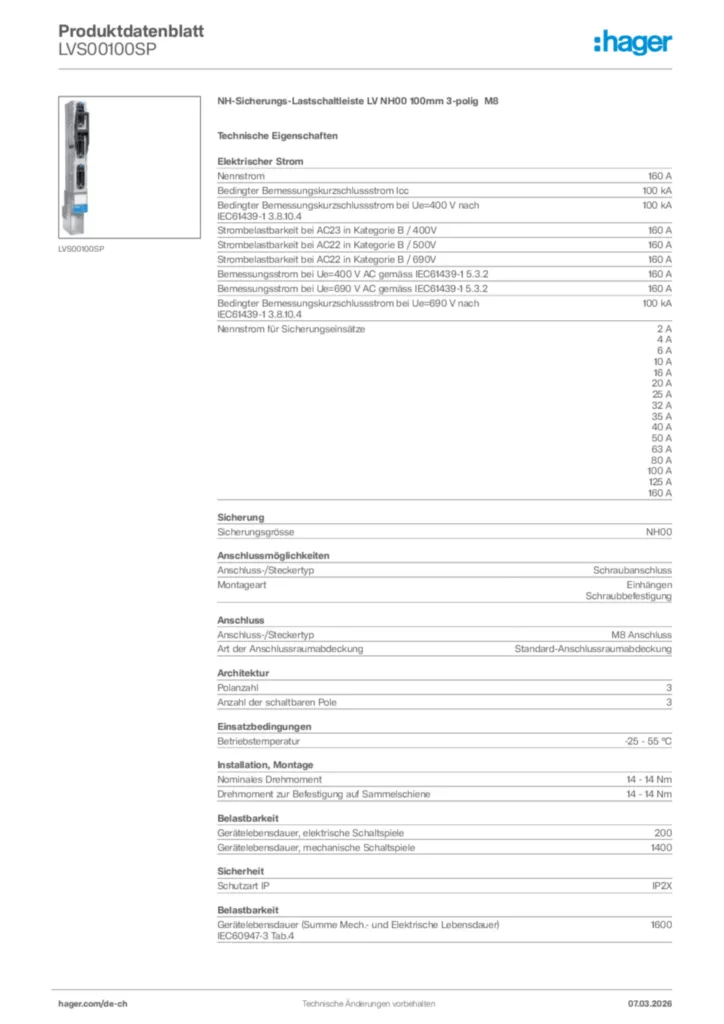

Hager Produktdatenblatt LVS00100SP
