NH-Sicherungs-Lastschaltleiste LV NH3 1820A 185mm 3-polig M12 doppelt LVDR1820CP

EAN-Nr.
4049857063734
VPE
1 Stück
Rabattgruppe
52
Preis*
 2’942.00 CHF
/ Stück *
 2’942.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NH-Sicherungs-Lastschaltleiste LV NH3 1820A 185mm 3-polig M12 doppelt

LVDR1820CP

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (10)
    • Sammel­schienen­träger 1 Produkte verfügbar
    • Schrau­be/­Bolzen 2 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Kenn­zeich­nungs­ma­te­rial 2 Produkte verfügbar

    Optionales Zubehör

    • Sammel­schienen­träger
    • Schrau­be/­Bolzen
    • Schraub­be­fes­ti­gungset
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Klem­me­n­ab­de­ckung
    • Kenn­zeich­nungs­ma­te­rial
    • Sammel­schiene
    • LVZIT

      Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
       30.00 CHF  / Stück*
    • LVZSR

      Schrauben M12x30 für Sammelschienenanschluss rostfrei
       10.95 CHF  / Set*
    • LVZSR50

      Anschlussschraube M12x30 rostfrei
       154.00 CHF  / Set*
    • LVZAE12R

      Anschlusselement M12x35
       13.05 CHF  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
       10.45 CHF  / Stück*
    • LVZUB

      Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
       38.45 CHF  / Set*
    • LVZALD

      Anschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
       93.50 CHF  / Stück*
    • LVZIFT1820

      Infoträger zu NH3-Doppeltrafoleiste 1820A
       13.95 CHF  / Stück*
    • LVZIFTN

      Infoträger Neutral rechts zu NH1-NH3D 250-2000A
       7.85 CHF  / Stück*
    • CUC10

      C-Kupferprofil 840A Länge 3m 410mm²
       1’207.00 CHF  / Stück*

    Technische Merkmale

    • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC22B400V
      1820 A
    Elek­tri­scher Strom
    • Nenn­strom
      1820 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      50 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      50 kA
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      25 kA
    Siche­rung
    • Siche­rungs­grösse
      NH3
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      M12; 6 - 2x 240 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      M12, max.4x300, 200x10
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Archi­tektur
    • Polan­zahl
      3
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      32 - 32 Nm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      100
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      500
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      12 kV
    Abmes­sungen
    • Abstand Sammel­schienen
      185 mm
    • Höhe
      745 mm
    • Tiefe
      190 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      330 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP_Hager_HAGE-00636-V01.02-EN
    PDF
    212,86 kB
    Hager REACH declaration LVDR1820CP
    PDF
    Hager RoHS report LVDR1820CP
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LVDR1820CP | Hager Schweiz

      Produktbild LVDR1820CP

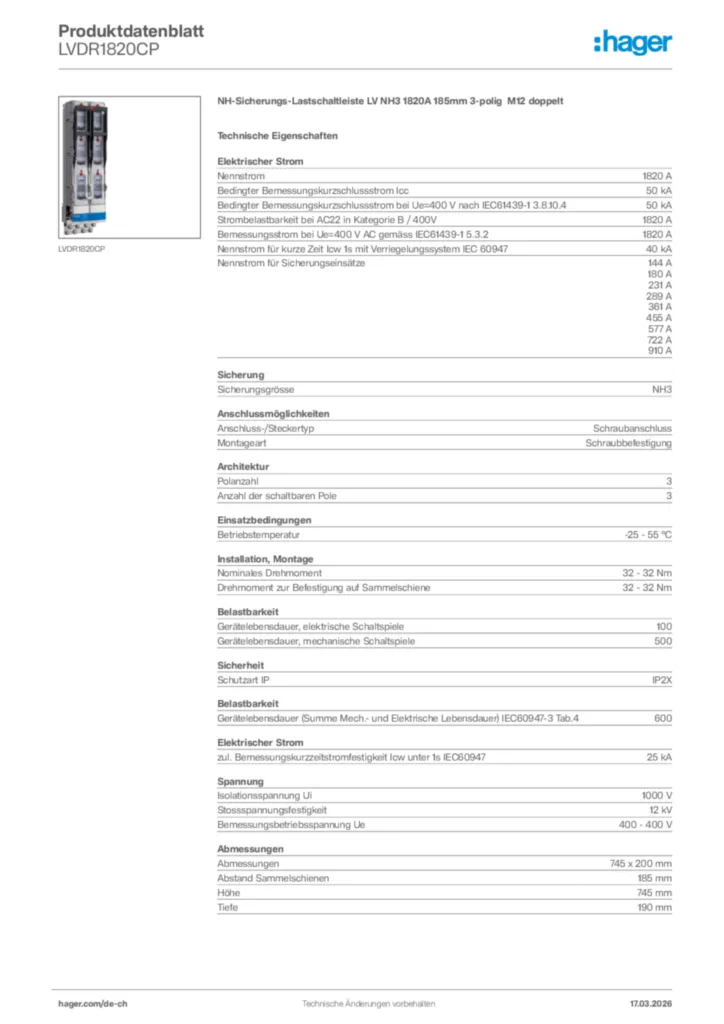

    • Product datasheet

      Bild Hager Produktdatenblatt LVDR1820CP | Hager Schweiz

      Hager Produktdatenblatt LVDR1820CP

      NH-Sicherungs-Lastschaltleiste LV NH3 1820A 185mm 3-polig M12 doppelt

      PDF

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-09-14

      PDF
      699,79 kB
      Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

      Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

      Konformitätserklärung International 2019-01-07

      PDF
      615,53 kB
