NH-Sicherungslastschaltleiste fv+, DIN2, 400A, 3-polig schaltbar, rostgeschützt, Montage auf 185mm Sammelschienensystem, Schlitz-Loch-Schlitz Hacken für Sammelschienenmontage, Schraubanschluss M12
EAN-Nr.
7611919011464
E-nr.
847 012 549
VPE
1 Stück
Rabattgruppe
62
NH-Lastschaltleiste fv+ DIN2 400A 3p rostgeschützt M12 S-L-S LV8SG2STP
Preis*
CHF 403.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schraube/Bolzen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 6 Produkte verfügbar -
Zubehöre/Ersatzteile für Prüf- und Messgeräte 1 Produkte verfügbar -
Zubehör/Ersatzteile für Messwerkzeuge 1 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 2 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar
Optionales Zubehör
-
LV8ZMB
Messgerätehalter lang FV+ Gr. 1-3 , Höhe 120mm, als Blindelement
CHF 12.00 / Stück* -
LV8ZMKMessgerätehalter für FV+ Gr. 1-3, 120mm lang mit Ausschnitt 72x72mm
CHF 14.75 / Stück* -
LV8ZMKBMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 10.70 / Stück* -
LV8ZMKDMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
CHF 29.40 / Stück* -
LV8ZMKEMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
CHF 22.70 / Stück* -
LV8ZMKKMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 13.35 / Stück*
-
LV8ZMG
Messgerätehalter lang FV+ Gr. 1-3, Höhe 120mm, für Messgeäte 96x96mm
CHF 14.75 / Stück*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 30.35 / Stück*
-
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW500Stromwandler für LV NH1-3 500/5A 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW800Stromwandler für LV NH1-3 800/5A 5VA Klasse 1
CHF 73.70 / Stück* -
LVZW1000Stromwandler für LV NH1-3 1000/5A 5VA Klasse 1
CHF 98.30 / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
CHF 77.00 / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
CHF 77.00 / Stück* -
LVZW300K05Stromwandler E_ für LV NH1-3 300/5A 2, 5VA Klasse 0, 5S CH
CHF 87.20 / Stück* -
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW300K05GStromwandler 300/5A 2.5VA Kl.0.5s Geeicht
CHF 148.00 / Stück* -
LVZW401K05Stromwandler E_ für LV NH1-3 400/5A 5VA Klasse 0, 5S CH
CHF 95.80 / Stück* -
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
CHF 156.00 / Stück* -
LVZW601K05Stromwandler E_ für LV NH1-3 600/5A 5VA Klasse 0, 5S CH
CHF 95.80 / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
CHF 161.00 / Stück* -
LVZW801K05Stromwandler E_ für LV NH1-3 800/5A 5VA Klasse 0, 5S CH
CHF 109.50 / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
CHF 187.00 / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S CH
CHF 328.00 / Stück* -
LVZWB300GStromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
CHF 407.00 / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S CH
CHF 328.00 / Stück*
-
LVZAE8RAnschlusselement M8x30
CHF 10.55 / Stück*
-
LVZAK12Klemmscheibe M12
CHF 3.50 / Stück* -
LVZAK8Klemmscheibe M8
CHF 3.95 / Stück*
-
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
CHF 24.50 / Stück* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
CHF 14.50 / Stück* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
CHF 15.00 / Stück*
-
LVZGM12RGleitmutter M12 mit Druckfeder
CHF 5.35 / Stück* -
LVZGM8RGleitmutter M8 mit Druckfeder
CHF 5.35 / Stück*
-
LVZM8Einpressmutter M8
CHF 2.85 / Stück*
-
LVZSRKFStahlklemme fest zu NH1-NH3
CHF 53.00 / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V400 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V400 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V400 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V250 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2400 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2400 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH2
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe741 mm
-
Tiefe189 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom54 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
-
Verlustleistung bei Volllast156 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)13 %
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SG2STP
-

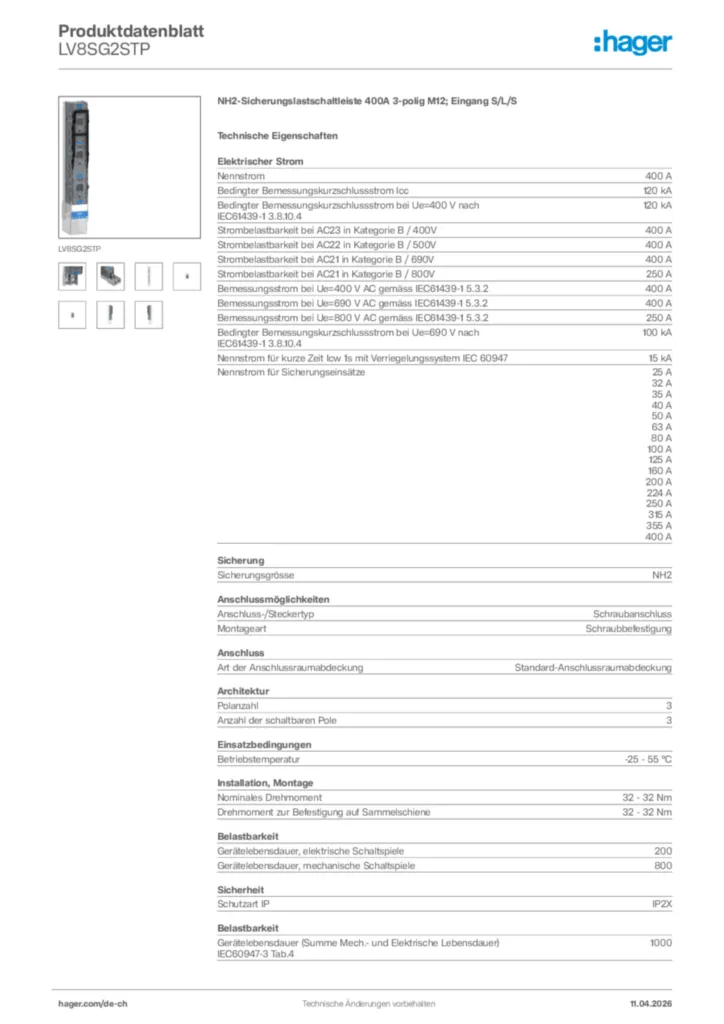

Produktdatenblatt
Hager Produktdatenblatt LV8SG2STP
NH2-Sicherungslastschaltleiste 400A 3-polig M12; Eingang S/L/S
PDF -
Montageanleitung
Montageanleitung International 2025-10-24
PDF17,72 MB
Montageanleitung de-DE 2026-04-28
PDF52,04 MB
Montageanleitung en-GB 2026-04-28
PDF39,54 MB
Montageanleitung fr-FR 2026-04-28
PDF49,85 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-12-08
PDF442,34 kB
Konformitätserklärung en-GB 2025-12-08
PDF426,41 kB
