Schweiz
AP-Verteiler Hager univers, Montageart Aufputz, Anzahl der Reihen 7, Breite in Teilungseinheiten 84, Schutzart IP44, Breite 550 mm, Höhe 1100 mm, Tiefe 160 mm, Werkstoff des Gehäuses Kunststoff, Farbe weiss, RAL-Nummer 9010, DIN-Schiene, mit Montageplatte, Art der Abdeckung Tür, Ausführung Deckel geschlossen, Signaldurchlassende Tür, Art der Schliessung Druckknopf
EAN-Nr.
3250612740376
E-nr.
822 070 144
VPE
1 St.
Rabattgruppe
F3
AP-Verteiler Hager univers 7-reihig media 84TE Tür IP44 550×1100×160mm FWB72K5
Preis*
CHF 673.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Montageplatte für Verteilergehäuse 13 product.page.accessories.products-available -
Einführungsflansch für Gehäuse 4 product.page.accessories.products-available -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 product.page.accessories.products-available -
Einbaufeld für Telekommunikation 2 product.page.accessories.products-available -
Tür/Bedienfeld 2 product.page.accessories.products-available -
Rangierfeld für Gehäuse 5 product.page.accessories.products-available
product.page.accessories.title-modal
-
UM00M0
Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
CHF 30.45 / St.* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
CHF 77.70 / St.* -
UZ32M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 500mm
CHF 126.00 / St.* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
CHF 80.20 / St.* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
CHF 123.00 / St.* -
UZ51M5Montageplatte, univers, für Telekom, 1feldig, für Schränke mit Höhe 800mm
CHF 87.50 / St.* -
UZ52M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 800mm
CHF 127.50 / St.* -
UZ62M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 950mm
CHF 141.50 / St.* -
UZ21M6Montageplatte, univers, 240x247mm, gelocht, mit Montageschrauben
CHF 45.15 / St.* -
UZ31M6Montageplatte, univers, 390x247mm, gelocht, mit Montageschrauben
CHF 50.30 / St.* -
UZ41M6Montageplatte, univers, 570x247mm, gelocht, mit Montageschrauben
CHF 56.70 / St.* -
UZ51M6Montageplatte, univers, 720x247mm, gelocht, mit Montageschrauben
CHF 70.20 / St.* -
UZ61M6Montageplatte, univers, 870x247mm, gelocht, mit Montageschrauben
CHF 76.80 / St.*
-
FZ425
Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/54
CHF 14.30 / St.* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
CHF 23.75 / St.* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
CHF 23.30 / St.* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
CHF 23.75 / St.*
-
FZ401
Verschlußstopfen, univers, Reparaturset
CHF 15.35 / St.*
-
VZ02MM
Multimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
CHF 18.85 / Paar* -
UM00H1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
CHF 52.50 / St.* -
UM00H2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
CHF 59.50 / St.* -
UM00K1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
CHF 55.20 / St.* -
UM00K2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
CHF 62.20 / St.*
-
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
CHF 12.55 / St.* -
UZ70F2Abschottung senkrecht für Feldverteiler Aufputz 1100mm hoch, mit Kabelkanal
CHF 34.45 / St.*
-
UN07ATragschienen, universN, 1050mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
CHF 32.20 / St.* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
CHF 6.80 / St.* -
UZ02B4Hutschiene, universN , 2feldig, zur Befestigung auf Tragschiene
CHF 13.05 / St.* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
CHF 28.35 / St.* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
CHF 25.70 / St.* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
CHF 5.35 / St.* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
CHF 8.75 / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
CHF 14.05 / St.*
-
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
CHF 53.20 / St.* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
CHF 93.50 / St.* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
CHF 21.85 / St.*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
CHF 29.70 / St.* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
CHF 30.55 / St.* -
UZ01A2Haubenturm-Oberteil, universZ, niedriges Niveau
CHF 1.70 / St.* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
CHF 6.55 / St.* -
UZ03A1Haubenturm-Unterteil, universZ, mit Riegel, 2-teilig, links+rechts
CHF 6.30 / St.* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
CHF 26.50 / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
CHF 9.75 / St.* -
UZ04A1Haubenturm doppelt, universZ, niedriges Niveau, mit Schrauben
CHF 3.80 / St.* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
CHF 10.55 / St.*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
CHF 20.65 / St.*
-
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
CHF 26.40 / St.* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
CHF 16.65 / St.* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
CHF 12.55 / St.* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
CHF 35.95 / St.* -
FZ837NSchubstangen, univers, für IP54 Schließung, Höhe 1100mm
CHF 105.00 / St.* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
CHF 11.45 / St.* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
CHF 125.00 / St.*
-
KN00AKlemmenträger QC Universaladapter
CHF 4.90 / St.*
-
FZ707Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
CHF 29.90 / St.* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
CHF 6.95 / St.*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
CHF 3.70 / St.*
-
UM00H0Blechträger univers, für FLF modules Typ13 Gr.I und II
CHF 23.55 / St.*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen8
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen7
-
Anzahl Reihen7
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module84
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe165 mm
-
Einbauhöhe1100 mm
-
Einbaubreite550 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Anschlussmöglichkeiten
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK09
-
Schutzart IPIP44
-
SchliessungstypStangenschloss, Ohne Schloss
-
Glühdrahttest750 °C
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB72K5
-
GeneratedProductDatasheet

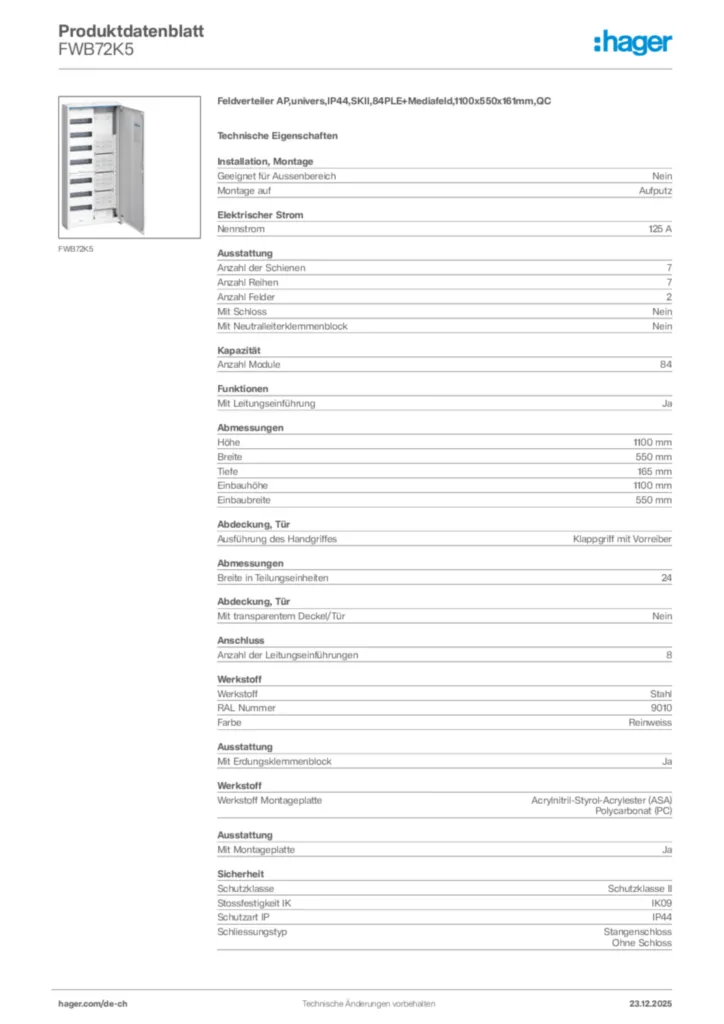

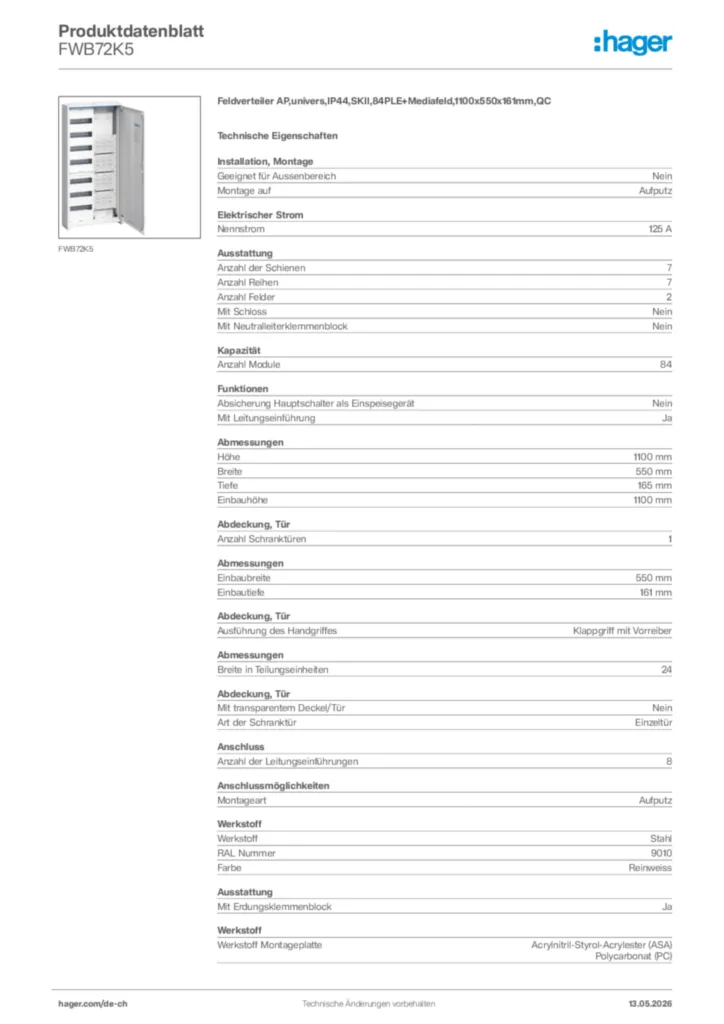

Hager Produktdatenblatt FWB72K5
