AP-Verteiler Hager univers, Montageart Aufputz, Anzahl der Reihen 4, Breite in Teilungseinheiten 96, Schutzart IP30, Breite 550 mm, Höhe 650 mm, Tiefe 160 mm, Werkstoff des Gehäuses Stahl, Farbe reinweiss, RAL-Nummer 9010, DIN-Schiene, Ausführung Deckel mit Ausschnitt
EAN-Nr.
3250612736577
E-nr.
822 041 324
VPE
1 Stück
Rabattgruppe
F3
AP-Verteiler Hager univers 4-reihig 96TE IP30 550×650×160mm FWB42T1S
Preis*
CHF 352.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 5 Produkte verfügbar -
Tür/Bedienfeld 5 Produkte verfügbar -
Montageschiene 9 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 3 Produkte verfügbar -
Einbaufeld für Telekommunikation 3 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 3 Produkte verfügbar
Optionales Zubehör
-
FZ428
Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
CHF 26.85 / Stück* -
FZ425Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/54
CHF 13.45 / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
CHF 22.30 / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
CHF 21.90 / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
CHF 22.30 / Stück*
-
FZ104N
Tür, univers, rechts, transparent, für Schrank H:650xB:550mm
CHF 167.00 / Stück* -
FZ006NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 650x550mm
CHF 128.50 / Stück* -
FZ006NMTür univers rechts, Media, geschlitzt, RAL 9010, f. Schrank IP3X, 650x550mm
CHF 206.00 / Stück* -
FZ006NM2Tür univers rechts, Multimedia, geschloss., RAL9010, f.Schrank IP44, 650x550mm
CHF 200.00 / Stück* -
FZ006NVTür, univers, rechts, geschlitzt, m.90SL, RAL 9010 für Schrank IP3X 650x550mm
CHF 117.00 / Stück*
-
UN04A
Tragschienen, universN, 600mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
CHF 26.80 / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
CHF 6.45 / Stück* -
UZ02B4Hutschiene, universN , 2feldig, zur Befestigung auf Tragschiene
CHF 12.40 / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
CHF 19.35 / Stück* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
CHF 26.65 / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
CHF 24.15 / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
CHF 5.00 / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
CHF 8.20 / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
CHF 13.20 / Stück*
-
UZ01F1
Abschottung waagerecht für Feldverteiler Aufputz, 1feldig, schraubbar
CHF 14.50 / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
CHF 11.80 / Stück* -
UZ40F2Abschottung senkrecht für Feldverteiler Aufputz 650mm hoch, mit Kabelkanal
CHF 23.25 / Stück*
-
UN41TN
Einbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
CHF 159.00 / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
CHF 182.50 / Stück* -
UM41UKTraggerüst mit Kunststoff-Montageplatte für Multimedia-Anwendungen, 600x250mm
CHF 117.50 / Stück*
-
FZ401
Verschlußstopfen, univers, Reparaturset
CHF 14.40 / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
CHF 22.95 / Stück* -
FZ913Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
CHF 9.30 / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
CHF 3.45 / Stück*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
CHF 28.25 / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
CHF 29.05 / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
CHF 26.45 / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
CHF 7.55 / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
CHF 6.20 / Stück* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
CHF 24.90 / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
CHF 9.15 / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
CHF 9.90 / Stück*
-
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
CHF 42.25 / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
CHF 45.60 / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
CHF 41.80 / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
CHF 53.80 / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
CHF 54.20 / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
CHF 28.60 / Stück* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
CHF 74.00 / Stück* -
UZ32M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 500mm
CHF 120.00 / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
CHF 76.30 / Stück* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
CHF 117.00 / Stück* -
UZ21M6Montageplatte, univers, 240x247mm, gelocht, mit Montageschrauben
CHF 43.00 / Stück* -
UZ31M6Montageplatte, univers, 390x247mm, gelocht, mit Montageschrauben
CHF 47.90 / Stück* -
UZ41M6Montageplatte, univers, 570x247mm, gelocht, mit Montageschrauben
CHF 54.00 / Stück*
-
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
CHF 89.00 / Stück* -
US42A1Berührungsschutzabdeckung universN 600x500mm geschlossen
CHF 97.20 / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
CHF 20.55 / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
CHF 19.40 / Stück*
-
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 Stück
CHF 16.45 / Set* -
UZ006Papierstreifen, universN, Satz = 5 Bögen (60 Streifen)
CHF 15.45 / Set*
-
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
CHF 15.65 / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
CHF 11.80 / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
CHF 11.50 / Stück*
-
FZ022BBlendrahmen, universZ, 2-feldig, für Schrankgröße650x550mm
CHF 195.00 / Stück*
-
KN00AKlemmenträger QC Universaladapter
CHF 4.60 / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
CHF 6.50 / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
CHF 13.85 / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
CHF 31.10 / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
CHF 29.70 / Stück*
-
UM00H1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
CHF 49.30 / Stück* -
UM00H2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
CHF 55.90 / Stück* -
UM00K1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
CHF 51.90 / Stück* -
UM00K2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
CHF 58.50 / Stück*
-
UM00H0Blechträger univers, für FLF modules Typ13 Gr.I und II
CHF 22.15 / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen8
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen8
-
Anzahl Reihen4
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module96
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe650 mm
-
Breite550 mm
-
Tiefe165 mm
-
Einbauhöhe650 mm
-
Einbaubreite550 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren0
-
Anzahl der Schlösser0
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK05
-
Schutzart IPIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB42T1S
-

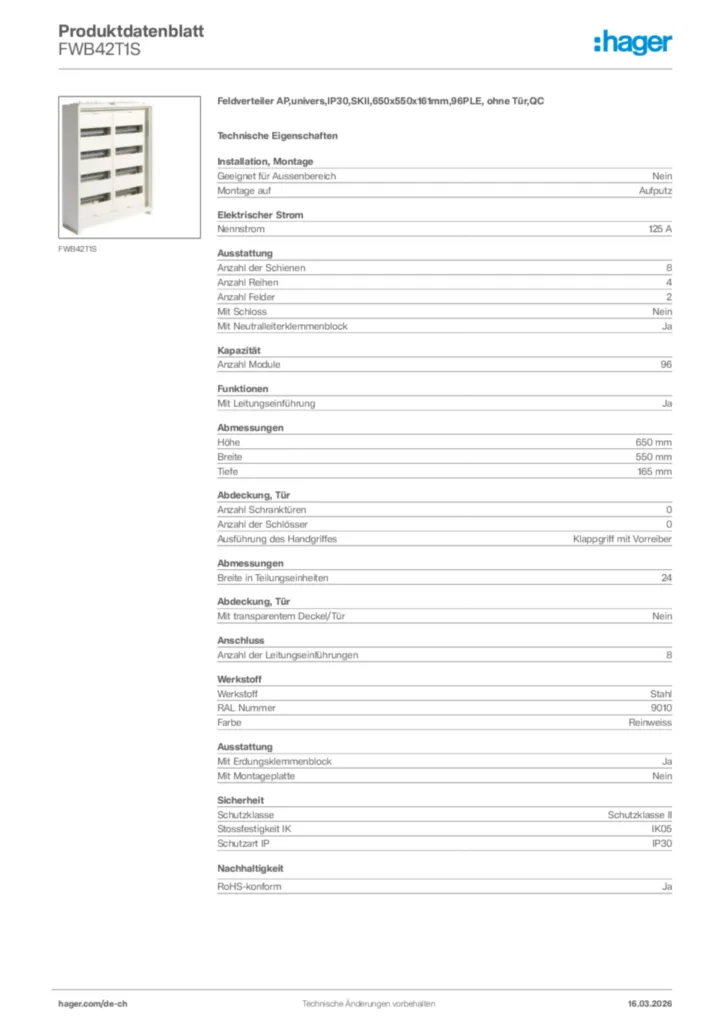

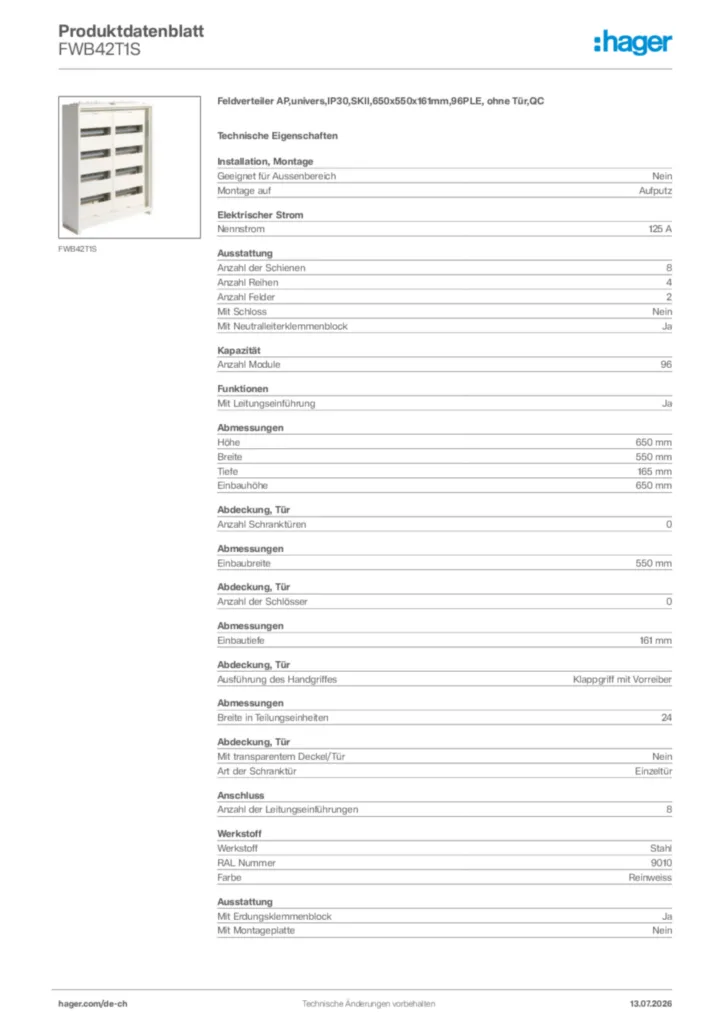

Produktdatenblatt
Hager Produktdatenblatt FWB42T1S
Feldverteiler AP,univers,IP30,SKII,650x550x161mm,96PLE, ohne Tür,QC
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung International 2026-03-25
PDF1,88 MB
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
BIM Revit Objekte
BIM Revit Objekte de-CH 2026-02-12
RFA1,30 MB
BIM Revit Objekte de-CH 2026-02-12
RFA1,32 MB
BIM Revit Objekte en-GB 2026-02-12
RFA1,32 MB
BIM Revit Objekte en-GB 2026-02-12
RFA1,30 MB
BIM Revit Objekte fr-CH 2026-02-12
RFA1,31 MB
BIM Revit Objekte fr-CH 2026-02-12
RFA1,32 MB
BIM Revit Objekte it-CH 2026-02-12
RFA1,33 MB
BIM Revit Objekte it-CH 2026-02-12
RFA1,31 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,36 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,35 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,38 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,36 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,36 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,38 MB
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,36 MB
Range Univers enclosures for CH (Lang. : en) IP30 with installation System surface mounted hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,35 MB
Range Univers enclosures for CH (Lang. : en) IP30 with installation System surface mounted no hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,35 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Handbuch en-GB 2016-02-10
PDF23,14 MB
Handbuch en-GB 2026-05-13
PDF34,45 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
