Jistič 2-pólový, jmenovitý proud 63 A, charakteristika D, vypínací schopnost 10 kA pro spolehlivou ochranu vedení proti přetížení a zkratu. Tyto jističe jsou vybaveny třmenovými svorkami pro připojení vodičů. Určeny jsou především pro použití v bytové výstavbě a komerčních provozech ve kterých lze očekávat vyšší zkratové proudy. V rámci příslušenství jsou dodávány pomocné a signální kontakty, podpěťová spoušť a vypínací cívka.

EAN

3250614611674

Balení

6 ks

Jistič 2- pólový 63A, charakteristika D, 10 kA NDN263

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

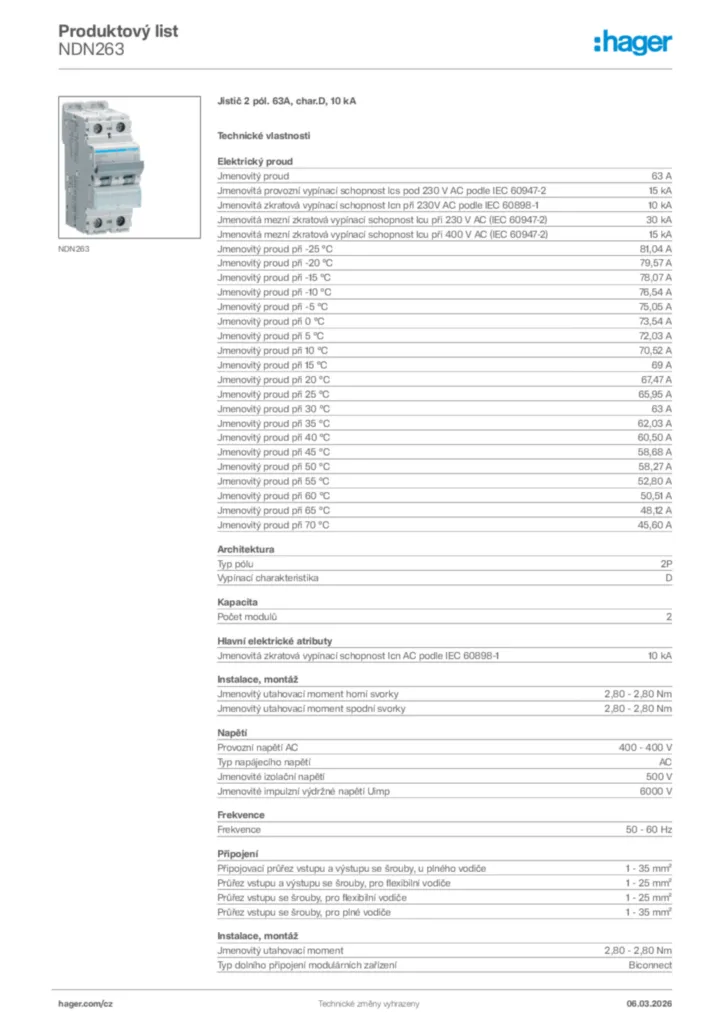

Stáhnout technický list

Dokončete svůj systém

Modulární fázová přípojnice 4 dostupné produkty
Uzamykací blokovací funkce 2 dostupné produkty
Funkce oddělení fází 1 dostupné produkty
Kryt svorek 1 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Podpěťová cívka 1 dostupné produkty

Technické vlastnosti

Jmenovitý proud

63 A
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-2

15 kA
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-1

10 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

30 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

15 kA
Jmenovitý proud při -25 °C

81,04 A
Jmenovitý proud při -20 °C

79,57 A
Jmenovitý proud při -15 °C

78,07 A
Jmenovitý proud při -10 °C

76,54 A
Jmenovitý proud při -5 °C

75,05 A
Jmenovitý proud při 0 °C

73,54 A
Jmenovitý proud při 5 °C

72,03 A
Jmenovitý proud při 10 °C

70,52 A
Jmenovitý proud při 15 °C

69 A
Jmenovitý proud při 20 °C

67,47 A
Jmenovitý proud při 25 °C

65,95 A
Jmenovitý proud při 30 °C

63 A
Jmenovitý proud při 35 °C

62,03 A
Jmenovitý proud při 40 °C

60,50 A
Jmenovitý proud při 45 °C

58,68 A
Jmenovitý proud při 50 °C

58,27 A
Jmenovitý proud při 55 °C

52,80 A
Jmenovitý proud při 60 °C

50,51 A
Jmenovitý proud při 65 °C

48,12 A
Jmenovitý proud při 70 °C

45,60 A

Typ pólu

2P
Vypínací charakteristika

D

Počet modulů

2

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

10 kA

Jmenovitý utahovací moment horní svorky

2,80 - 2,80 Nm
Jmenovitý utahovací moment spodní svorky

2,80 - 2,80 Nm
Jmenovitý utahovací moment

2,80 - 2,80 Nm
Typ dolního připojení modulárních zařízení

Biconnect
Typ horního připojení modulárních zařízení

Šroubová svorka
Možnost montáže v úhlu 360°

Ano

Provozní napětí AC

400 - 400 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

6 000 V

Frekvence

50 - 60 Hz

Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1 - 35 mm²
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro plné vodiče

1 - 35 mm²

Stupeň krytí IP

IP20
Vzdálenost od mřížky

60 mm

Stupeň znečištění podle IEC 60664/IEC 60947-2

2
Provozní teplota

-25 - 70 °C

Celkový ztrátový výkon při jmenovitém proudu

13,10 W

Elektrická životnost v počtu cyklů

4 000
Mechanická životnost v cyklech

20 000

Typ připojení

Šroubová svorka
Zarovnání horního připojení pro modulární zařízení

Zarovnaná svorka
Zarovnání dolního připojení pro modulární zařízení

Zarovnaná svorka

Výška

83 mm
Šířka

35 mm
Hloubka

70 mm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
