Rozvaděč zapuštěný multimediální série univers FWU, krytí IP30, třída izolace II, rozměry 950x550x112 mm, určený pro vnitřní prostředí. Vybaven odnímatelným rámem s plnými plechovými dveřmi, barvy RAL 9010 (bílá). Určen pro běžné modulové přístroje (72 modulů) do 125 A, s odděleným prostorem pro instalaci multimediálních prvků na montážní desky.
EAN
3250610660126
Balení
1 ks
Rozvaděč zapuštěný FWU IP30, tř. II, multimed., 950x550x112, 72M+MP, plné dveře FWU62K2
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Montážní příslušenství 6 dostupné produkty -
Patch panel pro rozvaděč 5 dostupné produkty -
Oddělovací deska pro elektroměry/rozvaděče 1 dostupné produkty -
Lišta DIN 4 dostupné produkty -
Montážní deska pro rozvaděč 5 dostupné produkty -
Běžné příslušenství 1 dostupné produkty
Dokončete svůj systém
-
VZ405N
Příchytka pro montáž rozvaděč VH/FWU do dutých příček
-
UZ01A2Držák krytu univers N, vrchní díl nízký
-
UZ03A1Plastový spodní díl pro upevnění PVC krytu, univers N, se zajištěn
-
U84TKoncový izolační držák DIN lišty, univers N, (2 ks)
-
FZ279Sada pro zapuštění rozvaděče FWU o 12 mm
-
VZ340Upevňovací sada 200 mm pro montáž přístrojů na perforovanou desku
-
FZ12MK
Patch panel prázdný pro montáž prvku 12 x Keystone JACK na lištu DIN
-
FZ12MMOPatch panel prázdný pro montáž prvku 12 x (E-DAT Format) na lištu DIN
-
VZ02MMDržák multimediálních prvku dvoudílný, plastový
-
UM00K3Patch panel pro 10x E-dat keyston a 2x zásuvku 230V
-
UM00K4Patch panel pro 24x E-dat keyston
-
FZ597Vložkový zámek do FZ598 pro rozvaděč FW2
-
FZ452NDveřní uzávěr, s klíčem typ 405 pro skříně univers IP44
-
FZ597NDveřní zámek univers se 2 klíčky č. 1242E
-
FZ598Dveřní uzávěr univerzální plastový
-
FZ453Zámek pro skříně univers IP43, klíč 455
-
FZ451Dveřní uzávěr univers, vnější čtyřhran 7x7 mm
-
FZ450Dveřní uzávěr univers, vnější trojhran 7x7 mm
-
FZ598NDveřní uzávěr se sklopným uchycením, náhradní díl
-
UN31TNMultimediální montážní deska pro univers FWx3, 250x450mm
-
UN41TNMultimediální montážní deska pro univers FWx4, 250x600mm
-
UN42TNMultimediální montážní deska pro univers FWx4, 500x600mm
-
UN51TNMultimediální montážní deska pro univers FWx5, 250x750mm
-
UN61TNMultimediální montážní deska pro univers FWx6, 250x900mm
Technické vlastnosti
Připojení
-
Počet vstupů potrubí4
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážZapuštěná montáž, Dutá příčka
Elektrický proud
-
Jmenovitý proud125 A
Vybavení
-
Počet lišt12
-
Počet řad v rozvaděči6
-
Počet polí v šířce2
-
ZámekNe
-
Má neutrální svorkovniciAno
-
Má uzemňovací svorkovniciNe
-
Montážní deskaAno
Kapacita
-
Počet modulů72
Funkce
-
Má ochranný hlavní vypínačNe
Rozměry
-
Výška1 003 mm
-
Šířka603 mm
-
Hloubka125 mm
-
Vestavěná výška952 mm
-
Vestavěná šířka560 mm
-
Vestavěná hloubka112 mm
-
Počet jednotek šířky24
Kryt, dveře
-
Počet dveří rozvaděče1
-
Typ rukojetiZápadka
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeJednokřídlé dveře
Materiál
-
MateriálOcel
-
Kód RAL9010
-
BarvaBílá
-
Materiál montážní deskyUmělá hmota
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK07
-
Stupeň krytí IPIP30
-
Typ uzamčeníBez zámku
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

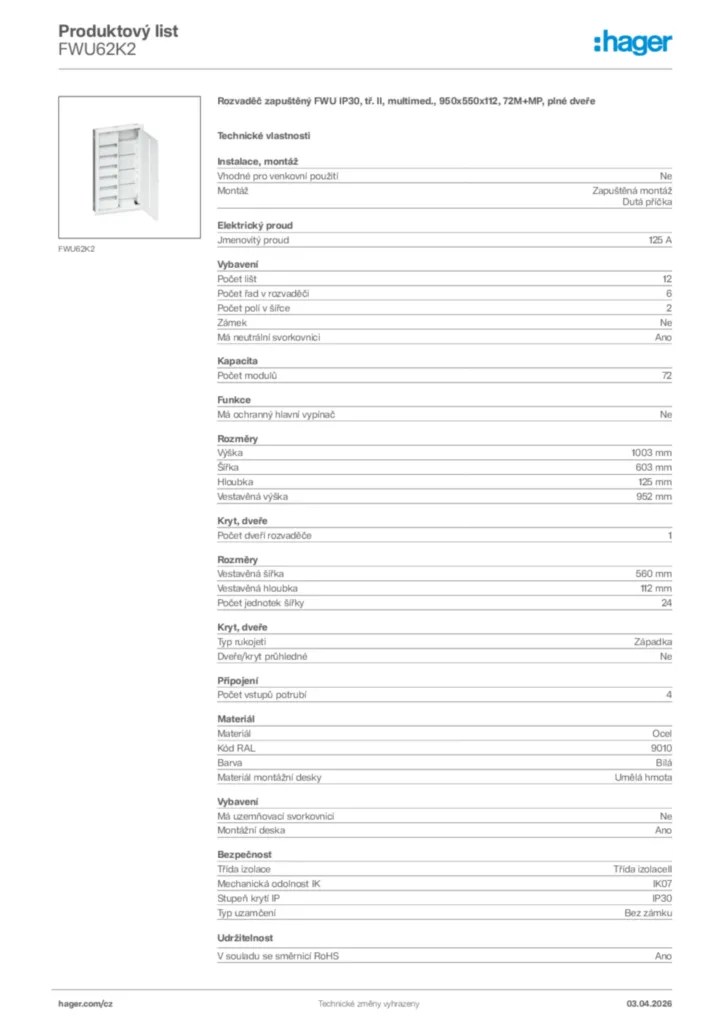

Datový list produktu
Hager Generováno - Datový list produktu FWU62K2
Rozvaděč zapuštěný FWU IP30, tř. II, multimed., 950x550x112, 72M+MP, plné dveře
PDF -
Návod k použití
Návod k použití International 2015-05-08
PDF673,51 kB -
Instalační návod
Instalační návod International 2021-12-08
PDF11,44 MB -
Příručka
Handbook en-GB 2023-04-11
Příručka en-GB 2023-04-11
PDF5,83 MB -
Prohlášení o shodě
Declaration
Prohlášení o shodě International 2023-05-12
PDF332,34 kB
Declaration
Prohlášení o shodě International 2022-08-29
PDF143,25 kB
Declaration
Prohlášení o shodě International 2021-01-08
PDF289,50 kB
Declaration
Prohlášení o shodě International 2022-03-09
PDF1,44 MB
