EAN

3250611620969

Balení

1 ks

Proudový chránič 4 pól. 80A / 0,3 A, typ A/S, 10 kA CPA680D

Name: CPA680D
Brand: Hager
SKU: CPA680D

Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod

Následné produkty:

CPA684D

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace

Dokončete svůj systém

Uzamykací blokovací funkce 2 dostupné produkty
Funkce oddělení fází 1 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Podpěťová cívka 1 dostupné produkty
Vypínací spoušť 2 dostupné produkty
Podpěťová a přepěťová ochrana 1 dostupné produkty

Technické vlastnosti

Typ pólu

3P+N

Jmenovitý proud

80 A
Jmenovitý reziduální provozní proud Idn

300 mA
Vypínací a otevírací kapacita Idm

1,25 kA
Jmenovitý podmíněný zkratový proud Inc podle EN 61008-1

10 kA
Jmenovitý proud při -25 °C

80 A
Jmenovitý proud při -20 °C

80 A
Jmenovitý proud při -15 °C

80 A
Jmenovitý proud při -10 °C

80 A
Jmenovitý proud při -5 °C

80 A
Jmenovitý proud při 0 °C

80 A
Jmenovitý proud při 5 °C

80 A
Jmenovitý proud při 10 °C

80 A
Jmenovitý proud při 15 °C

80 A
Jmenovitý proud při 20 °C

80 A
Jmenovitý proud při 25 °C

80 A
Jmenovitý proud při 30 °C

80 A
Jmenovitý proud při 35 °C

80 A
Jmenovitý proud při 40 °C

80 A
Jmenovitý proud při 45 °C

80 A
Jmenovitý proud při 50 °C

80 A
Jmenovitý proud při 55 °C

80 A
Jmenovitý proud při 60 °C

80 A
Jmenovitý proud při 65 °C

80 A
Jmenovitý proud při 70 °C

80 A

Jmenovitý utahovací moment horní svorky

3,60 - 3,60 Nm
Jmenovitý utahovací moment spodní svorky

3,60 - 3,60 Nm
Typ dolního připojení modulárních zařízení

Biconnect
Odnímatelná horní část

Ano

Provozní napětí AC

230 - 400 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

500 V
Hodnota dielektrické pevnosti výkonové frekvence

2 kV
Jmenovité impulzní výdržné napětí Uimp

4 000 V
Jmenovité impulzní výdržné napětí Uimp IEC 60947-3

6 000 V
Maximální provozní napětí

440 V

Frekvence

50 - 50 Hz

Počet modulů

4

Vhodné pro lišty DIN

Ano

Stupeň krytí IP

IP20

Průřez výstupu se šrouby pro plné vodiče

1 - 50 mm²
Průřez výstupu se šrouby, pro flexibilní vodiče

1 - 35 mm²

Celkový ztrátový výkon při jmenovitém proudu

15,80 W

Max. nadmořská výška

2 000 m
Provozní teplota

-25 - 70 °C

Elektrická životnost v počtu cyklů

10 000
Mechanická životnost v cyklech

20 000

Typ připojení

Šroubová svorka
Zarovnání horního připojení pro modulární zařízení

Zarovnaná svorka
Zarovnání dolního připojení pro modulární zařízení

Zarovnaná svorka

Výška

85 mm
Šířka

72 mm
Hloubka

70 mm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Certifikace a dokumenty

Hager REACH declaration CPA680D

PDF

Hager RoHS report CPA680D

PDF

Ke stažení

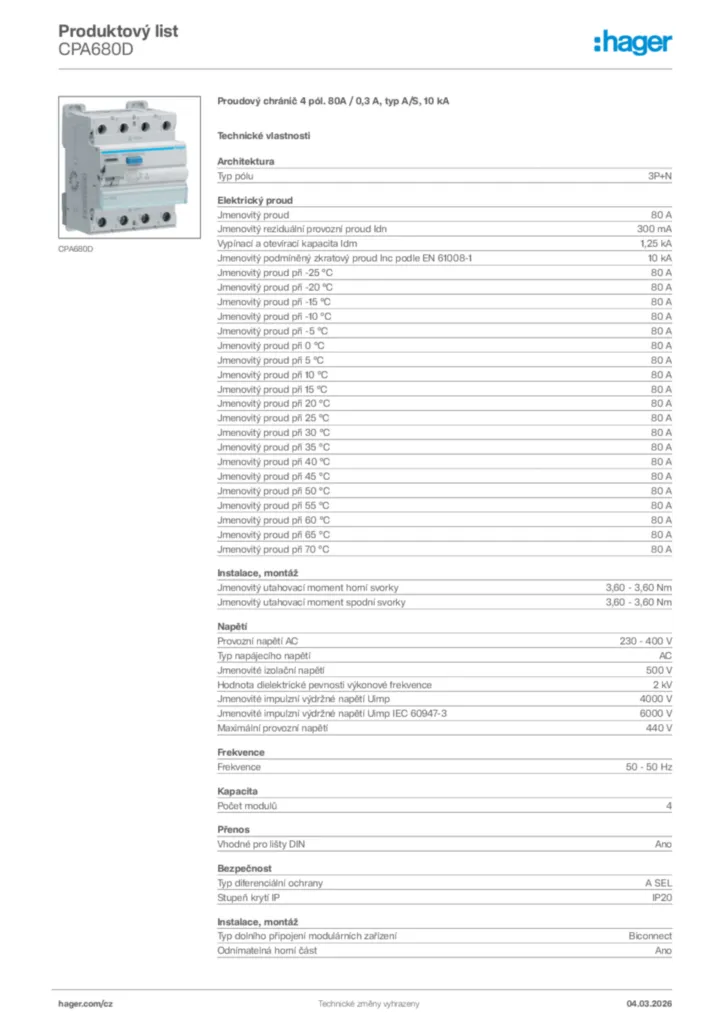

Obrázek produktu CPA680D
Declaration of conformity

Declaration of conformity en-GB 2025-01-15

PDF

1,04 MB

Více dokumentace
