Proudový chránič 4 pól. 125A / 0,03 A, typ A, 10 kA CDA690
EAN
3250611624387
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Uzamykací blokovací funkce 2 dostupné produkty -
Funkce oddělení fází 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová a přepěťová ochrana 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Architektura
-
Typ pólu3P+N
Elektrický proud
-
Jmenovitý proud125 A
-
Jmenovitý reziduální provozní proud Idn30 mA
-
Vypínací a otevírací kapacita Idm1,25 kA
-
Jmenovitý podmíněný zkratový proud Inc podle EN 61008-110 kA
-
Jmenovitý proud při -25 °C125 A
-
Jmenovitý proud při -20 °C125 A
-
Jmenovitý proud při -15 °C125 A
-
Jmenovitý proud při -10 °C125 A
-
Jmenovitý proud při -5 °C125 A
-
Jmenovitý proud při 0 °C125 A
-
Jmenovitý proud při 5 °C125 A
-
Jmenovitý proud při 10 °C125 A
-
Jmenovitý proud při 15 °C125 A
-
Jmenovitý proud při 20 °C125 A
-
Jmenovitý proud při 25 °C125 A
-
Jmenovitý proud při 30 °C125 A
-
Jmenovitý proud při 35 °C125 A
-
Jmenovitý proud při 40 °C125 A
-
Jmenovitý proud při 45 °C120 A
-
Jmenovitý proud při 50 °C115 A
-
Jmenovitý proud při 55 °C110 A
-
Jmenovitý proud při 60 °C100 A
-
Jmenovitý proud při 65 °C95 A
-
Jmenovitý proud při 70 °C90 A
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky3,60 - 3,60 Nm
-
Jmenovitý utahovací moment spodní svorky3,60 - 3,60 Nm
-
Typ horního připojení modulárních zařízeníŠroubová svorka
-
Typ dolního připojení modulárních zařízeníBiconnect
Napětí
-
Provozní napětí AC240 - 415 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Hodnota dielektrické pevnosti výkonové frekvence2 kV
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Jmenovité impulzní výdržné napětí Uimp IEC 60947-36 000 V
-
Maximální provozní napětí456 V
Frekvence
-
Frekvence50 - 50 Hz
Kapacita
-
Počet modulů4
Přenos
-
Vhodné pro lišty DINAno
Bezpečnost
-
Typ diferenciální ochranyA
-
Stupeň krytí IPIP20
Připojení
-
Průřez výstupu se šrouby pro plné vodiče1 - 50 mm²
-
Průřez výstupu se šrouby, pro flexibilní vodiče1 - 35 mm²
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu29,20 W
Podmínky použití
-
Max. nadmořská výška2 000 m
-
Provozní teplota-25 - 40 °C
Trvanlivost
-
Elektrická životnost v počtu cyklů10 000
-
Mechanická životnost v cyklech20 000
Konektivita
-
Typ připojeníŠroubová svorka
-
Zarovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Zarovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška85 mm
-
Šířka72 mm
-
Hloubka70 mm
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

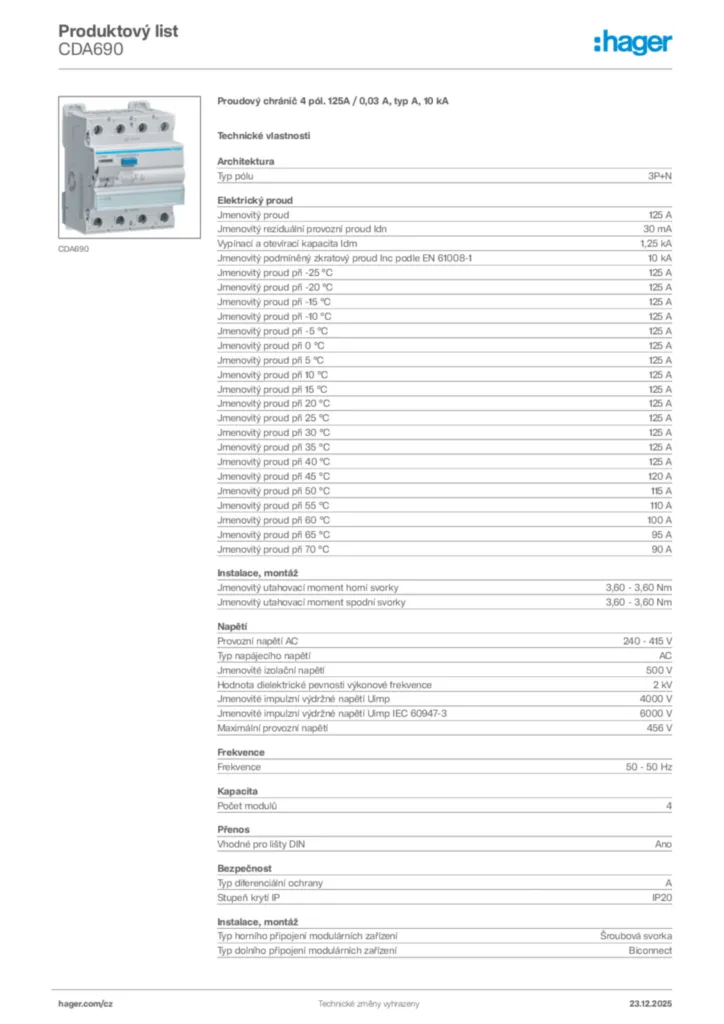

Product datasheet
