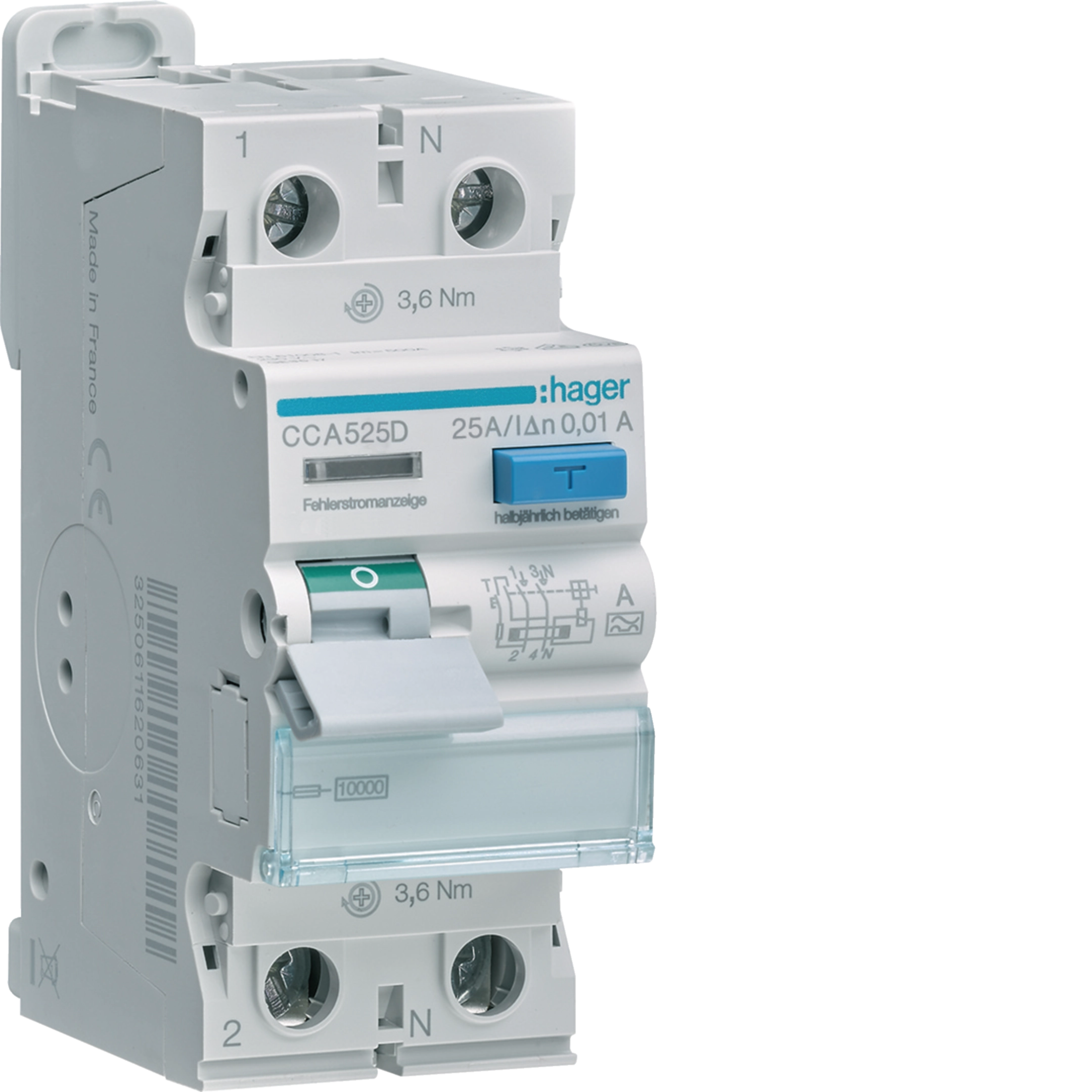

Proudový chránič 2 pól. 25A / 0,01 A, typ A, 10 kA CCA525D
EAN
3250611620587
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Adaptér lišty DIN 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Zobrazit více 4 další dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Architektura
-
Typ pólu1P+N
Elektrický proud
-
Jmenovitý proud25 A
-
Jmenovitý reziduální provozní proud Idn10 mA
-
Vypínací a otevírací kapacita Idm0,50 kA
-
Jmenovitý podmíněný zkratový proud Inc podle EN 61008-110 kA
-
Jmenovitý proud při -25 °C25 A
-
Jmenovitý proud při -20 °C25 A
-
Jmenovitý proud při -15 °C25 A
-
Jmenovitý proud při -10 °C25 A
-
Jmenovitý proud při -5 °C25 A
-
Jmenovitý proud při 0 °C25 A
-
Jmenovitý proud při 5 °C25 A
-
Jmenovitý proud při 10 °C25 A
-
Jmenovitý proud při 15 °C25 A
-
Jmenovitý proud při 20 °C25 A
-
Jmenovitý proud při 25 °C25 A
-
Jmenovitý proud při 30 °C25 A
-
Jmenovitý proud při 35 °C25 A
-
Jmenovitý proud při 40 °C25 A
-
Jmenovitý proud při 45 °C25 A
-
Jmenovitý proud při 50 °C25 A
-
Jmenovitý proud při 55 °C25 A
-
Jmenovitý proud při 60 °C25 A
-
Jmenovitý proud při 65 °C25 A
-
Jmenovitý proud při 70 °C25 A
Hlavní elektrické atributy
-
Jmenovitý utahovací moment horní svorky3,60 - 3,60 Nm
-
Jmenovitý utahovací moment svorky, dolní3,60 - 3,60 Nm
Napětí
-
Provozní napětí AC230 - 230 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Hodnota dielektrické pevnosti výkonové frekvence2 kV
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Jmenovité impulzní výdržné napětí Uimp IEC 60947-36 000 V
-
Maximální provozní napětí253 V
Frekvence
-
Frekvence50 - 50 Hz
Kapacita
-
Počet modulů2
Přenos
-
Vhodné pro lišty DINAno
Bezpečnost
-
Typ diferenciální ochranyA
-
Stupeň krytí IPIP20
Instalace, montáž
-
Typ horního připojení modulárních zařízeníŠroubová svorka
-
Typ dolního připojení modulárních zařízeníBiconnect
Připojení
-
Průřez výstupu se šrouby pro plné vodiče1 - 25 mm²
-
Průřez výstupu se šrouby, pro flexibilní vodiče1 - 16 mm²
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu2,96 W
Podmínky použití
-
Výška n.m.2 000 m
Trvanlivost
-
Elektrická životnost v počtu cyklů10 000
-
Mechanická životnost v cyklech20 000
Konektivita
-
Typ konektoru/zástrčkyŠroubová svorka
-
Vyrovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Vyrovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška85 mm
-
Šířka36 mm
-
Hloubka70 mm
