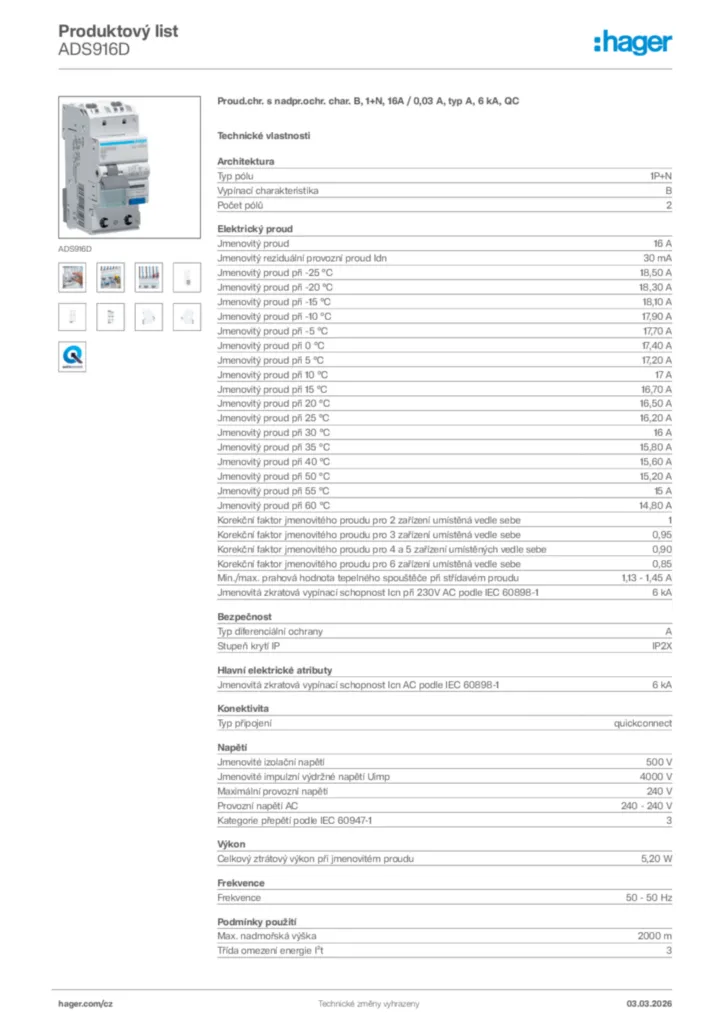

Proud.chr. s nadpr.ochr. char. B, 1+N, 16A / 0,03 A, typ A, 6 kA, QC ADS916D
EAN
3250611068143
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Strom připojovacích kabelů pro rozvaděče 5 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Podpěťová a přepěťová ochrana 1 dostupné produkty -
Zobrazit více 9 další dostupné produkty
Dokončete svůj systém
-
K67E
Propojovací vodič NYAF 6 mm², 250 mm, kolík - kolík
-
K67FPropojovací vodič NYAF 6 mm², 100 mm, vidlička - vidlička
-
K67GPropojovací vodič NYAF 6 mm², 250 mm, vidlička - vidlika
-
K67LPropojovací vodič NYAF 10 mm², 250 mm, vidlička - vidlička
-
K67MPropojovací vodič NYAF 10 mm², 250 mm, kolík - kolík
-
KDN263AHřebenová přípojnice 2P, 63A, 10mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN263BHřebenová přípojnice 2P, 63A, 10mm2/1m k propojení 56ks 2pól. přístrojů
-
KDN280AHřebenová přípojnice 2P, 80A, 16mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN280BHřebenová přípojnice 2P, 80A, 16mm2/1m k propojení 56ks 2pól. přístrojů
-
KDN451DHřebenová přípojnice 3P+N, 16mm2/12mod. pro 6ks přístrojů 1+N (L1+N,L2+N,L3+N)
-
KDN451EHřebenová přípojnice 3P+N, 16mm2/1m pro 28ks přístrojů 1+N (L1+N,L2+N,L3+N)
Technické vlastnosti
Architektura
-
Typ pólu1P+N
-
Vypínací charakteristikaB
Elektrický proud
-
Jmenovitý proud16 A
-
Jmenovitý reziduální provozní proud Idn30 mA
-
Jmenovitý proud při -25 °C18,50 A
-
Jmenovitý proud při -20 °C18,30 A
-
Jmenovitý proud při -15 °C18,10 A
-
Jmenovitý proud při -10 °C17,90 A
-
Jmenovitý proud při -5 °C17,70 A
-
Jmenovitý proud při 0 °C17,40 A
-
Jmenovitý proud při 5 °C17,20 A
-
Jmenovitý proud při 10 °C17 A
-
Jmenovitý proud při 15 °C16,70 A
-
Jmenovitý proud při 20 °C16,50 A
-
Jmenovitý proud při 25 °C16,20 A
-
Jmenovitý proud při 30 °C16 A
-
Jmenovitý proud při 35 °C15,80 A
-
Jmenovitý proud při 40 °C15,60 A
-
Jmenovitý proud při 50 °C15,20 A
-
Jmenovitý proud při 55 °C15 A
-
Jmenovitý proud při 60 °C14,80 A
-
Korekční faktor jmenovitého proudu pro 2 zařízení umístěná vedle sebe1
-
Korekční faktor jmenovitého proudu pro 3 zařízení umístěná vedle sebe0,95
-
Korekční faktor jmenovitého proudu pro 4 a 5 zařízení umístěných vedle sebe0,90
-
Korekční faktor jmenovitého proudu pro 6 zařízení umístěná vedle sebe0,85
-
Min./max. prahová hodnota tepelného spouštěče při střídavém proudu1,13 - 1,45 A
Bezpečnost
-
Typ diferenciální ochranyA
-
Stupeň krytí IPIP2X
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
Konektivita
-
Typ konektoru/zástrčkyZásuvná přípojka
Napětí
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Maximální provozní napětí240 V
-
Provozní napětí AC240 - 240 V
-
Kategorie přepětí podle IEC 60947-13
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu5,20 W
Frekvence
-
Frekvence50 - 50 Hz
Podmínky použití
-
Výška n.m.2 000 m
-
Třída omezení energie I²t3
-
Provozní teplota-25 - 40 °C
-
Teplota skladu/transportu-25 - 70 °C
Trvanlivost
-
Elektrická životnost v počtu cyklů2 000
-
Mechanická životnost v cyklech2 000
Připojení
-
Průřez vstupu se šrouby, pro flexibilní vodiče1,5 - 4,0 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1,5 - 4,0 mm²
Instalace, montáž
-
Jmenovitý utahovací moment2,1 - 2,1 Nm
-
Typ horního připojení modulárních zařízeníZásuvná přípojka
-
Typ dolního připojení modulárních zařízeníBiconnect, quickbusbar
Kapacita
-
Počet modulů2
Rozměry
-
Výška94 mm
-
Šířka35 mm
-
Hloubka68 mm
Přenos
-
Vhodné pro lišty DINAno
