Proud.chr. s nadpr.ochr. char. C, 1+N, 13A / 0,03 A, typ A, 6 kA ADA963D

Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace

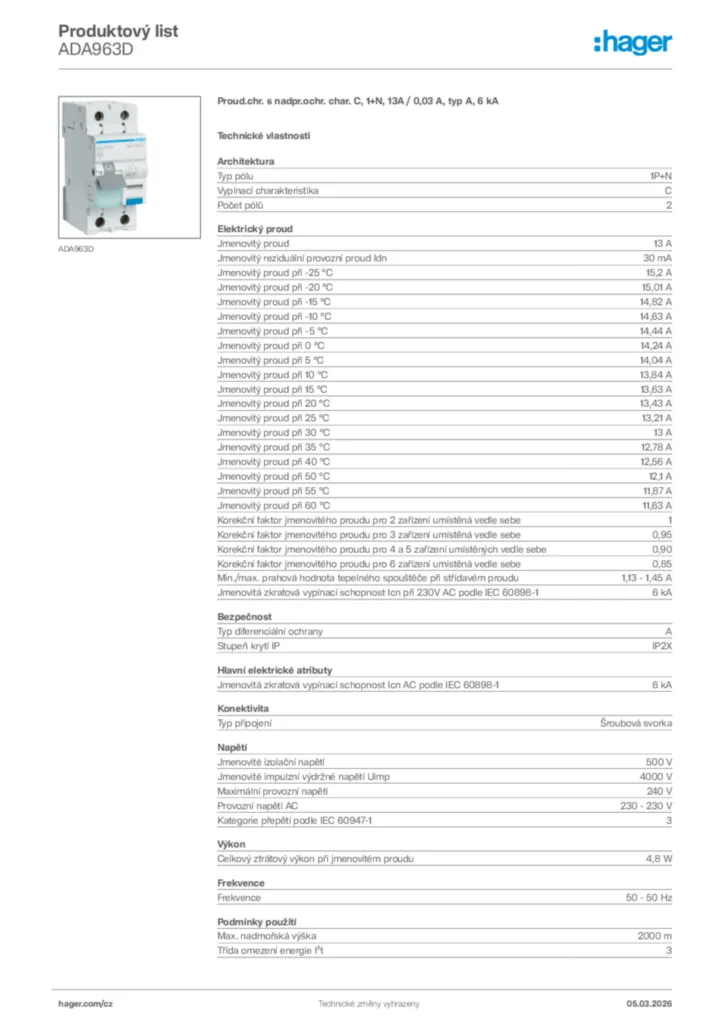

Stáhnout technický list

Dokončete svůj systém

Blok kontaktů pomocných zařízení 2 dostupné produkty
Ochranný kryt/páska pro fázovou přípojnici 2 dostupné produkty
Modulární fázová přípojnice 6 dostupné produkty
Uzamykací blokovací funkce 2 dostupné produkty
Podpěťová a přepěťová ochrana 1 dostupné produkty
Vypínací spoušť 2 dostupné produkty

Technické vlastnosti

Typ pólu

1P+N

Jmenovitý proud

13 A
Jmenovitý reziduální provozní proud Idn

30 mA
Jmenovitý proud při -25 °C

15,2 A
Jmenovitý proud při -20 °C

15,01 A
Jmenovitý proud při -15 °C

14,82 A
Jmenovitý proud při -10 °C

14,63 A
Jmenovitý proud při -5 °C

14,44 A
Jmenovitý proud při 0 °C

14,24 A
Jmenovitý proud při 5 °C

14,04 A
Jmenovitý proud při 10 °C

13,84 A
Jmenovitý proud při 15 °C

13,63 A
Jmenovitý proud při 20 °C

13,43 A
Jmenovitý proud při 25 °C

13,21 A
Jmenovitý proud při 30 °C

13 A
Jmenovitý proud při 35 °C

12,78 A
Jmenovitý proud při 40 °C

12,56 A
Jmenovitý proud při 50 °C

12,1 A
Jmenovitý proud při 55 °C

11,87 A
Jmenovitý proud při 60 °C

11,63 A
Korekční faktor jmenovitého proudu pro 2 zařízení umístěná vedle sebe

1
Korekční faktor jmenovitého proudu pro 3 zařízení umístěná vedle sebe

0,95
Korekční faktor jmenovitého proudu pro 4 a 5 zařízení umístěných vedle sebe

0,90
Korekční faktor jmenovitého proudu pro 6 zařízení umístěná vedle sebe

0,85
Min./max. prahová hodnota tepelného spouštěče při střídavém proudu

1,13 - 1,45 A
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-1

6 kA

Stupeň krytí IP

IP2X

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

6 kA

Typ připojení

Šroubová svorka

Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

4 000 V
Maximální provozní napětí

240 V
Provozní napětí AC

230 - 230 V
Kategorie přepětí podle IEC 60947-1

3

Celkový ztrátový výkon při jmenovitém proudu

4,8 W

Frekvence

50 - 50 Hz

Max. nadmořská výška

2 000 m
Třída omezení energie I²t

3
Provozní teplota

-25 - 40 °C
Skladovací/přepravní teplota

-25 - 70 °C

Elektrická životnost v počtu cyklů

2 000
Mechanická životnost v cyklech

2 000

Průřez flexibilního vodiče

1 - 16 mm²
Průřez plného vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²
Průřez vstupu se šrouby, pro plné vodiče

1 - 25 mm²
Průřez výstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²
Průřez výstupu se šrouby pro plné vodiče

1 - 25 mm²
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1 - 25 mm²

Jmenovitý utahovací moment

2,10 - 2,10 Nm
Typ horního připojení modulárních zařízení

Šroubová svorka
Typ dolního připojení modulárních zařízení

Biconnect

Počet modulů

2

Výška

93 mm
Šířka

35 mm
Hloubka

68 mm

Vhodné pro lišty DIN

Ano

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
