Modulární přístroje na DIN lištu

Proud.chr. s nadpr.ochr. char. B, 1+N, 6A / 0,03 A, typ A, 10 kA ADA506D

Name: ADA506D
Brand: Hager
SKU: ADA506D

EAN

3250611067733

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

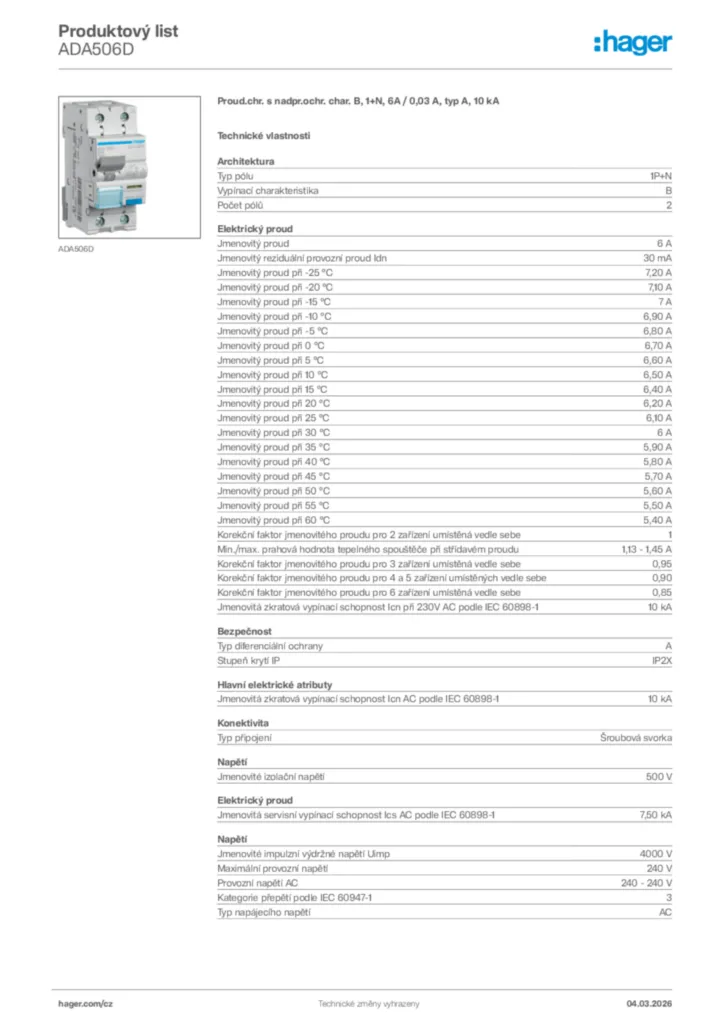

Stáhnout technický list

Dokončete svůj systém

Modulární fázová přípojnice 6 dostupné produkty
Strom připojovacích kabelů pro rozvaděče 5 dostupné produkty
Ochranný kryt/páska pro fázovou přípojnici 2 dostupné produkty
Blok kontaktů pomocných zařízení 2 dostupné produkty
Uzamykací blokovací funkce 2 dostupné produkty
Podpěťová cívka 2 dostupné produkty

Technické vlastnosti

Typ pólu

1P+N
Vypínací charakteristika

B

Typ diferenciální ochrany

A
Stupeň krytí IP

IP2X

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

10 kA

Jmenovitý utahovací moment spodní svorky

2,10 - 2,10 Nm
Jmenovitý utahovací moment horní svorky

2,10 - 2,10 Nm
Jmenovitý utahovací moment

2,10 - 2,10 Nm
Typ horního připojení modulárních zařízení

Šroubová svorka
Typ dolního připojení modulárních zařízení

Biconnect

Typ připojení

Šroubová svorka

Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

4 000 V
Maximální provozní napětí

240 V
Provozní napětí AC

240 - 240 V
Kategorie přepětí podle IEC 60947-1

3
Typ napájecího napětí

AC

Jmenovitý proud

6 A
Jmenovitý reziduální provozní proud Idn

30 mA
Jmenovitý proud při -25 °C

7,20 A
Jmenovitý proud při -20 °C

7,10 A
Jmenovitý proud při -15 °C

7 A
Jmenovitý proud při -10 °C

6,90 A
Jmenovitý proud při -5 °C

6,80 A
Jmenovitý proud při 0 °C

6,70 A
Jmenovitý proud při 5 °C

6,60 A
Jmenovitý proud při 10 °C

6,50 A
Jmenovitý proud při 15 °C

6,40 A
Jmenovitý proud při 20 °C

6,20 A
Jmenovitý proud při 25 °C

6,10 A
Jmenovitý proud při 30 °C

6 A
Jmenovitý proud při 35 °C

5,90 A
Jmenovitý proud při 40 °C

5,80 A
Jmenovitý proud při 45 °C

5,70 A
Jmenovitý proud při 50 °C

5,60 A
Jmenovitý proud při 55 °C

5,50 A
Jmenovitý proud při 60 °C

5,40 A
Korekční faktor jmenovitého proudu pro 2 zařízení umístěná vedle sebe

1
Min./max. prahová hodnota tepelného spouštěče při střídavém proudu

1,13 - 1,45 A
Korekční faktor jmenovitého proudu pro 3 zařízení umístěná vedle sebe

0,95
Korekční faktor jmenovitého proudu pro 4 a 5 zařízení umístěných vedle sebe

0,90
Korekční faktor jmenovitého proudu pro 6 zařízení umístěná vedle sebe

0,85
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-1

10 kA
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-1

7,50 kA

Celkový ztrátový výkon při jmenovitém proudu

1,90 W

Frekvence

50 - 50 Hz

Max. nadmořská výška

2 000 m
Třída omezení energie I²t

3
Provozní teplota

-25 - 40 °C
Skladovací/přepravní teplota

-25 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

2
Ochrana před vzdušnou vlhkostí

Pro všechny klimatické podmínky

Elektrická životnost v počtu cyklů

2 000
Mechanická životnost v cyklech

2 000

Průřez flexibilního vodiče

1 - 16 mm²
Průřez plného vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²
Průřez vstupu se šrouby, pro plné vodiče

1 - 25 mm²
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1 - 25 mm²

Počet modulů

2

Výška

83 mm
Šířka

35 mm
Hloubka

68 mm

Vhodné pro lišty DIN

Ano
