Schaltaktor 1fach, 10A / 230V~, UP, KNX Secure, easy TYBS601B
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Bussystem-Spannungsversorgung 4 Produkte verfügbar -
Überspannungsableiter für Informations-/MSR-Technik 1 Produkte verfügbar -
Zubehör/Ersatzteile für Bussystem 2 Produkte verfügbar -
Bussystem-Datenschnittstelle 1 Produkte verfügbar -
Bussystem-Systemschnittstelle/Medien-Gateway 4 Produkte verfügbar -
Bussystem-Anschluss-/Abzweigklemme 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Höhe44 mm
-
Breite43 mm
-
Tiefe22 mm
-
Einbautiefe40 mm
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom10 A
-
Busstromaufnahme im Leerlauf5 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe600 - 600 W
-
Ausgangsleistung500 W
-
230 V Glüh- und Halogenlampen600 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
Texte
-
AnschlussartMit Schraubklemmen
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

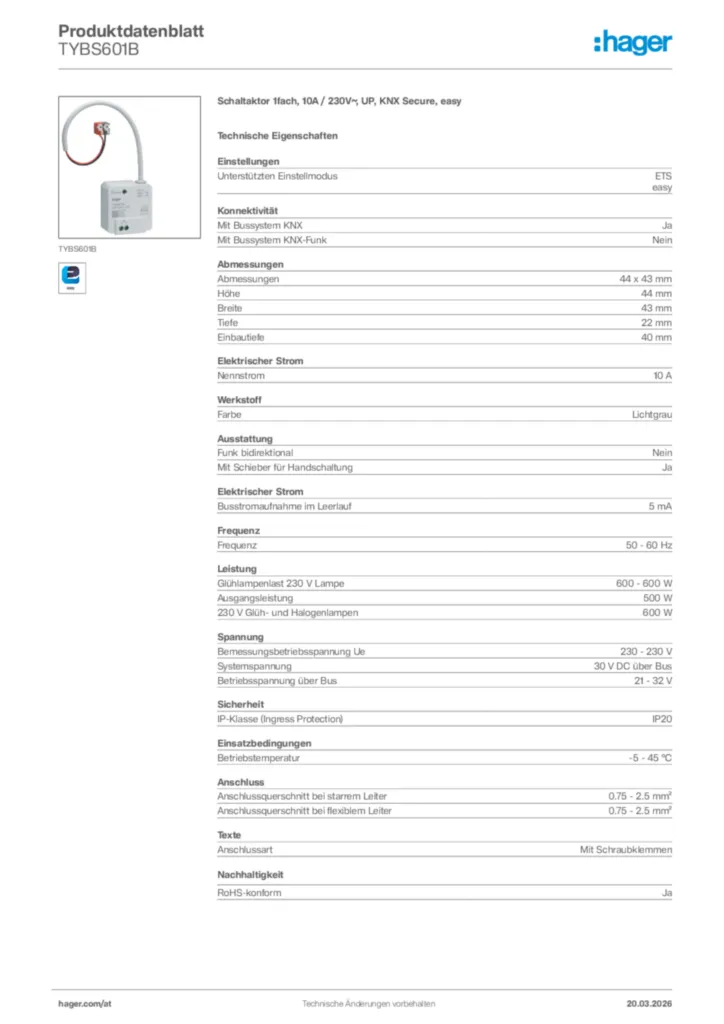

Product datasheet
Hager Produktdatenblatt TYBS601B
Schaltaktor 1fach, 10A / 230V~, UP, KNX Secure, easy
PDF -
Bedienungsanleitung
Bedienungsanleitung de-AT, de-DE, de-CH 2025-04-01
PDF687,00 kB
Bedienungsanleitung en-AU, en-NZ, en-GB, en-US 2025-04-28
PDF686,74 kB
Bedienungsanleitung es-ES 2025-05-12
PDF687,97 kB
Bedienungsanleitung fr-FR 2025-05-12
PDF687,96 kB
Bedienungsanleitung it-IT 2025-05-12
PDF686,08 kB
Bedienungsanleitung nl-NL 2025-05-12
PDF685,79 kB -
Montageanleitung
Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15
PDF4,89 MB -
Handbuch
Handbuch en-GB 2015-09-24
PDF1,47 MB -
KNX Produktdatenbank
KNX Produktdatenbank International 2024-05-07
KNXPROD167,76 kB -
Applikationshandbuch
Applikationshandbuch en-GB 2024-06-27
PDF905,28 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2024-04-04
PDF363,61 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-04-04
PDF270,10 kB
Mehr Downloads
