Schaltaktor 6-fach KNX, 16A, C-Last, mit Stromerkennung TYA606E
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Breite in Teilungseinheiten6
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom16 A
-
Busstromaufnahme im Leerlauf5 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe2300 - 2300 W
-
Ausgangsleistung2300 W
-
230 V Glüh- und Halogenlampen2300 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
Texte
-
Funktionmit Betriebsstundenzähler
-
AnschlussartMit Steckklemme
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

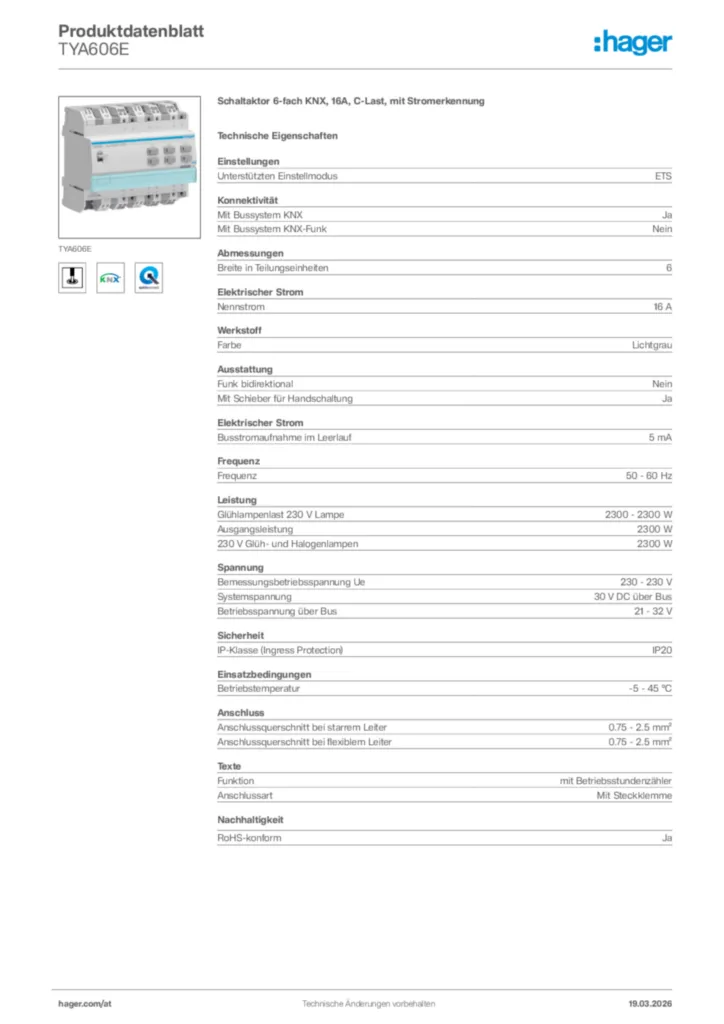

Hager Produktdatenblatt TYA606E
Schaltaktor 6-fach KNX, 16A, C-Last, mit Stromerkennung
PDF -
Montageanleitung
Installationsanleitung für TYA606E - Schaltaktor 6fach KNX, 16A, C-Last, mit Stromerkennung (DE-EN-IT-FR-NL-ES, Stand: 08.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL 2010-01-14
PDF1,75 MB -
KNX Produktdatenbank
Logiciel d'application ETS du TYB606E
KNX Produktdatenbank International 2020-01-01
VD5641,27 kB
Logiciel d'application ETS du TYB606E
KNX Produktdatenbank International 2020-01-01
KNXPROD448,92 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYA606E - Schaltausgang KNX 6-fach (DE, Vers. 6T 8099-01b)
ETS Applikationsbeschreibung
PDF3,79 MB
Description d'application ETS TYA606E EN
Applikationshandbuch en-GB, pl-PL 2013-10-28
PDF4,01 MB
PD_TYA606E_ETS_6-uscite_ON-OFF_16A_230V_misurazione_corrente_IT
Applikationshandbuch it-IT 2013-10-28
PDF9,12 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF137,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYMS620DSchalt-/Jalousieaktor 20/10fach KNX Secure, 16A, C-Last -
2
TYAS610DSchalt-/Jalousieaktor 10/5-fach KNX Secure, 16A, C-Last -
3
TYAS608DSchalt-/Jalousieaktor 8/4-fach KNX Secure, 16A, C-Last -
4
TYAS606DSchalt-/Jalousieaktor 6/3-fach KNX Secure, 16A, C-Last -
5
TYMS616DSchalt-/Jalousieaktor 16/8fach KNX Secure, 16A, C-Last
Ausschreibungstext
Schaltaktor 6-fach KNX, 16A, C-Last, mit Stromerkennung
Schaltausgang zum Schalten von 6 Steckdosen-/Beleuchtungsausgängen oder 3 Jalousien. Zur Steuerung von Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenenfunktion pro Kanal ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Mit Stromflusserkennung zur Visualisierung des Stromsflusses und Überwachung des von Stromverbrauchsschwellen mit Fehlererkennungsfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Breite in Teilungseinheiten: 6
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: mit Betriebsstundenzähler
Anschlussart: Mit Steckklemme
Fabrikat : Hager oder gleichwertig
Artikel : TYA606E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schaltausgang zum Schalten von 6 Steckdosen-/Beleuchtungsausgängen oder 3 Jalousien. Zur Steuerung von Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenenfunktion pro Kanal ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Mit Stromflusserkennung zur Visualisierung des Stromsflusses und Überwachung des von Stromverbrauchsschwellen mit Fehlererkennungsfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Breite in Teilungseinheiten: 6
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: mit Betriebsstundenzähler
Anschlussart: Mit Steckklemme
Fabrikat : Hager oder gleichwertig
Artikel : TYA606E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
