Schalt-/Jalousieaktor 16/8fach KNX Secure, 16A, C-Last TYMS616D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Höhe90 mm
-
Tiefe62,5 mm
-
Einbautiefe65 mm
-
Breite in Teilungseinheiten8
Installation, Montage
-
Montage aufHutschiene
Architektur
-
BussystemKNX
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Max. Schaltstrom16 A
-
Bemessungsstrom IN16 A
-
Busstromaufnahme im Leerlauf3 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe2300 - 2300 W
-
Ausgangsleistung2300 W
-
230 V Glüh- und Halogenlampen2300 W
-
Glühlampenlast2300 - 2300 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.5 - 6 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit quickconnect-Steckklemmen
Data act-Konformität
-
Generiert DatenJa
-
DatentypenGrundlegende Informationen, Allgemeine Diagnose, Ein/aus-Status, Szenen, Softwarediagnose
-
DatenformateKNX (TP)
-
Geschätztes tägliches Datenvolumen10 KB - 100 KB
-
Datengenerierung in EchtzeitJa
-
Auf dem Gerät gespeicherte DatenNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

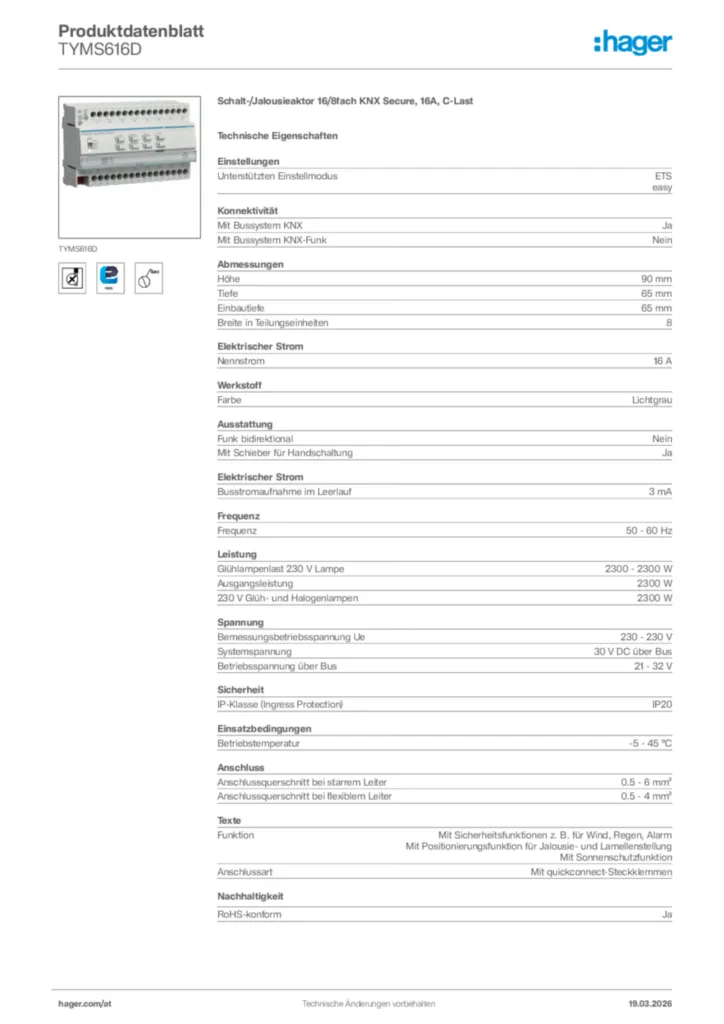

Hager Produktdatenblatt TYMS616D
Schalt-/Jalousieaktor 16/8fach KNX Secure, 16A, C-Last
PDF -
Bedienungsanleitung
Bedienungsanleitung zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-03-03
PDF3,76 MB -
Montageanleitung
Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2026-05-11
PDF5,05 MB -
Handbuch
Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21
PDF1,54 MB -
KNX Produktdatenbank
ETS Database for TYMS616D
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2023-04-05
KNXPROD976,08 kB -
Applikationshandbuch
Applikationshandbuch de-DE, de-CH, de-AT 2026-08-24
PDF3,99 MB
Applikationshandbuch en-GB 2024-06-27
PDF1,86 MB
Applikationshandbuch en-GB 2026-08-24
PDF3,93 MB -
Konformitätserklärung
Konformitätserklärung International 2023-02-06
PDF279,66 kB
Konformitätserklärung International 2023-02-06
PDF380,42 kB
