Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A TYBS692F

EAN
3250610050361
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A

TYBS692F

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (14)
    • Bussys­tem-­Span­nungs­ver­sor­gung 4 Produkte verfügbar
    • Über­span­nungs­ab­leiter für Infor­ma­ti­ons­-/MS­R-­Technik 1 Produkte verfügbar
    • Zube­hör/Er­satz­teile für Bussystem 2 Produkte verfügbar
    • Bussys­tem-­Da­ten­schnittstelle 1 Produkte verfügbar
    • Bussys­tem-­Sys­tem­schnittstel­le/­Me­di­en­-­Ga­teway 4 Produkte verfügbar
    • Bussys­tem-­An­schluss-/Ab­zweig­klemme 1 Produkte verfügbar

    Optionales Zubehör

    • Bussys­tem-­Span­nungs­ver­sor­gung
    • Über­span­nungs­ab­leiter für Infor­ma­ti­ons­-/MS­R-­Technik
    • Zube­hör/Er­satz­teile für Bussystem
    • Bussys­tem-­Da­ten­schnittstelle
    • Bussys­tem-­Sys­tem­schnittstel­le/­Me­di­en­-­Ga­teway
    • Bussys­tem-­An­schluss-/Ab­zweig­klemme
    • Bussys­tem-­Li­ni­en­-/­Be­reichs­koppler
    • TXA114

      Spannungsversorgung KNX mit 1 Ausg. inkl. Drossel 320mA + 1 Ausg. 24VDC, 640mA
       0,00 €  / *
    • TXA111

      Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA
       0,00 €  / *
    • TYFS110

      Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA
       0,00 €  / *
    • TXA112

      Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 640mA
       0,00 €  / *
    • TG029

      Überspannungsschutz, 2-polig, KNX
       0,00 €  / *
    • TGZ181

      Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m
       0,00 €  / *
    • TGZ185

      Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 500m
       0,00 €  / *
    • TYFS122

      USB-Schnittstelle KNX, REG
       0,00 €  / *
    • TYFS120

      KNX/IP Schnittstelle Secure, REG 1 TE
       0,00 €  / *
    • TYFS121

      KNX/IP Router Secure, REG 1 TE
       0,00 €  / *
    • TJAS471

      domovea plus - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
       0,00 €  / *
    • TJAS671

      domovea basic - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
       0,00 €  / *
    • TG008

      Bussteckklemmen KNX, 2 polig, rot/schwarz
       0,00 €  / *
    • TYFS130

      Linien-/Bereichkoppler, KNX Secure
       0,00 €  / *

    Technische Merkmale

    Einstel­lungen
    • Unter­stützten Einstellm­odus
      ETS, easy
    Konnek­ti­vität
    • Mit Bussystem KNX
      Ja
    • Mit Bussystem KNX-­Funk
      Nein
    Abmes­sungen
    • Höhe
      44 mm
    • Breite
      43 mm
    • Tiefe
      22 mm
    • Einbau­tiefe
      40 mm
    Werk­stoff
    • Farbe
      Licht­grau
    Ausstat­tung
    • Funk bidi­rek­ti­onal
      Nein
    • Mit Schieber für Hand­schal­tung
      Ja
    Elek­tri­scher Strom
    • Nenn­strom
      6 A
    • Busstrom­auf­nahme im Leer­lauf
      5 mA
    Frequenz
    • Frequenz
      50 - 60 Hz
    Leis­tung
    • Ausgangs­leis­tung
      500 W
    • 230 V Glüh- und Halo­gen­lampen
      500 W
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    • System­span­nung
      30 V DC über Bus
    • Betriebss­pan­nung über Bus
      21 - 32 V
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 45 °C
    Anschluss
    • Anschluss­quer­schnitt bei starrem Leiter
      0.75 - 2.5 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      0.75 - 2.5 mm²
    Texte
    • Funk­tion
      Mit Sicherheits­funk­ti­onen z. B. für Wind, Regen, Alarm, Binäre Einga­be­funk­ti­o­nen: Schal­ten, Dimmen, Jalou­sien, Wertsen­der, Szene, Prio­ri­tät, Timer-­Be­trieb, Unter­platte, Mit Posi­tio­nie­rungs­funk­tion für Jalou­sie- und Lamel­len­stel­lung, Mit Sonnen­schutz­funk­tion
    • Anschlussart
      Mit Schraub­klemmen

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2024-04-03
    PDF
    421,53 kB
    Hager REACH declaration TYBS692F
    PDF
    Hager RoHS Report TYBS692F
    PDF

    Downloads

    • Produktbild

      Bild TYBS692F | Hager Deutschland

      Produktbild TYBS692F

    • Product datasheet

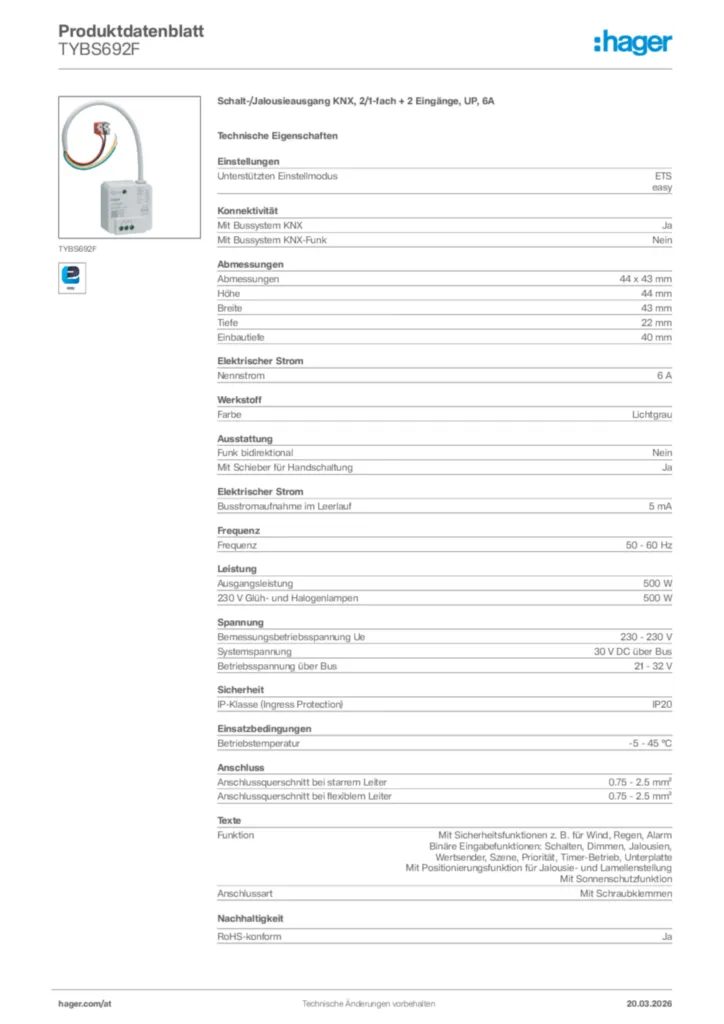

      Bild Hager Produktdatenblatt TYBS692F | Hager Deutschland

      Hager Produktdatenblatt TYBS692F

      Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A

      PDF

    • Bedienungsanleitung

      Bild Bedienungsanleitung de-AT, de-DE, de-CH 2025-04-01 | Hager Deutschland

      Bedienungsanleitung de-AT, de-DE, de-CH 2025-04-01

      PDF
      807,74 kB
      Bild Bedienungsanleitung en-AU, en-NZ, en-GB, en-US 2025-04-28 | Hager Deutschland

      Bedienungsanleitung en-AU, en-NZ, en-GB, en-US 2025-04-28

      PDF
      806,64 kB
      Bild Bedienungsanleitung es-ES 2025-05-12 | Hager Deutschland

      Bedienungsanleitung es-ES 2025-05-12

      PDF
      808,68 kB
      Bild Bedienungsanleitung fr-FR 2025-05-12 | Hager Deutschland

      Bedienungsanleitung fr-FR 2025-05-12

      PDF
      808,77 kB
      Bild Bedienungsanleitung it-IT 2025-05-12 | Hager Deutschland

      Bedienungsanleitung it-IT 2025-05-12

      PDF
      805,82 kB
      Bild Bedienungsanleitung nl-NL 2025-05-12 | Hager Deutschland

      Bedienungsanleitung nl-NL 2025-05-12

      PDF
      805,60 kB

    • Montageanleitung

      Bild Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15 | Hager Deutschland

      Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15

      PDF
      4,89 MB

    • Handbuch

      Bild Handbuch en-GB 2015-09-24 | Hager Deutschland

      Handbuch en-GB 2015-09-24

      PDF
      2,84 MB

    • KNX Produktdatenbank

      Bild KNX Produktdatenbank International 2024-05-07 | Hager Deutschland

      KNX Produktdatenbank International 2024-05-07

      KNXPROD
      362,40 kB

    • Applikationshandbuch

      Bild Applikationshandbuch en-GB 2024-06-27 | Hager Deutschland

      Applikationshandbuch en-GB 2024-06-27

      PDF
      1,74 MB

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Deutschland

      EU Declaration of Conformity

      Konformitätserklärung en-GB, fr-FR 2024-04-04

      PDF
      363,61 kB
      Bild UKCA Declaration of Conformity | Hager Deutschland

      UKCA Declaration of Conformity

      Konformitätserklärung en-GB 2024-04-04

      PDF
      270,10 kB
    Mehr Downloads
