Überspannungsableiter T2 2P 40kA Photovoltaic SPV340
Preis
€ 199,19
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 1 Produkte verfügbar
Technische Merkmale
Kapazität
-
Anzahl Module3
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-13,70 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-113700 V
-
VersorgungsspannungsartDC
-
Überspannungskategorie gemäß IEC 60947-13
Elektrischer Strom
-
Max. Ableitstoßstrom (Imax)40 kA
-
Max. Ableitstoßstrom (Imax) N-PE40 kA
-
Nennableitstrom In15 kA
Abmessungen
-
Höhe89,80 mm
-
Breite53,40 mm
-
Tiefe56,1 mm
-
Abisolierlänge16 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
SchutzmodusL-PE
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Max. Höhe2000 m
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffPolyamid (PA), Polyester
Netzform
-
NetzformDC
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform DCJa
-
Netzform ITNein
-
Netzform TTNein
-
Netzform TN-C-SJa
-
Netzform TN-SNein
Ausstattung
-
Mit FernmeldekontaktNein
-
Nennlaststrom IL80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Einbau-/AnschlussortWaagerecht
-
Geeignet für InnenbereichJa
Architektur
-
Polart2P
Konfiguration
-
Mit integrierter SicherungNein
Konnektivität
-
MontageartHutschiene
-
AnschlussartSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Funktionen
-
Netzform sonstigeJa
-
End-of-Life-ModusOCM (open circuit mode)
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm6
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

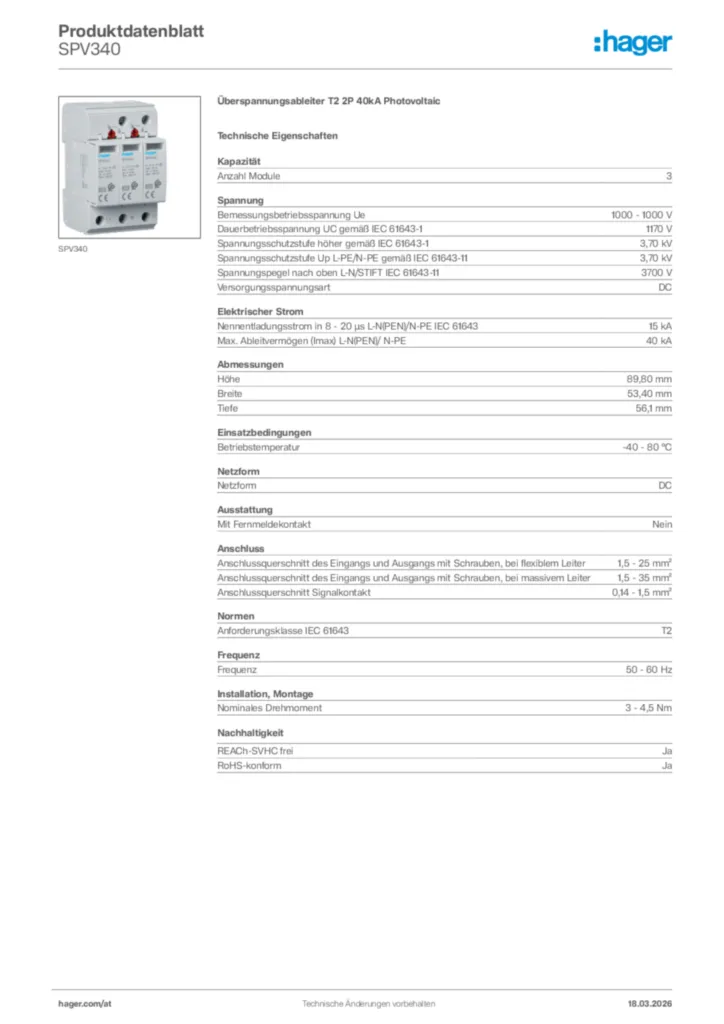

Hager Produktdatenblatt SPV340
Überspannungsableiter T2 2P 40kA Photovoltaic
PDF -
Montageanleitung
Montageanleitung International 2022-06-14
PDF556,21 kB -
Tipps
22AT0006MC_Ueberspannungsschutz_2022_04_WEB
Ein Muss für die sichere Elektroinstallation
PDF376,55 kB -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF346,66 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis€ 424,37/ Stück * -
2
SPB013Steckmodul 1 40kA Typ 2 für Überspannungsableiter 440VPreis€ 67,70/ Stück * -
3
VZ00USÜberspannungsschutz-Modul, universal, Typ3, 1, 5KV, akustisches SignalPreis€ 127,45/ Stück * -
4
SPB117Überspannungsableiter 1 polig 40kA Typ 2 IT System + KontaktPreis€ 112,21/ Stück * -
5
SPA180NKombiableiter T1+T2 1P N-PE Iimp 100kA Uc 1.5KV Fernmeldekontakt VorsicherungPreis€ 431,88/ Stück *
Ausschreibungstext
Überspannungsableiter T2 2P 40kA Photovoltaic
Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme bis 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 1170 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 3,70 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,80 mm
Breite: 53,40 mm
Tiefe: 56,1 mm
Betriebstemperatur: -40 - 80 °C
Netzform: DC
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPV340
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme bis 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 1170 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 3,70 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,80 mm
Breite: 53,40 mm
Tiefe: 56,1 mm
Betriebstemperatur: -40 - 80 °C
Netzform: DC
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPV340
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
