Überspannungsableiter 3P T2 TNC Uc 275V In 20kA Imax 40kA SPE340

Name: SPE340
Brand: Hager
SKU: SPE340
Price: 202.1 EUR

Preis

€ 202,10

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

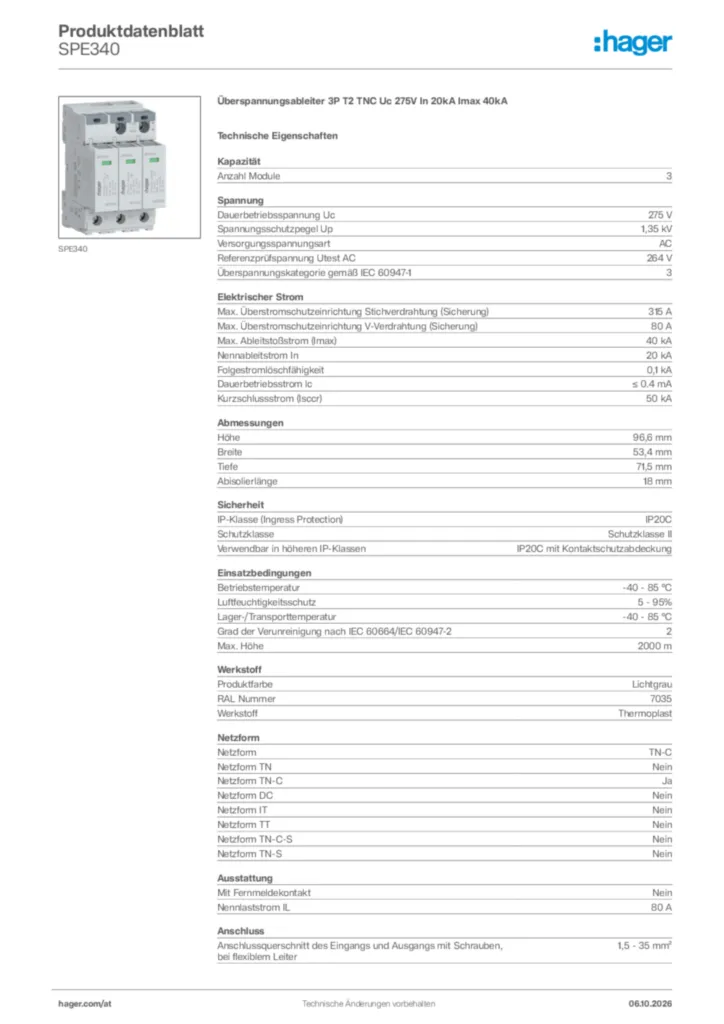

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 3 Produkte verfügbar
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 1 Produkte verfügbar

Technische Merkmale

Anzahl Module

3

Dauerbetriebsspannung UC gemäß IEC 61643-1

275 V
Spannungsschutzstufe höher gemäß IEC 61643-1

1,35 kV
Versorgungsspannungsart

AC
Referenzprüfspannung Utest AC

264 V
Überspannungskategorie gemäß IEC 60947-1

3
Nennspannung

240 - 415 V AC ± 10%

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)

80 A
Max. Ableitstoßstrom (Imax)

40 kA
Nennableitstrom In

20 kA
Folgestromlöschfähigkeit

0,1 kA
Dauerbetriebsstrom lc

≤ 0.4 mA
Kurzschlussstrom (Isccr)

50 kA

Höhe

96,6 mm
Breite

53,4 mm
Tiefe

71,5 mm
Abisolierlänge

18 mm

IP-Klasse (Ingress Protection)

IP20C
Schutzklasse

Schutzklasse II
Verwendbar in höheren IP-Klassen

IP20C mit Kontaktschutzabdeckung
Schutzmodus

L-PEN
Stromauslösefaktor k

1,6
TOV-Verhalten bei UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Betriebstemperatur

-40 - 85 °C
Luftfeuchtigkeitsschutz

5 - 95%
Lager-/Transporttemperatur

-40 - 85 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Max. Höhe

2000 m

Produktfarbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Thermoplast

Netzform

TN-C
Netzform TN

Nein
Netzform TN-C

Ja
Netzform DC

Nein
Netzform IT

Nein
Netzform TT

Nein
Netzform TN-C-S

Nein
Netzform TN-S

Nein

Mit Fernmeldekontakt

Nein
Nennlaststrom IL

80 A

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 50 mm²
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter

1,5 - 50 mm²
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter

1,5 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter

1.5 - 50 mm²
Anschluss-/Steckertyp

Schraubanschluss
Anzahl der Anschlüsse

1

Anforderungsklasse IEC 61643

T2

Frequenz

50 - 60 Hz

Nominales Drehmoment

3 - 3,5 Nm
Einbau-/Anschlussort

Waagerecht
Geeignet für Innenbereich

Ja

Polart

3P

Mit integrierter Sicherung

Nein

Montageart

Hutschiene, Fixiert
Anschlussart

Schraubanschluss

Mit Kontrollleuchte

Nein

End-of-Life-Modus

OCM (open circuit mode)

Sicherungscharakteristik

gG

Anzahl der halben Platzeinheiten von 17,5 mm

6

Filter Produkttyp

SPD

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja
