Überspannungsableiter 1P T2 IT Uc 440V In 20kA Imax 40kA FM SPE117

Name: SPE117
Brand: Hager
SKU: SPE117
Price: 104 EUR

Preis

€ 104,00

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

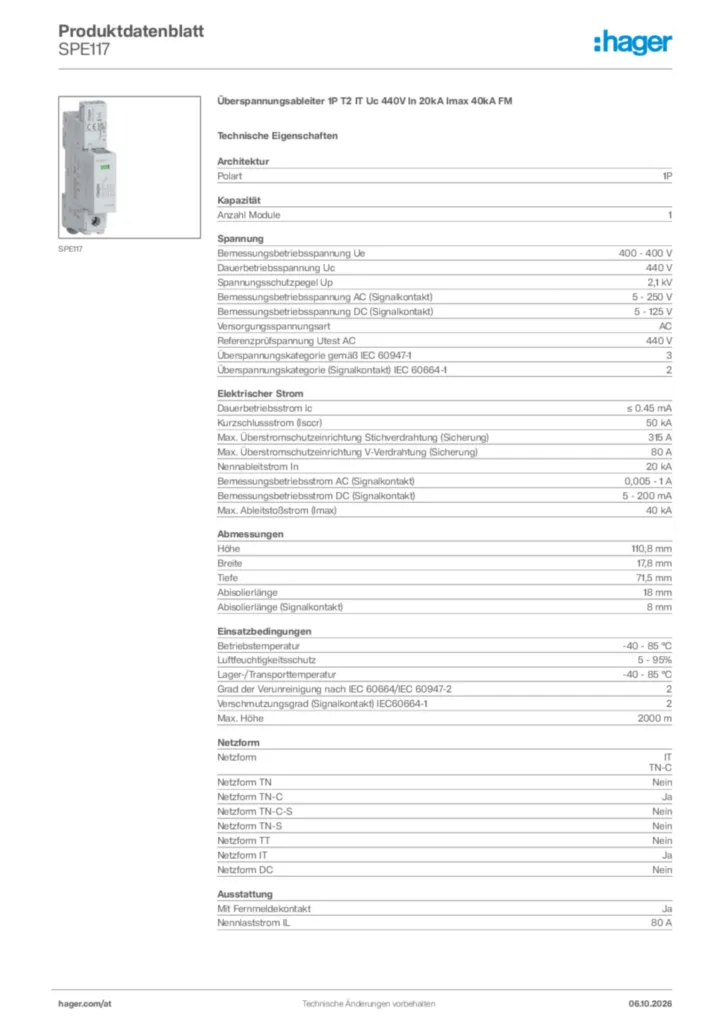

Datenblatt

Vervollständigen Sie Ihr System

Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 1 Produkte verfügbar

Technische Merkmale

Polart

1P

Anzahl Module

1

Bemessungsbetriebsspannung Ue

400 - 400 V
Dauerbetriebsspannung UC gemäß IEC 61643-1

440 V
Spannungsschutzstufe höher gemäß IEC 61643-1

2,1 kV
Bemessungsbetriebsspannung AC (Signalkontakt)

5 - 250 V
Bemessungsbetriebsspannung DC (Signalkontakt)

5 - 125 V
Versorgungsspannungsart

AC
Referenzprüfspannung Utest AC

440 V
Überspannungskategorie gemäß IEC 60947-1

3
Überspannungskategorie (Signalkontakt) IEC 60664-1

2
Nennspannung

400 V AC ± 10%

Dauerbetriebsstrom lc

≤ 0.45 mA
Kurzschlussstrom (Isccr)

50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)

80 A
Nennableitstrom In

20 kA
Bemessungsbetriebsstrom AC (Signalkontakt)

0,005 - 1 A
Bemessungsbetriebsstrom DC (Signalkontakt)

5 - 200 mA
Max. Ableitstoßstrom (Imax)

40 kA
Fehlerstrom Ipe

≤ 0.45 mA

Höhe

110,8 mm
Breite

17,8 mm
Tiefe

71,5 mm
Abisolierlänge

18 mm
Abisolierlänge (Signalkontakt)

8 mm

Betriebstemperatur

-40 - 85 °C
Luftfeuchtigkeitsschutz

5 - 95%
Lager-/Transporttemperatur

-40 - 85 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Verschmutzungsgrad (Signalkontakt) IEC60664-1

2
Max. Höhe

2000 m

Netzform

IT, TN-C
Netzform TN

Nein
Netzform TN-C

Ja
Netzform TN-C-S

Nein
Netzform TN-S

Nein
Netzform TT

Nein
Netzform IT

Ja
Netzform DC

Nein

Mit Fernmeldekontakt

Ja
Nennlaststrom IL

80 A

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 50 mm²
Anzahl Leiter ohne Erde

1
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter

1,5 - 50 mm²
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter

1,5 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1.5 - 35 mm²
Anschlussquerschnitt flexibler Leiter (Signalkontakt)

0,25 - 1,5 mm²
Anschlussquerschnitt bei starrem Leiter

1.5 - 50 mm²
Anschlussquerschnitt starrer Leiter (Signalkontakt)

0,25 - 1,5 mm²
Anschluss-/Steckertyp

Schraubanschluss
Anzahl der Anschlüsse

1

Anforderungsklasse IEC 61643

T2

Frequenz

50 - 60 Hz

Nominales Drehmoment

3 - 3,5 Nm
Einbau-/Anschlussort

Waagerecht
Geeignet für Innenbereich

Ja

Mit integrierter Sicherung

Nein

Montageart

Hutschiene, Fixiert
Anschlussart

Schraubanschluss
Anschlusstyp (Signalkontakt)

Steckverbindung

End-of-Life-Modus

OCM (open circuit mode)

Sicherungscharakteristik

gG
Max. erforderliche Vorsicherung (Signalkontakt)

1 A (gG)

Anzahl der halben Platzeinheiten von 17,5 mm

2

Filter Produkttyp

SPD

Schutzmodus

L-PEN
Stromauslösefaktor k

1,6
TOV-Verhalten bei UT

581 V AC (5 s / withstand mode), 762 V AC (120 min / safe failure mode)
Schutzklasse

Schutzklasse II
Verwendbar in höheren IP-Klassen

IP20C mit Kontaktschutzabdeckung

Produktfarbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Thermoplast

Ist zugänglich

Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja
