Überspannungschutz T1+T2 4P TN-S TT 50kA Up 1,2kV + Signalkontakt SPA931
Preis
257,14 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Typ 1-/Kombiableiter 2 Produkte verfügbar
Optionales Zubehör
-
SPA090
Steckmodul 1P T1+T2 L-N SPA9xxx
78,26 € / Stück* -
SPA090NSteckmodul 1P T1+T2 N-PE SPA9xxx
82,67 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)160 A
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 50 kA
Netzform
-
NetzformTN-S, TT
Konnektivität
-
AnschlussartSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module4
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,20 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1335 V
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,2 kV
Architektur
-
Polanzahl4
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe98,7 mm
-
Breite71,20 mm
-
Tiefe77,50 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Montage aufDIN Schiene
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,4 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Konfiguration
-
Mit integrierter SicherungNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

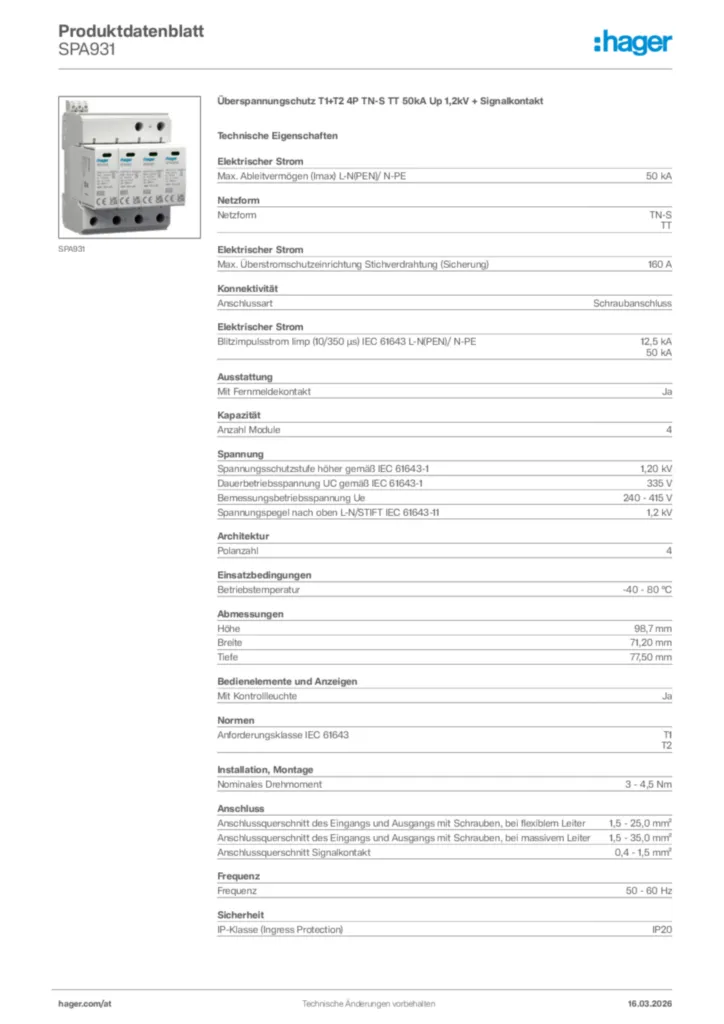

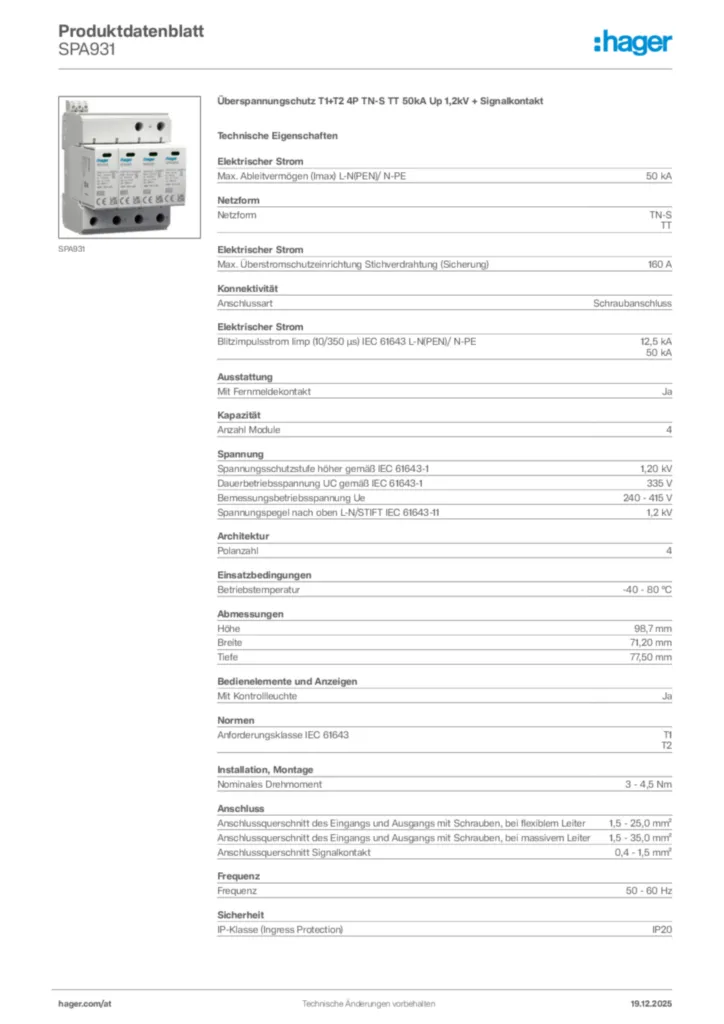

Hager Produktdatenblatt SPA931
Überspannungschutz T1+T2 4P TN-S TT 50kA Up 1,2kV + Signalkontakt
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, pl-PL 2021-05-18
PDF810,00 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA180NKombiableiter T1+T2 1P N-PE Iimp 100kA Uc 1.5KV Fernmeldekontakt VorsicherungPreis407,82 €/ Stück * -
2
SPB117Überspannungsableiter 1 polig 40kA Typ 2 IT System + KontaktPreis105,96 €/ Stück * -
3
SPA212Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TTPreis325,17 €/ Stück * -
4
SPB115Überspannungsableiter T2 1P 40kA TNC Defektanzeige + KontaktPreis83,33 €/ Stück * -
5
SPA801Kombiableiter T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT FernmeldekontaktPreis1.202,38 €/ Stück *
Ausschreibungstext
Überspannungschutz T1+T2 4P TN-S TT 50kA Up 1,2kV + Signalkontakt
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
50 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 4
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,20 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 335 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA931
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
50 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 4
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,20 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 335 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA931
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
