Leitungsschutzschalter 1 polig 10kA/15kA D-2A 1M NDN102

Name: NDN102
Brand: Hager
SKU: NDN1024
Price: 29.42 EUR

EAN

3250614611407

Marke

Hager

VPE

12 Stück

Preisgruppe

H20

Preis

29,42 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

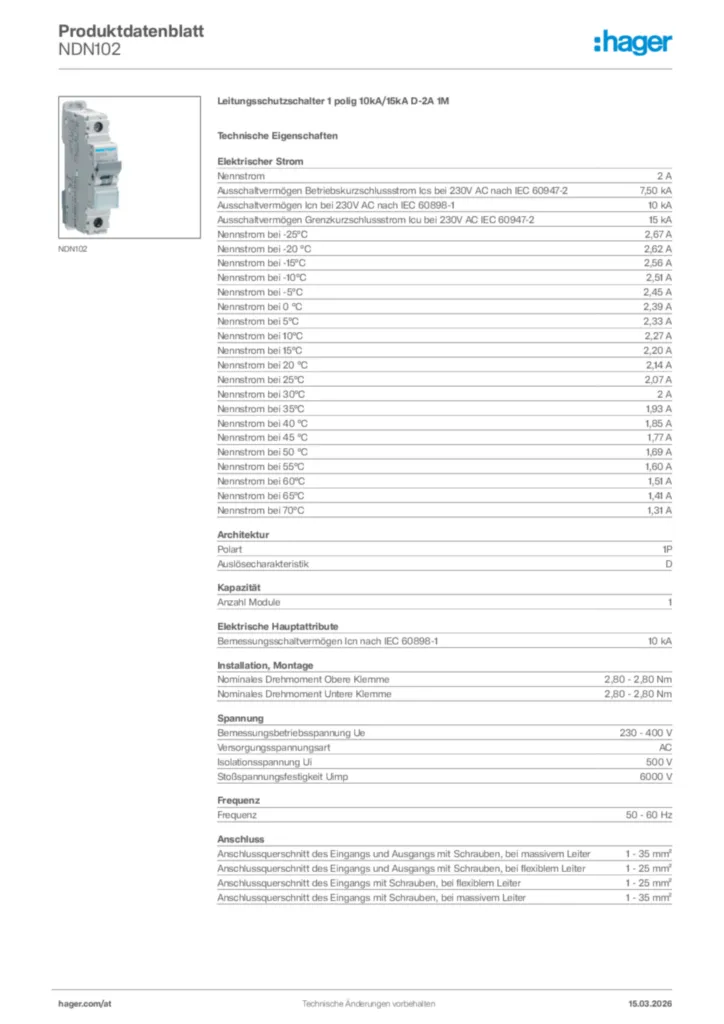

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Modulare Phasenschiene 2 Produkte verfügbar

Technische Merkmale

Nennstrom

2 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

15 kA
Nennstrom bei -25°C

2,67 A
Nennstrom bei -20 °C

2,62 A
Nennstrom bei -15°C

2,56 A
Nennstrom bei -10°C

2,51 A
Nennstrom bei -5°C

2,45 A
Nennstrom bei 0 °C

2,39 A
Nennstrom bei 5°C

2,33 A
Nennstrom bei 10°C

2,27 A
Nennstrom bei 15°C

2,20 A
Nennstrom bei 20 °C

2,14 A
Nennstrom bei 25°C

2,07 A
Nennstrom bei 30°C

2 A
Nennstrom bei 35°C

1,93 A
Nennstrom bei 40 °C

1,85 A
Nennstrom bei 45 °C

1,77 A
Nennstrom bei 50 °C

1,69 A
Nennstrom bei 55°C

1,60 A
Nennstrom bei 60°C

1,51 A
Nennstrom bei 65°C

1,41 A
Nennstrom bei 70°C

1,31 A

Polart

1P
Auslösecharakteristik

D

Anzahl Module

1

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

1,89 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

17,50 mm
Tiefe

70 mm
