Leitungsschutzschalter 1P+N 10kA/15kA C-50A 2M NCN550

Name: NCN550
Brand: Hager
SKU: NCN5507

EAN

3250614615276

Marke

Hager

VPE

6 Stück

Preis

Preis auf Anfrage

Das Produkt ist leider nicht mehr lieferbar.Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.NCN250

Zubehör
Technische Merkmale
Umweltwert
Downloads

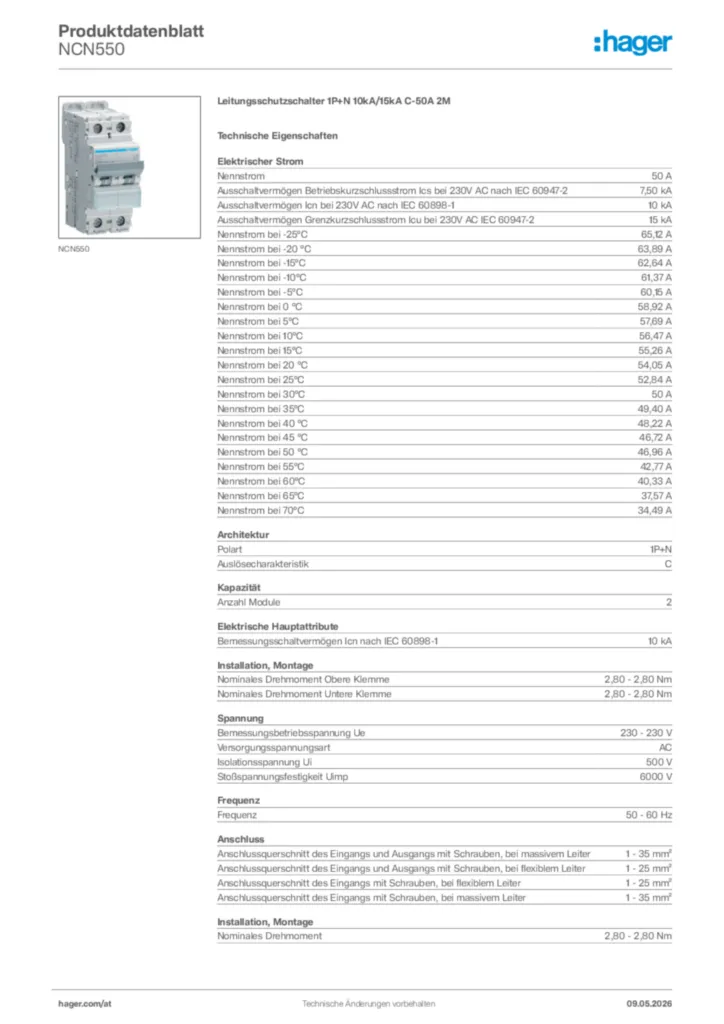

Datenblatt

Vervollständigen Sie Ihr System

Hilfsschalterblock 2 Produkte verfügbar
Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar

Technische Merkmale

Nennstrom

50 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

15 kA
Nennstrom bei -25°C

65,12 A
Nennstrom bei -20 °C

63,89 A
Nennstrom bei -15°C

62,64 A
Nennstrom bei -10°C

61,37 A
Nennstrom bei -5°C

60,15 A
Nennstrom bei 0 °C

58,92 A
Nennstrom bei 5°C

57,69 A
Nennstrom bei 10°C

56,47 A
Nennstrom bei 15°C

55,26 A
Nennstrom bei 20 °C

54,05 A
Nennstrom bei 25°C

52,84 A
Nennstrom bei 30°C

50 A
Nennstrom bei 35°C

49,40 A
Nennstrom bei 40 °C

48,22 A
Nennstrom bei 45 °C

46,72 A
Nennstrom bei 50 °C

46,96 A
Nennstrom bei 55°C

42,77 A
Nennstrom bei 60°C

40,33 A
Nennstrom bei 65°C

37,57 A
Nennstrom bei 70°C

34,49 A

Polart

1P+N
Auslösecharakteristik

C

Anzahl Module

2

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 230 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

10,60 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

35 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
