Leitungsschutzschalter 1 polig 10kA/15kA C-4A 1M NCN104

Name: NCN104
Brand: Hager
SKU: NCN1043
Price: 19.72 EUR

EAN

3250614614583

Marke

Hager

VPE

12 Stück

Preisgruppe

H20

Preis

19,72 €

/ Stück *

Zubehör
Technische Merkmale
Downloads
Weitere Produkte
Ausschreibungstext

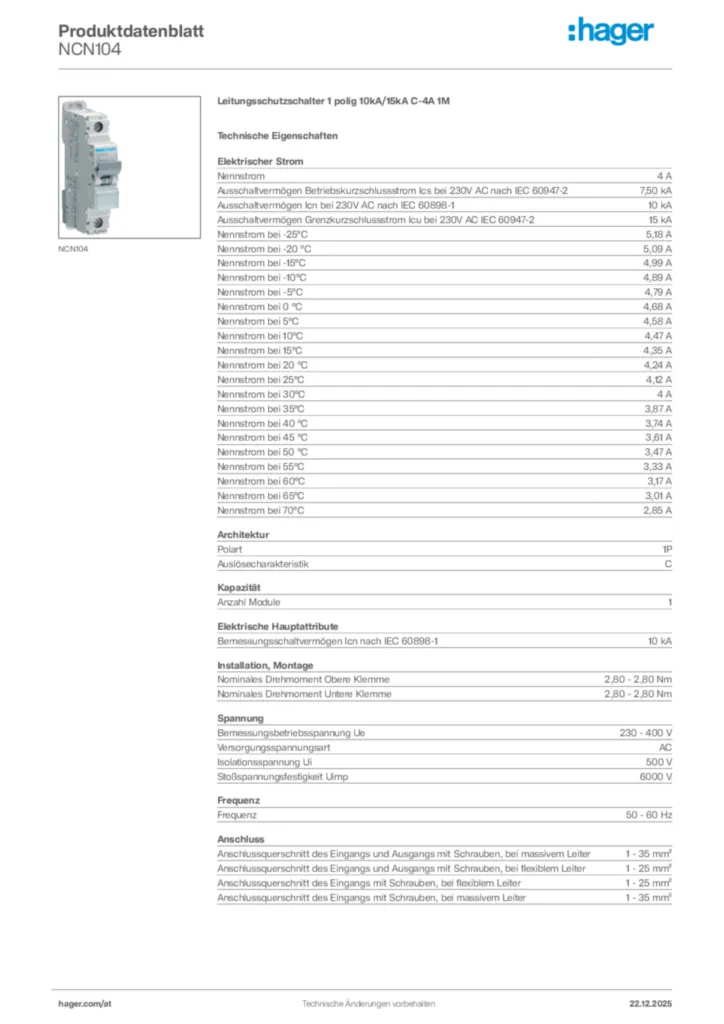

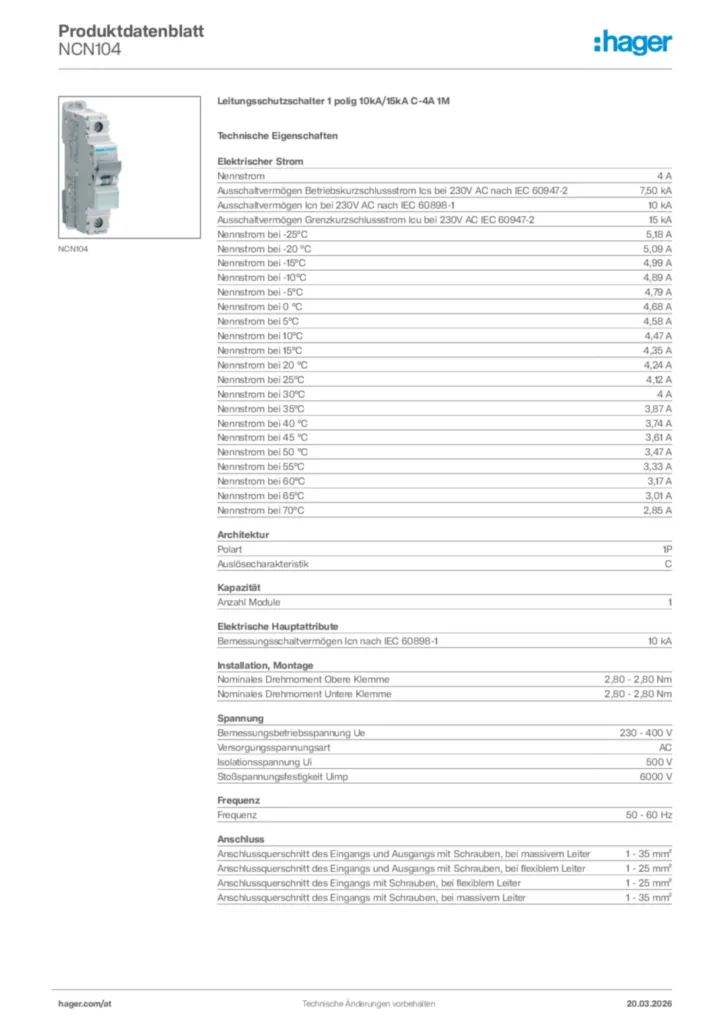

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Verbindungskabel für Verteilerfelder 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Mehr sehen 6 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

4 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

10 kA
Nennstrom bei -25°C

5,18 A
Nennstrom bei -20 °C

5,09 A
Nennstrom bei -15°C

4,99 A
Nennstrom bei -10°C

4,89 A
Nennstrom bei -5°C

4,79 A
Nennstrom bei 0 °C

4,68 A
Nennstrom bei 5°C

4,58 A
Nennstrom bei 10°C

4,47 A
Nennstrom bei 15°C

4,35 A
Nennstrom bei 20 °C

4,24 A
Nennstrom bei 25°C

4,12 A
Nennstrom bei 30°C

4 A
Nennstrom bei 35°C

3,87 A
Nennstrom bei 40 °C

3,74 A
Nennstrom bei 45 °C

3,61 A
Nennstrom bei 50 °C

3,47 A
Nennstrom bei 55°C

3,33 A
Nennstrom bei 60°C

3,17 A
Nennstrom bei 65°C

3,01 A
Nennstrom bei 70°C

2,85 A

Polart

1P
Auslösecharakteristik

C

Anzahl Module

1

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA
Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

2,62 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

17,50 mm
Tiefe

70 mm

Downloads

Produktbild

Produktbild NCN104
Technische Beilage (single-product)

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Konformitätserklärung 2024-10-02

PDF

653,93 kB

Konformitätserklärung 2024-10-02

PDF

650,27 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 1 polig 10kA/15kA C-4A 1M

Leitungsschutzschalter nach OVE EN 60898-1 und OVE EN 60947-2-, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 4 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Fabrikat : Hager oder gleichwertig
Artikel : NCN104
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
