    EAN
    3250614614347
    Marke
    Hager
    VPE
    6 Stück

    Leitungsschutzschalter 1P+N 10kA/15kA B-25A 2M NBN525

    Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

    Folgeprodukte:

    NBN225

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter 1P+N 10kA/15kA B-25A 2M

    NBN525

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (18)
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Modu­lare Phasen­schiene 6 Produkte verfügbar
    • Schutz­kap­pe/-­streifen für Phasen­schiene 2 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar

    Optionales Zubehör

    • Hilfs­schal­ter­block
    • Modu­lare Phasen­schiene
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • Verrie­ge­lungs­funk­ti­onen
    • Arbeitsstromaus­löser
    • Unter­span­nungs­aus­löser
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Klem­me­n­ab­de­ckung
    • Phasen­tren­nungs­funk­ti­onen
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 22,99  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 19,80  / Stück*
    • KDN263B

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
      € 62,31  / Stück*
    • KDN280A

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
      € 20,16  / Stück*
    • KDN280B

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
      € 80,85  / Stück*
    • KDN451D

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
      € 38,75  / Stück*
    • KDN263A

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
      € 14,91  / Stück*
    • KDN451E

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
      € 172,60  / Stück*
    • KZN024

      Endkappe für Phasenschiene 4 polig (1 Stk.)
      € 1,43  / Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
      € 1,32  / Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      € 9,47  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      € 7,74  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      € 62,02  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      € 62,02  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      € 62,02  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
      € 1,76  / Stück*
    • MZN120

      Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
      € 22,99  / Stück*
    • MZN121

      Phasenabschottung für Leitungsschutzschalter 10kA
      € 11,57  / Set*

    Technische Merkmale

    Elek­tri­scher Strom
    • Bemes­sungs­strom IN
      25 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230V AC nach IEC 60947-2
      7,50 kA
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      10 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC 60947-2
      15 kA
    • Nenn­strom bei -15 °C
      31,35 A
    • Nenn­strom bei -10 °C
      30,64 A
    • Nenn­strom bei -5 °C
      29,94 A
    • Nenn­strom bei 0 °C
      29,23 A
    • Nenn­strom bei 5 °C
      28,53 A
    • Nenn­strom bei 10 °C
      27,82 A
    • Nenn­strom bei 15 °C
      27,12 A
    • Nenn­strom bei 20 °C
      26,41 A
    • Nenn­strom bei 25 °C
      25,71 A
    • Nenn­strom bei 30 °C
      25 A
    • Nenn­strom bei 35 °C
      24,29 A
    • Nenn­strom bei 40 °C
      23,59 A
    • Nenn­strom bei 45 °C
      22,88 A
    • Nenn­strom bei 50 °C
      22,18 A
    • Nenn­strom bei 55 °C
      21,47 A
    • Nenn­strom bei 60 °C
      20,77 A
    • Nenn­strom bei 65 °C
      20,06 A
    • Nenn­strom bei 70 °C
      19,36 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60947-2
      50 %
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
      7,50 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230V AC IEC 60947-2
      15 kA
    Archi­tektur
    • Polart
      1P+N
    • Auslö­se­cha­rak­te­ristik
      B
    Kapa­zität
    • Anzahl Module
      2
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    • Netz­ab­stand
      60 mm
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Leis­tungs­ab­gabe bei IN
      7,20 W
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Breite
      35 mm
    • Höhe
      83 mm
    • Tiefe
      70 mm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      4000

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration NBN525
    PDF
    RoHS Report NBN525
    PDF

    Downloads

    • Produktbild

      Bild NBN525 | Hager Deutschland

      Produktbild NBN525

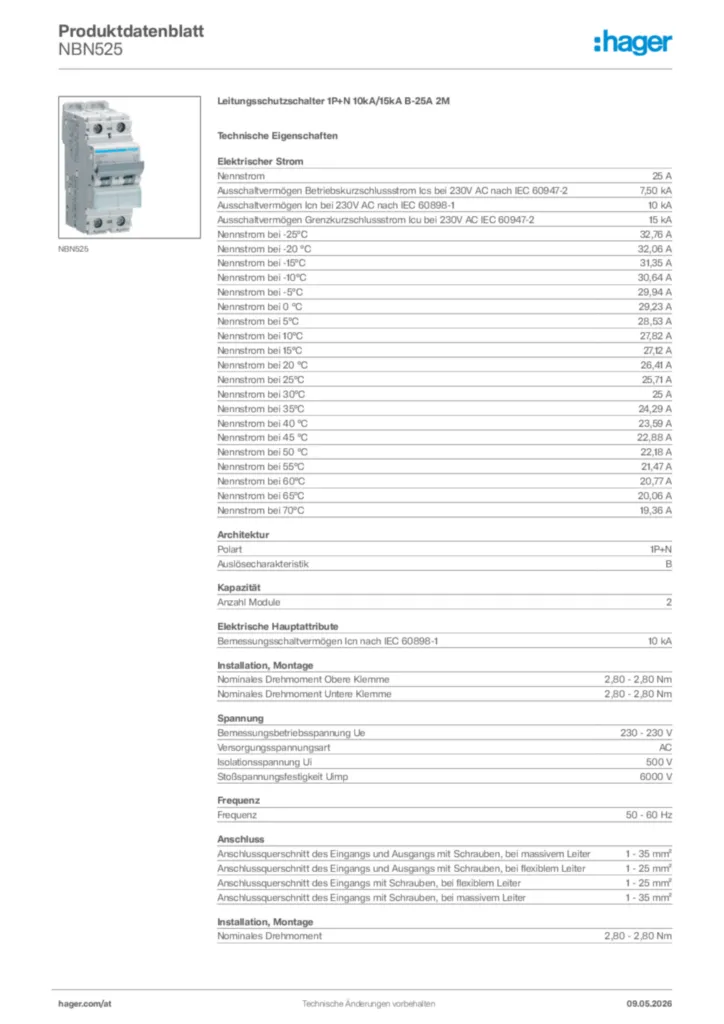

    • Produktdatenblatt

      Bild Hager Produktdatenblatt NBN525 | Hager Deutschland

      Hager Produktdatenblatt NBN525

      Leitungsschutzschalter 1P+N 10kA/15kA B-25A 2M

      PDF

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Deutschland

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Deutschland

      Konformitätserklärung en-US 2026-07-15

      PDF
      274,42 kB
      Bild UKCA Declaration of Conformity | Hager Deutschland

      UKCA Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      653,93 kB
