NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig V-Bett mit Klemmen LVSR2VPVK4
EAN
4049857130696
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
725,89 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 11 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 4 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 1 Produkte verfügbar -
Klemmenabdeckung 3 Produkte verfügbar -
Schraube/Bolzen 1 Produkte verfügbar
Optionales Zubehör
-
LVZW150
Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
141,51 € / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
151,73 € / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
161,93 € / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
171,98 € / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
181,87 € / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
192,15 € / Stück* -
LVZWB200Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2, 5VA Klasse 0, 5S
322,64 € / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S
328,52 € / Stück* -
LVZWB400Stromwandlerblock für LV NH1-3 3-Phasen 400/5A 5VA Klasse 0, 5S
338,78 € / Stück* -
LVZWB500Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0, 5S
347,56 € / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S
359,31 € / Stück*
-
LVZTW
Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
10,97 € / Stück* -
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
105,36 € / Stück* -
LVZASRAnschlussset für 2 x 300mm², rostgeschützt, für NH-Schaltleisten Gr. 1-3
164,68 € / Stück* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
16,10 € / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V400 A
-
AT_AcceptableCurrentRatingAC22B500V400 A
-
AT_AcceptableCurrentRatingAC21B690V400 A
-
AT_AcceptableCurrentRatingAC21B800V250 A
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 6094710 kA
Sicherung
-
SicherungsgrößeNH2
Konnektivität
-
AnschlussartKlemmbefestigung
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter25 - 240 mm²
-
Anschlussquerschnitt bei starrem Leiter25 - 300 mm²
-
Anschluss-/SteckertypV-Anschlussklemme
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom56 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

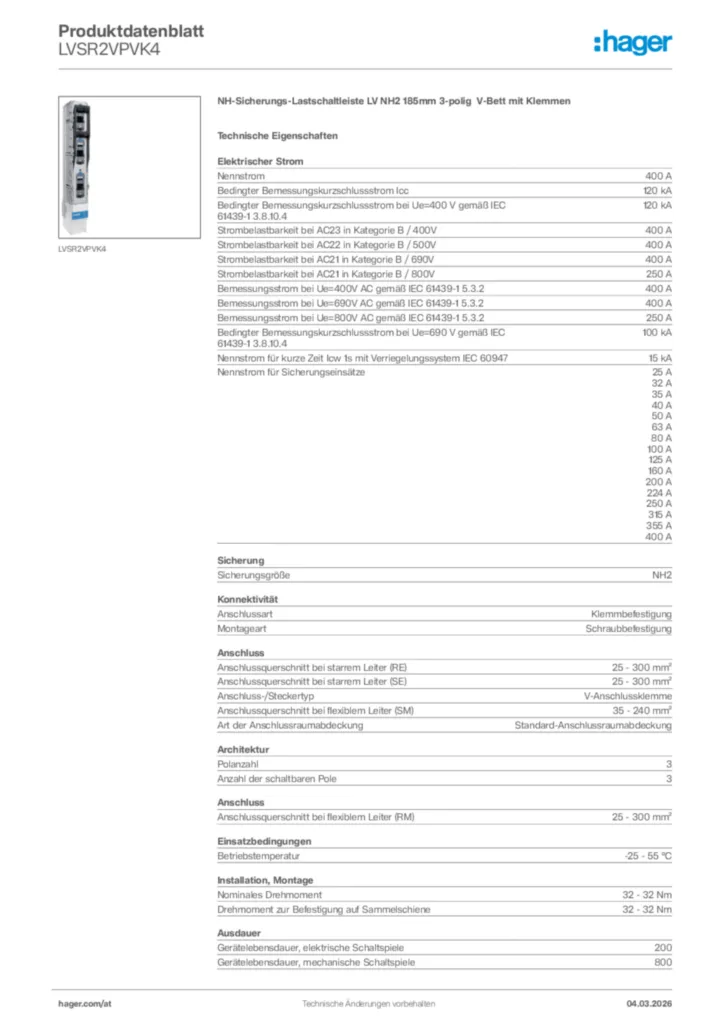

Hager Produktdatenblatt LVSR2VPVK4
NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig V-Bett mit Klemmen
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5,92 MB
Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,40 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00SPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 HakenPreis347,56 €/ Stück * -
2
LVSG00TRPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis422,36 €/ Stück * -
3
LVS0060RPXNH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig DirektanschlussPreis276,93 €/ Stück * -
4
LVS00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis263,47 €/ Stück * -
5
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis263,47 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig V-Bett mit Klemmen
NH2-Sicherungs-Lastschaltleiste 400 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostgeschützt.
Anschlussquerschnitt bei flexiblem Leiter: 25 - 240 mm²
Anschlussquerschnitt bei starrem Leiter: 25 - 300 mm²
Anschluss-/Steckertyp: V-Anschlussklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 10 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 86 W
Gesamtverlustleistung unter Nennstrom: 56 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSR2VPVK4
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH2-Sicherungs-Lastschaltleiste 400 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostgeschützt.
Anschlussquerschnitt bei flexiblem Leiter: 25 - 240 mm²
Anschlussquerschnitt bei starrem Leiter: 25 - 300 mm²
Anschluss-/Steckertyp: V-Anschlussklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 10 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 86 W
Gesamtverlustleistung unter Nennstrom: 56 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSR2VPVK4
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
