Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0,5S

LVZWB500

  • Hauptschalt­ge­räte

Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0,5S LVZWB500

EAN
4049857138999
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
347,56 €
/ Stück *
 347,56 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

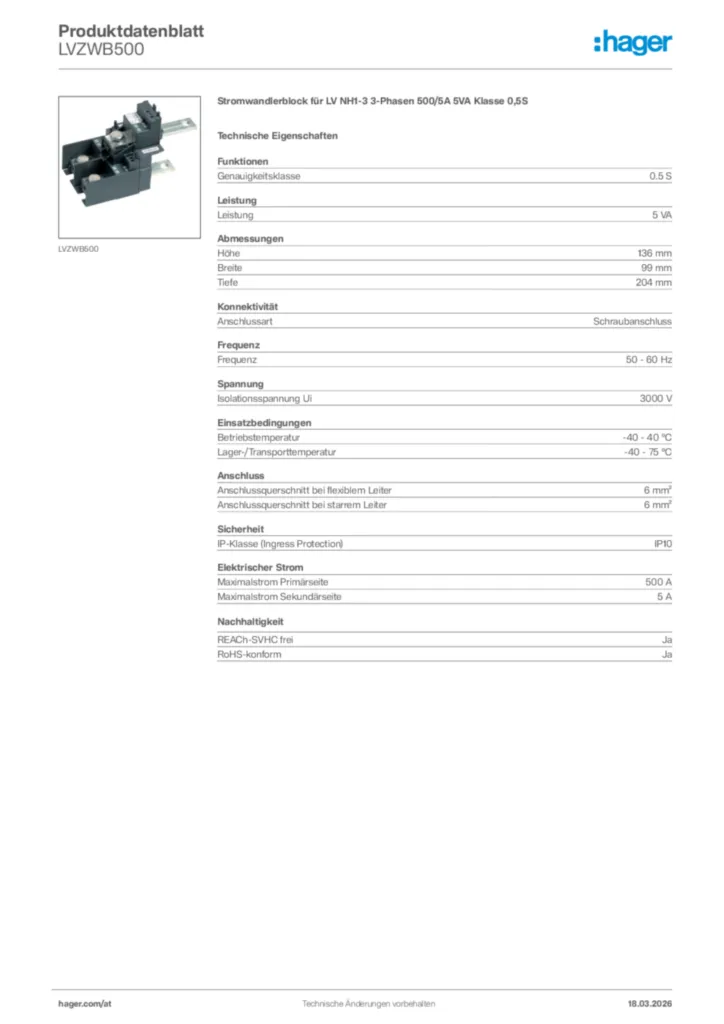

Datenblatt

Technische Merkmale

Spezi­fi­sche Iden­ti­fi­ka­ti­ons­at­tri­bute für Protec­tion
  • Filter Produkttyp
    Rohr­stab­s­trom­wandler
Funk­ti­onen
  • Genau­ig­keits­klasse
    0.5 S
Leis­tung
  • Leis­tung
    5 VA
Abmes­sungen
  • Höhe
    136 mm
  • Breite
    99 mm
  • Tiefe
    204 mm
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
Frequenz
  • Frequenz
    50 - 60 Hz
Span­nung
  • Isola­ti­onss­pan­nung Ui
    3000 V
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -40 - 40 °C
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 75 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    6 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    6 mm²
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP10
Elek­tri­scher Strom
  • Maxi­malstrom Primär­seite
    500 A
  • Maxi­malstrom Sekun­där­seite
    5 A

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration LVZWB500 (english)
PDF
103,10 kB
RoHS declaration LVZWB500 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Bild LVZWB500 | Hager Deutschland

    Produktbild LVZWB500

  • Montageanleitung

    Bild Montageanleitung für LVZWB200 - Stromwandlerblock für LV NH1-3 3-Phasen (Stand: 07.2013) | Hager Deutschland

    Montageanleitung für LVZWB200 - Stromwandlerblock für LV NH1-3 3-Phasen (Stand: 07.2013)

    Montageanleitung International 2020-01-01

    PDF
    48,05 kB
  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB
  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-02-21

    PDF
    698,08 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    LVDR1260CPX - NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig  M12 doppelt
    LVDR1260CPX
    NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt
    Preis
     1.679,05 €
    / Stück *
     1.679,05 €
    / Stück *
  • 2
    LVDR800CPX - NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig  M12 doppelt
    LVDR800CPX
    NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12 doppelt
    Preis
     1.460,57 €
    / Stück *
     1.460,57 €
    / Stück *
  • 3
    LVS0060RPX - NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig  Direktanschluss
    LVS0060RPX
    NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig Direktanschluss
    Preis
     276,93 €
    / Stück *
     276,93 €
    / Stück *
  • 4
    LVS0060SPX - NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig  M8
    LVS0060SPX
    NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig M8
    Preis
     251,09 €
    / Stück *
     251,09 €
    / Stück *
  • 5
    LVSG00RPX - NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig  Direktanschluss
    LVSG00RPX
    NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
    Preis
     390,09 €
    / Stück *
     390,09 €
    / Stück *

Ausschreibungstext

Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0,5S

Zubehör für NH-Sicherungslastschaltleisten

Filter Produkttyp: Rohrstabstromwandler
Genauigkeitsklasse: 0.5 S
Leistung: 5 VA
Anschlussart: Schraubanschluss
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 3000 V
Betriebstemperatur: -40 - 40 °C
Lager-/Transporttemperatur: -40 - 75 °C
Anschlussquerschnitt bei flexiblem Leiter: 6 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²

Fabrikat : Hager oder gleichwertig
Artikel : LVZWB500
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
