NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12 doppelt LVDR800CPX
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 11 Produkte verfügbar
-
Klemmenabdeckung 4 Produkte verfügbar
-
Sammelschienenklemme 1 Produkte verfügbar
-
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar
Vervollständigen Sie Ihr System

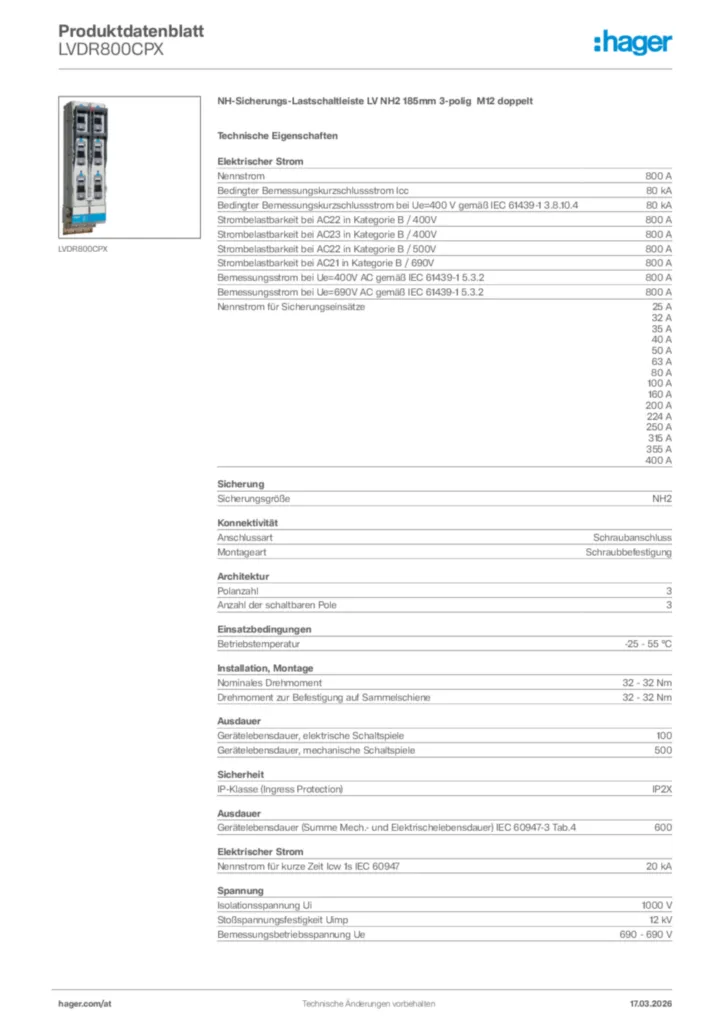

Technische Merkmale
-
Nennstrom800 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094720 kA
-
SicherungsgrößeNH2
-
AnschlussartSchraubanschluss
-
Anschlussquerschnitt bei flexiblem Leiter4x 240 mm²
-
Anschlussquerschnitt bei starrem Leiter4x 240 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Polanzahl3
-
Betriebstemperatur-25 - 55 °C
-
Nominales Drehmoment32 - 32 Nm
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
IP-Klasse (Ingress Protection)IP2X
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit12 kV
-
Abstand Sammelschienen185 mm
-
Höhe741 mm
-
Tiefe190 mm
-
Gesamtverlustleistung unter Nennstrom112 W
-
Frequenz50 - 60 Hz
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5,92 MBMontageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,79 kBZertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Ausschreibungstext
NH2-Doppelsicherungs-Lastschaltleiste 800A, für Sammelschienenmontage Abstand 185mm. Nach DIN VDE 0660/107 und IEC 947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostfrei.
Anschlussquerschnitt bei flexiblem Leiter: 4x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 4x 240 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 100
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 20 kA
Abstand Sammelschienen: 185 mm
Höhe: 741 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 172 W
Gesamtverlustleistung unter Nennstrom: 112 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVDR800CPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
