NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt LVDR1260CPX

EAN
4049857125159
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
 1.679,05 €
/ Stück *
 1.679,05 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt

LVDR1260CPX

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Strom­wandler 11 Produkte verfügbar
  • Sammelschie­nen­klemme 1 Produkte verfügbar
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile 4 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 3 Produkte verfügbar
  • Schrau­be/­Bolzen 1 Produkte verfügbar

Optionales Zubehör

  • Strom­wandler
  • Sammelschie­nen­klemme
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile
  • Klem­me­n­ab­de­ckung
  • Schrau­be/­Bolzen
  • LVZW150

    Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
     141,51 €  / Stück*
  • LVZW250

    Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
     151,73 €  / Stück*
  • LVZW400

    Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
     161,93 €  / Stück*
  • LVZW600

    Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
     171,98 €  / Stück*
  • LVZWE400

    Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
     181,87 €  / Stück*
  • LVZWE600

    Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
     192,15 €  / Stück*
  • LVZWB200

    Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2, 5VA Klasse 0, 5S
     322,64 €  / Stück*
  • LVZWB300

    Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S
     328,52 €  / Stück*
  • LVZWB400

    Stromwandlerblock für LV NH1-3 3-Phasen 400/5A 5VA Klasse 0, 5S
     338,78 €  / Stück*
  • LVZWB500

    Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0, 5S
     347,56 €  / Stück*
  • LVZWB600

    Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S
     359,31 €  / Stück*
  • LVZK

    Sammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
     59,77 €  / Stück*
  • LVZTW

    Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
     10,97 €  / Stück*
  • LVZSRK

    Einlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
     105,36 €  / Stück*
  • LVZASR

    Anschlussset für 2 x 300mm², rostgeschützt, für NH-Schaltleisten Gr. 1-3
     164,68 €  / Stück*
  • LVZKH

    Kabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
     16,10 €  / Stück*
  • LVZAK1

    Anschlussraumabdeckung kurz für LV NH1-3 185mm für Klemmen
     38,44 €  / Stück*
  • LVZAL

    Anschlussraumabdeckung lang für NH1-3/185mm für Montage über Stromwandlerblock
     47,13 €  / Stück*
  • LVZALL

    Anschlussraumabdeckung für Anschlussset 2x300mm² für LV NH1-3
     65,65 €  / Stück*
  • LVZ1230

    Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
     11,09 €  / Stück*

Technische Merkmale

  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC22B400V
    1260 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC22B500V
    1260 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC21B690V
    1260 A
Elek­tri­scher Strom
  • Nenn­strom
    1260 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc
    80 kA
  • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4
    80 kA
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    25 kA
Siche­rung
  • Siche­rungs­größe
    NH3
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    4x 240 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    4x 240 mm²
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Archi­tektur
  • Polan­zahl
    3
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    32 - 32 Nm
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    100
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    500
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP2X
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    12 kV
Abmes­sungen
  • Abstand Sammelschienen
    185 mm
  • Höhe
    741 mm
  • Tiefe
    190 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    222 W
Frequenz
  • Frequenz
    50 - 60 Hz
Elek­tri­scher Schutz
  • Mit Fehler­an­zeige
    Nein

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP_Hager_HAGE-00635-V01.01-EN
PDF
254,54 kB
Hager REACH declaration LVDR1260CPX
PDF
Hager RoHS Report LVDR1260CPX
PDF

Downloads

  • Produktbild

    Bild LVDR1260CPX | Hager Deutschland

    Produktbild LVDR1260CPX

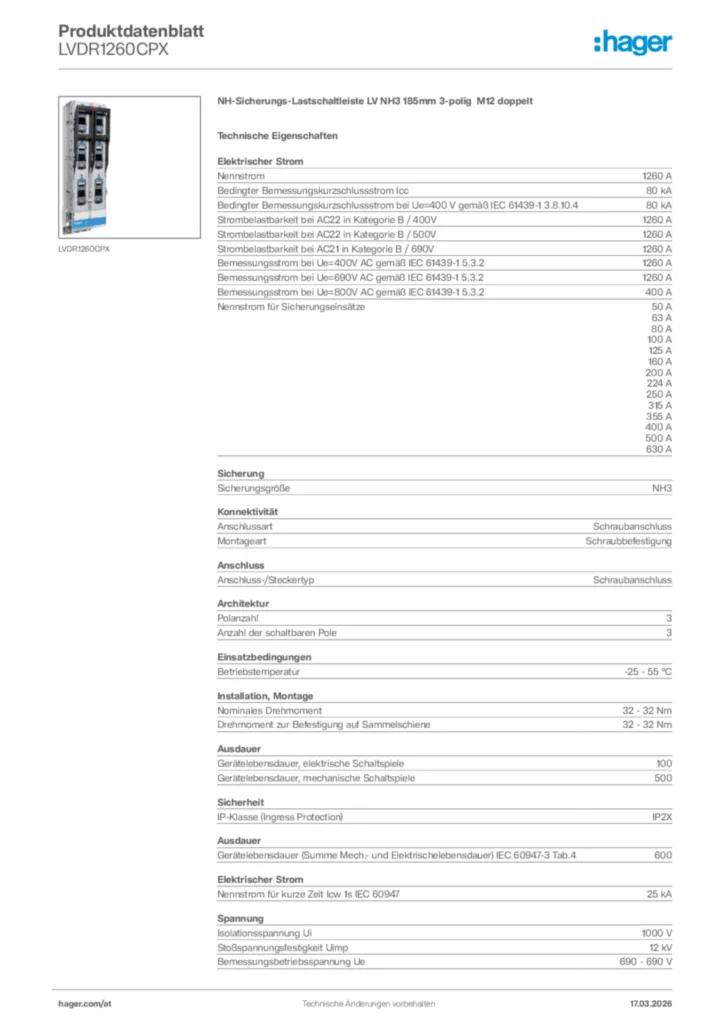

  • Product datasheet

    Bild Hager Produktdatenblatt LVDR1260CPX | Hager Deutschland

    Hager Produktdatenblatt LVDR1260CPX

    NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt

    PDF

  • Montageanleitung

    Bild Manual for NH Fuse-Switches, vertical design 1-3 3P | Hager Deutschland

    Manual for NH Fuse-Switches, vertical design 1-3 3P

    Montageanleitung en-GB 2020-01-01

    PDF
    5,92 MB
    Bild Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016) | Hager Deutschland

    Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)

    Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

    PDF
    5,92 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,79 kB
    Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Deutschland

    Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

    Konformitätserklärung International 2019-01-07

    PDF
    615,53 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    LVSG00SPX - NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 Haken
    LVSG00SPX
    NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 Haken
    Preis
     347,56 €
    / Stück *
     347,56 €
    / Stück *
  • 2
    LVSG00TRPX - NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
    LVSG00TRPX
    NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
    Preis
     422,36 €
    / Stück *
     422,36 €
    / Stück *
  • 3
    LVS0060RPX - NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig Direktanschluss
    LVS0060RPX
    NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig Direktanschluss
    Preis
     276,93 €
    / Stück *
     276,93 €
    / Stück *
  • 4
    LVS00100SP - NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8
    LVS00100SP
    NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8
    Preis
     263,47 €
    / Stück *
     263,47 €
    / Stück *
  • 5
    LVSW00100SP - NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8
    LVSW00100SP
    NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8
    Preis
     263,47 €
    / Stück *
     263,47 €
    / Stück *

Ausschreibungstext

NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt

NH3-Doppelsicherungs-Lastschaltleiste 1260A, für Sammelschienenmontage Abstand 185mm. Nach DIN VDE 0660/107 und IEC 947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostfrei.​

Anschlussquerschnitt bei flexiblem Leiter: 4x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 4x 240 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 100
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 25 kA
Abstand Sammelschienen: 185 mm
Höhe: 741 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 283,14 W
Gesamtverlustleistung unter Nennstrom: 222 W
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : LVDR1260CPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
