NH000-Sicherungslasttrennschalter für 100 Ampere, 3-polig, geeignet für Sammelschienenmontage mit 60mm Abstand. Konform mit DIN EN 60947-3 (VDE 0660-107) und DIN 43620/1 für NH-Sicherungseinsätze. Ausgestattet mit Rahmenklemme für bis zu 50mm², berührungssicherem Griff mit Plombiermöglichkeit und verschiebbarem Klarsichtfenster zur Spannungsprüfung. Ermöglicht allpoliges Schalten mit Abgang oben.
EAN
3250614200625
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben LT0057
Preis
111,53 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 6 Produkte verfügbar
Optionales Zubehör
-
LNH0063M
NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
8,82 € / Stück* -
LNH0080MNH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
8,82 € / Stück* -
LNH0100MNH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
8,82 € / Stück*
Passend zu
-
UE22E4BBaustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 60mm
210,97 € / Stück* -
UE21E2BBaustein, universN, 300x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
180,79 € / Stück* -
UE31E2BBaustein, universN, 450x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
207,79 € / Stück* -
UE31E1BBaustein, universN, 450x250mm, für 1 Trenner NH1 auf Sammelschienensystem 60mm
204,56 € / Stück* -
UE31E3BBaustein, universN, 450x250mm, für 1 Trenner NH2 auf Sammelschienensystem 60mm
312,07 € / Stück* -
UE32E3BBaustein, universN, 450x500mm, für 1 Trenner NH3 auf Sammelschienensystem 60mm
345,63 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609473,5 kA
-
Strombelastbarkeit bei AC22 in Kategorie B100 A
Sicherung
-
SicherungsgrößeNH000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 50 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 50 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment3 - 3 Nm
-
Montage aufSammelschienensystem
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom14 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele1700
-
Gerätelebensdauer, elektrische Schaltspiele300
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.42000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe214 mm
-
Breite53 mm
-
Tiefe106 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

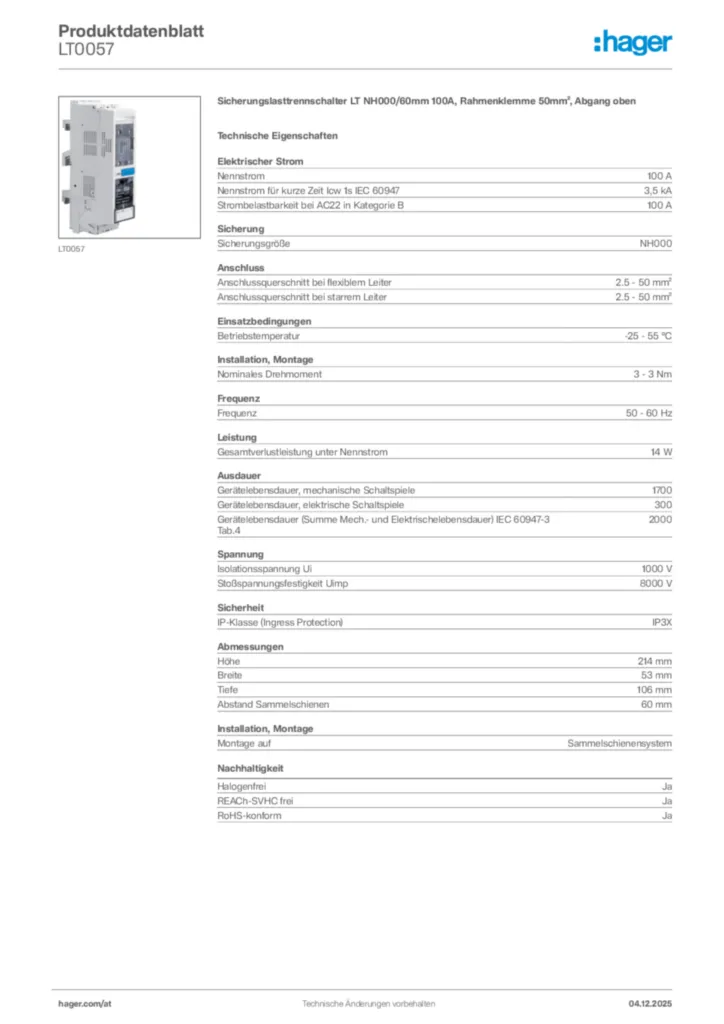

Product datasheet
Hager Produktdatenblatt LT0057
Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben
PDF -
Montageanleitung
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (DE, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (EN, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (FR, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
