Der univers N Sammelschienenbaustein 300x500mm für 4 Trenner NH00 auf einem 60mm Sammelschienensystem eignet sich für den Aufbau von Niederspannungsverteilunge. Bemessungsspannung beträgt 3AC 690 Volt bei 50 Hertz. Er verfügt über plombierbare Berührungsschutzabdeckungen, verstärkt durch ein Gasinnendruckverfahren. VDE-zertifiziert gemäß DIN EN 61 439 -1, -2, -3.
EAN
3250616151192
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Baustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 60mm UE22E4B
Preis
210,97 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
NH-Lasttrennschalter 4 Produkte verfügbar
Optionales Zubehör
-
UZ02T1
Abschottung, universN, waagerecht, 2 feldig
26,74 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,95 € / Stück*
-
UZ01Z6
Blindabdeckung, universN, für Trenner NH000/00, sperrbar
10,95 € / Stück*
-
LT056Sicherungslasttrennschalter LT NH00/60mm, 160A, Rahmenklemme für Cu bis 95mm²
113,20 € / Stück* -
LT057Sicherungslasttrennschalter LT NH00/60mm 160A, Prismenklemme für Cu/Al bis 70mm²
118,16 € / Stück* -
LT0056
Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang unten
111,53 € / Stück* -
LT0057Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben
111,53 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite500 mm
-
Tiefe125 mm
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
Konfiguration
-
Ist vormontiertJa
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl4
Elektrischer Strom
-
Nennstrom630 A
Kompatibilität
-
univers N-KompatibilitätBaustein
Sicherung
-
SicherungsgrößeNH00
Lieferumfang
-
Mit DeckelJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

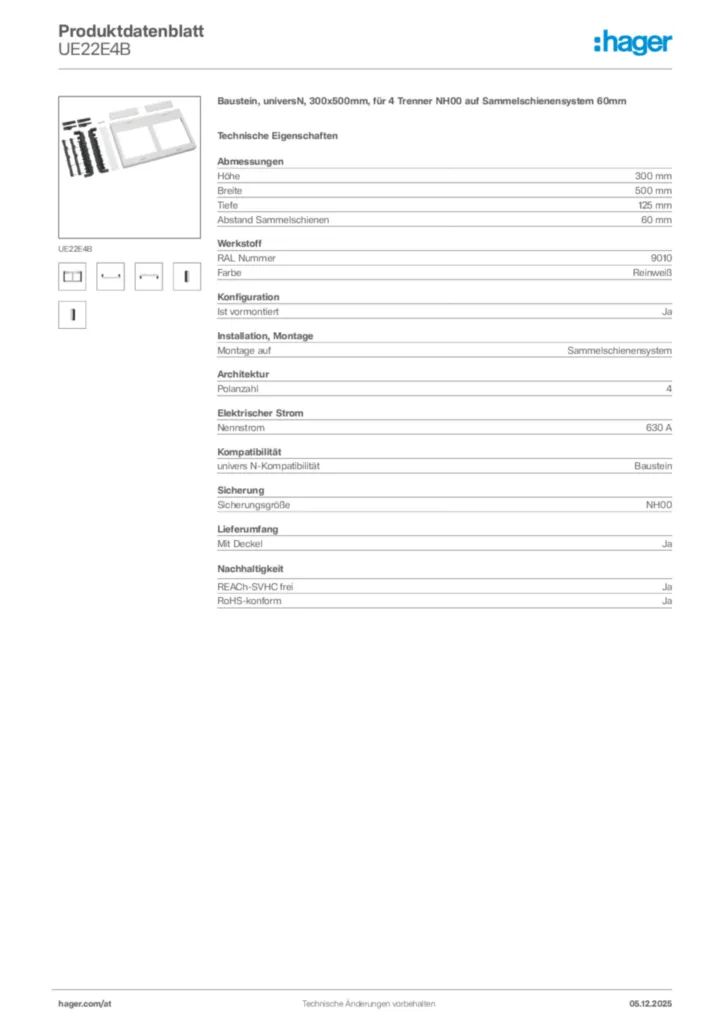

Product datasheet
Hager Produktdatenblatt UE22E4B
Baustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 60mm
PDF -
Bedienungsanleitung
Montageanleitung für FP63xx, UE2xx, UE3xx, UY2xx, UY31xx - Wandlerschrank, universN/Baustein univers (Stand: 05.2015)
Bedienungsanleitung International 2015-06-17
PDF927,69 kB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-11-20
PDF685,84 kB
Konformitätserklärung en-GB 2025-11-20
PDF716,02 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ25V1Leitungsklammer, universN, groß, 20 TeilePreis41,67 €/ Stück * -
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis26,45 €/ Set * -
3
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis46,89 €/ Stück * -
4
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis39,01 €/ Stück * -
5
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,31 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 60mm
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
Ist vormontiert: Ja
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH00
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE22E4B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
Ist vormontiert: Ja
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH00
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE22E4B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
